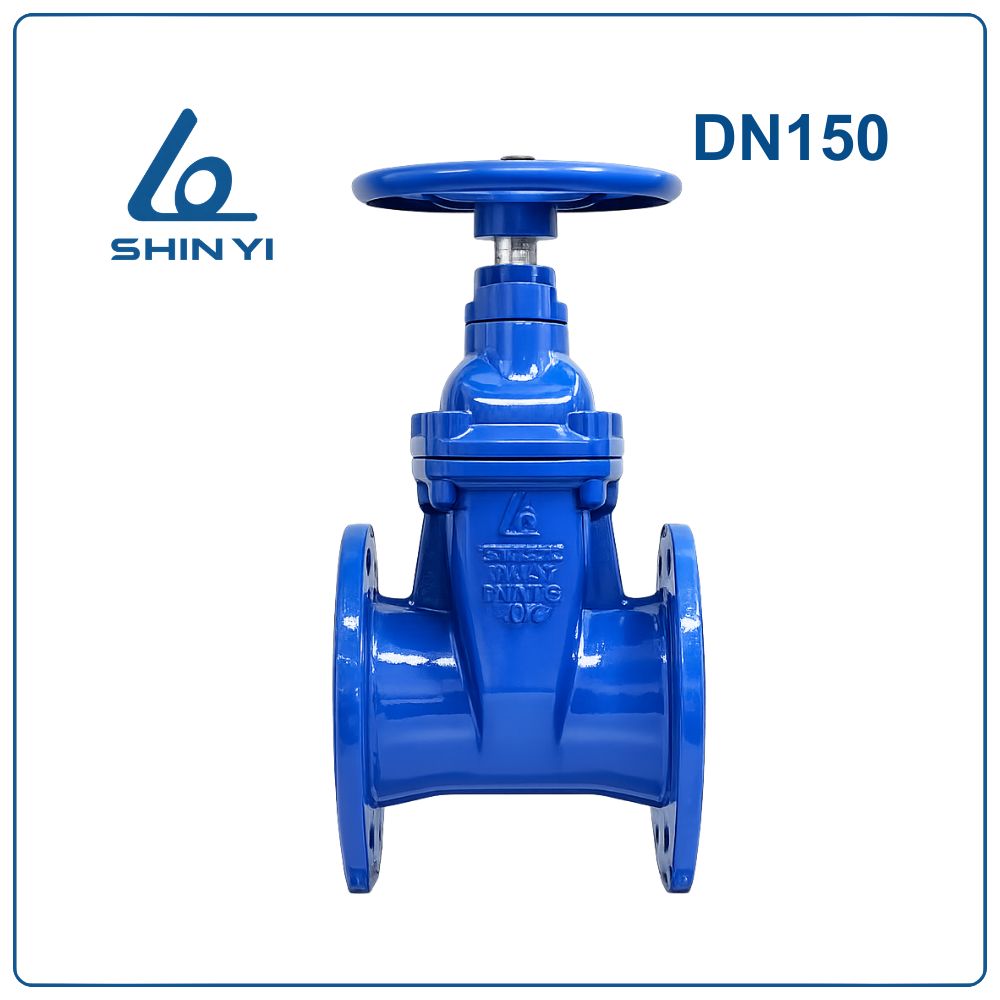

Van cổng ty chìm Shinyi DN150

Van cổng ty chìm Shinyi DN150 là gì?

Van cổng ty chìm Shinyi DN150 (Phi 168 – 6 inch) à loại van cổng được thiết kế với trục van nằm bên trong thân van, khi vận hành trục không nhô lên phía trên. Khi xoay tay quay, cơ cấu ren bên trong sẽ nâng hoặc hạ đĩa van để điều khiển dòng chảy trong đường ống.

Kích thước DN150 là kích thước lớn, thường được sử dụng trong các hệ thống cấp nước công nghiệp, hệ thống phòng cháy chữa cháy (PCCC), trạm bơm và các tuyến ống cấp nước chính.

Van cổng ty chìm được lựa chọn nhiều trong các vị trí không gian lắp đặt hạn chế như hố van, tủ kỹ thuật hoặc hệ thống đường ống ngầm.

Quy đổi kích thước DN150

Đặc điểm nổi bật của van cổng ty chìm Shinyi DN150

Van được sử dụng rộng rãi nhờ các ưu điểm sau:

• Thiết kế gọn gàng: Ty van nằm trong thân nên chiều cao van không thay đổi khi vận hành.
• Độ kín cao: Đĩa van gang cầu bọc cao su EPDM giúp van đóng kín hoàn toàn.
• Độ bền cao: Thân van gang cầu phủ sơn epoxy chống ăn mòn, phù hợp với môi trường nước và môi trường ngoài trời.
• Vận hành nhẹ nhàng: Tay quay vô lăng giúp thao tác đóng mở dễ dàng.
• Tuổi thọ lâu dài: Kết cấu chắc chắn, hoạt động ổn định trong thời gian dài.

Thông số kỹ thuật van cổng ty chìm Shinyi DN150

Cấu tạo của van cổng ty chìm Shinyi DN150

Van cổng ty chìm Shinyi DN150 được cấu tạo từ các bộ phận chính:

• Thân van (Body): Được đúc từ gang cầu FCD450, phủ lớp sơn epoxy chống ăn mòn.
• Đĩa van (Gate): Gang cầu bọc cao su EPDM giúp tăng độ kín và hạn chế rò rỉ.
• Ty van (Stem): Được làm từ inox chống gỉ, truyền lực từ tay quay đến đĩa van.
• Nắp van (Bonnet): Bảo vệ cơ cấu truyền động bên trong và đảm bảo độ kín của van.
• Tay quay (Handwheel): Dùng để điều khiển quá trình đóng hoặc mở van.

Nguyên lý hoạt động

Van hoạt động theo cơ chế nâng lên và hạ xuống của đĩa van để điều khiển dòng chảy.

• Khi xoay tay quay ngược chiều kim đồng hồ, đĩa van nâng lên và lưu chất đi qua đường ống.
• Khi xoay tay quay theo chiều kim đồng hồ, đĩa van hạ xuống và chặn dòng chảy.

Đối với van ty chìm, trục van không nhô lên khỏi thân van nên giúp tiết kiệm không gian lắp đặt.

Ứng dụng của van cổng ty chìm DN150

Van được sử dụng trong nhiều hệ thống kỹ thuật:

• Hệ thống phòng cháy chữa cháy (PCCC).
• Hệ thống cấp nước tòa nhà và chung cư.
• Hệ thống cấp nước khu công nghiệp và nhà máy.
• Hệ thống trạm bơm và nhà máy nước.
• Hệ thống đường ống cấp nước đô thị.

So sánh van cổng ty chìm Shinyi DN150 và van cổng ty nổi

👉 Kết luận:

• Van ty chìm phù hợp với hệ thống lắp đặt ngầm hoặc không gian nhỏ.
• Van ty nổi phù hợp khi cần quan sát trạng thái đóng mở của van.

Hướng dẫn lắp đặt van cổng ty chìm Shinyi DN150

Bước 1: Kiểm tra kích thước DN150 và tình trạng van trước khi lắp đặt.

Bước 2: Làm sạch đường ống để loại bỏ cặn bẩn và vật lạ.

Bước 3: Đặt van vào giữa hai mặt bích của đường ống đúng chiều dòng chảy.

Bước 4: Lắp gioăng làm kín và bulong vào các lỗ mặt bích.

Bước 5: Siết bulong theo hình chéo để đảm bảo lực siết đều.

Bước 6: Vận hành thử van để kiểm tra độ kín và khả năng đóng mở.

Lưu ý khi sử dụng

• Không đóng mở van quá nhanh để tránh sốc áp lực trong đường ống.
• Kiểm tra bulong và gioăng định kỳ.
• Không sử dụng van để điều tiết lưu lượng liên tục.
• Bảo trì van định kỳ để đảm bảo tuổi thọ thiết bị.
