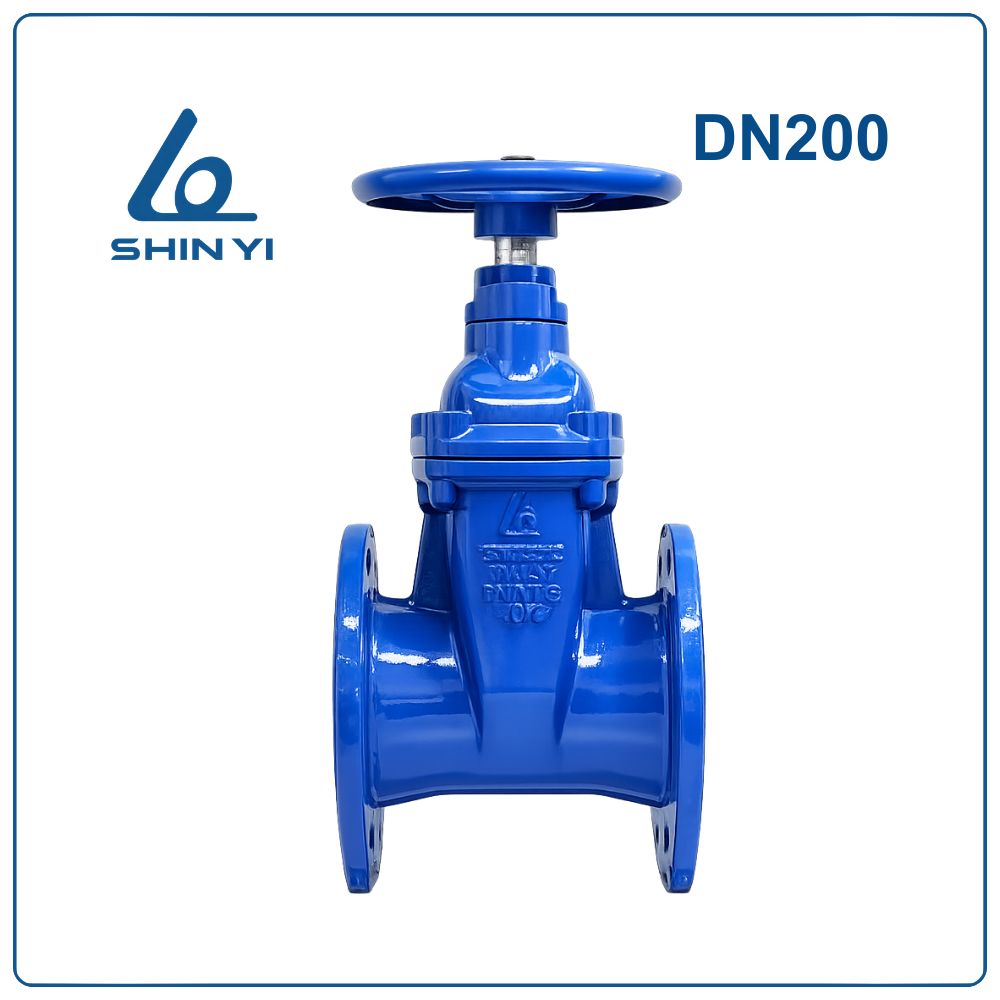

Van cổng ty chìm Shinyi DN200

Van cổng ty chìm Shinyi DN200 là gì?

Van cổng ty chìm Shinyi DN200 ( Phi 219 – 8 inch) là loại van cổng được thiết kế với trục van (stem) nằm bên trong thân van, khi vận hành trục không nhô lên phía trên. Khi xoay tay quay, cơ cấu ren bên trong sẽ nâng hoặc hạ đĩa van để đóng hoặc mở dòng chảy trong đường ống.

Kích thước DN200 là kích thước lớn, thường được lắp đặt trên các tuyến ống chính của hệ thống cấp nước, hệ thống phòng cháy chữa cháy (PCCC), trạm bơm và các hệ thống cấp nước công nghiệp.

Van cổng ty chìm DN200 thường được lựa chọn trong các vị trí không gian lắp đặt hạn chế như hố van, hệ thống đường ống ngầm hoặc tủ kỹ thuật.

Quy đổi kích thước DN200

Đặc điểm nổi bật của van cổng ty chìm Shinyi DN200

Van được sử dụng rộng rãi nhờ nhiều ưu điểm nổi bật:

• Thiết kế nhỏ gọn: Ty van nằm bên trong thân van nên chiều cao không thay đổi khi vận hành.
• Độ kín cao: Đĩa van gang cầu bọc cao su EPDM giúp van đóng kín hoàn toàn và hạn chế rò rỉ.
• Độ bền cao: Thân van gang cầu phủ sơn epoxy chống ăn mòn, phù hợp với môi trường nước và môi trường ngoài trời.
• Vận hành ổn định: Tay quay vô lăng lớn giúp thao tác đóng mở nhẹ nhàng.
• Tuổi thọ cao: Kết cấu chắc chắn, ít hỏng hóc và chi phí bảo trì thấp.

Thông số kỹ thuật van cổng ty chìm Shinyi DN200

Cấu tạo của van cổng ty chìm Shinyi DN200

Van được cấu tạo từ các bộ phận chính giúp đảm bảo độ bền và khả năng vận hành ổn định:

• Thân van (Body): Được đúc từ gang cầu FCD450 và phủ lớp sơn epoxy chống ăn mòn.
• Đĩa van (Gate): Gang cầu bọc cao su EPDM giúp tăng độ kín và hạn chế rò rỉ.
• Ty van (Stem): Được làm từ inox chống gỉ, truyền lực từ tay quay xuống đĩa van.
• Nắp van (Bonnet): Bảo vệ cơ cấu truyền động bên trong và đảm bảo độ kín của van.
• Tay quay (Handwheel): Dùng để điều khiển quá trình đóng hoặc mở van.

Nguyên lý hoạt động

Van cổng ty chìm Shinyi DN200 hoạt động theo cơ chế nâng lên và hạ xuống của đĩa van để điều khiển dòng chảy trong đường ống.

• Khi xoay tay quay ngược chiều kim đồng hồ, đĩa van nâng lên và dòng nước lưu thông qua đường ống.
• Khi xoay tay quay theo chiều kim đồng hồ, đĩa van hạ xuống và chặn dòng chảy.

Đối với van ty chìm, trục van không nhô lên khỏi thân van nên giúp tiết kiệm không gian lắp đặt.

Ứng dụng của van cổng ty chìm DN200

Van được ứng dụng rộng rãi trong nhiều hệ thống kỹ thuật:

• Hệ thống phòng cháy chữa cháy (PCCC).
• Hệ thống cấp nước tòa nhà và chung cư.
• Hệ thống cấp nước khu công nghiệp và nhà máy.
• Hệ thống trạm bơm và nhà máy nước.
• Hệ thống đường ống cấp nước đô thị.

So sánh van cổng ty chìm Shinyi DN200 và van cổng ty nổi

👉 Kết luận:

• Van ty chìm phù hợp với hệ thống lắp đặt ngầm hoặc không gian nhỏ.
• Van ty nổi phù hợp khi cần quan sát trạng thái đóng mở của van.

Hướng dẫn lắp đặt van cổng ty chìm Shinyi DN200

Bước 1: Kiểm tra kích thước DN200 và tình trạng van trước khi lắp đặt.

Bước 2: Làm sạch đường ống để loại bỏ cặn bẩn và vật lạ.

Bước 3: Đặt van vào giữa hai mặt bích của đường ống đúng chiều dòng chảy.

Bước 4: Lắp gioăng làm kín và đưa bulong vào các lỗ mặt bích.

Bước 5: Siết bulong theo hình chéo để đảm bảo lực siết đều và tránh rò rỉ.

Bước 6: Vận hành thử van để kiểm tra độ kín và khả năng đóng mở.

Lưu ý khi sử dụng

• Không đóng mở van quá nhanh để tránh sốc áp lực trong đường ống.
• Kiểm tra bulong và gioăng định kỳ.
• Không sử dụng van để điều tiết lưu lượng liên tục.
• Bảo trì van định kỳ để tăng tuổi thọ thiết bị.

Kết luận

Van cổng ty chìm Shinyi DN200 là thiết bị quan trọng trong hệ thống cấp nước và PCCC quy mô lớn. Với thiết kế gọn gàng, độ kín cao và độ bền tốt, sản phẩm giúp hệ thống vận hành ổn định, an toàn và hiệu quả trong thời gian dài.
