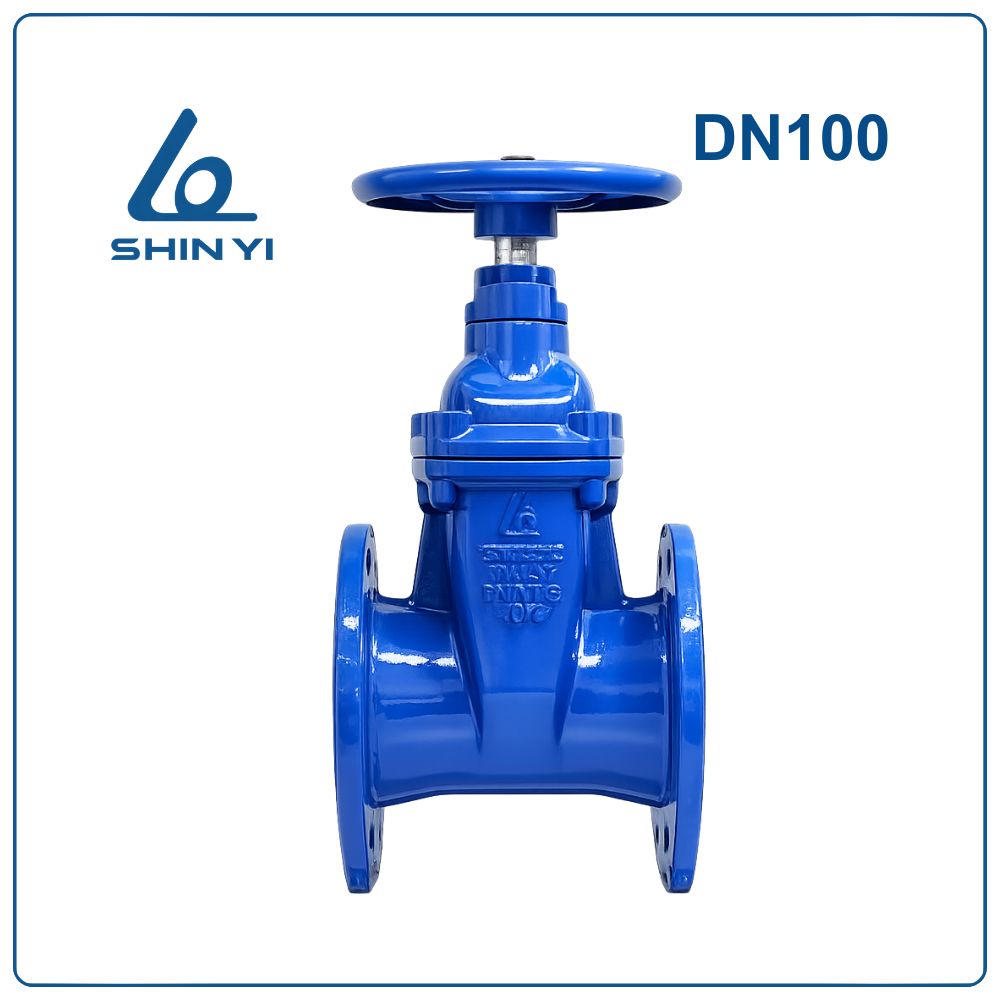

Van cổng ty chìm Shinyi DN100

Van cổng ty chìm Shinyi DN100 là gì?

Van cổng ty chìm Shinyi DN100 (Phi 114 – 4 inch) là loại van cổng được thiết kế với trục van (stem) không di chuyển lên xuống khi vận hành, phần ren truyền động nằm bên trong thân van. Khi quay tay vô lăng, đĩa van sẽ nâng lên hoặc hạ xuống để đóng hoặc mở dòng chảy trong đường ống.

Kích thước DN100 là kích thước phổ biến trong các hệ thống cấp nước, hệ thống phòng cháy chữa cháy (PCCC), hệ thống cấp nước tòa nhà và các tuyến ống phân phối chính.

Van cổng ty chìm thường được sử dụng ở những vị trí có không gian lắp đặt hạn chế như hố van, tủ kỹ thuật hoặc hệ thống đường ống ngầm.

Quy đổi kích thước DN100

Đặc điểm nổi bật của van cổng ty chìm Shinyi DN100

Van được sử dụng rộng rãi nhờ các ưu điểm sau:

• Thiết kế nhỏ gọn: Ty van nằm trong thân van nên không làm tăng chiều cao khi vận hành.
• Độ kín cao: Đĩa van gang cầu bọc cao su EPDM giúp đóng kín hoàn toàn, hạn chế rò rỉ.
• Độ bền cao: Thân van gang cầu phủ sơn epoxy chống ăn mòn, phù hợp với môi trường nước và môi trường ngoài trời.
• Vận hành ổn định: Tay quay vô lăng giúp thao tác đóng mở nhẹ nhàng.
• Chi phí bảo trì thấp: Kết cấu đơn giản, ít hỏng hóc trong quá trình sử dụng.

Thông số kỹ thuật van cổng ty chìm Shinyi DN100

Cấu tạo của van cổng ty chìm Shinyi DN100

Van được cấu tạo từ các bộ phận chính:

• Thân van (Body): Được đúc từ gang cầu FCD450 và phủ lớp sơn epoxy chống ăn mòn.
• Đĩa van (Gate): Gang cầu bọc cao su EPDM giúp tăng độ kín và giảm rò rỉ.
• Ty van (Stem): Được làm từ inox chống gỉ, truyền lực từ tay quay đến đĩa van.
• Nắp van (Bonnet): Bảo vệ cơ cấu truyền động bên trong và giúp van hoạt động ổn định.
• Tay quay (Handwheel): Dùng để điều khiển đóng hoặc mở van.

Nguyên lý hoạt động

Van hoạt động theo cơ chế đóng mở bằng chuyển động nâng – hạ của đĩa van.

• Khi xoay tay quay ngược chiều kim đồng hồ, đĩa van nâng lên và dòng nước lưu thông qua đường ống.
• Khi xoay tay quay theo chiều kim đồng hồ, đĩa van hạ xuống và chặn dòng chảy.

Đối với van ty chìm, trục van không nhô lên khỏi thân van khi vận hành nên giúp tiết kiệm không gian lắp đặt.

Ứng dụng của van cổng ty chìm DN100

Van được ứng dụng trong nhiều hệ thống kỹ thuật:

• Hệ thống phòng cháy chữa cháy (PCCC).
• Hệ thống cấp nước tòa nhà và chung cư.
• Hệ thống trạm bơm và đường ống cấp nước đô thị.
• Hệ thống xử lý nước và nhà máy công nghiệp.
• Hệ thống đường ống nước ngầm.

So sánh van cổng ty chìm Shinyi DN100 và van cổng ty nổi

Kết luận:

• Van ty chìm phù hợp với hệ thống có không gian hạn chế.
• Van ty nổi phù hợp khi cần quan sát trạng thái van và dễ bảo trì.

Hướng dẫn lắp đặt van cổng ty chìm Shinyi DN100

Bước 1: Kiểm tra kích thước DN100 và tình trạng van trước khi lắp đặt.

Bước 2: Làm sạch đường ống để loại bỏ cặn bẩn và vật lạ.

Bước 3: Đặt van vào giữa hai mặt bích của đường ống đúng chiều dòng chảy.

Bước 4: Lắp gioăng làm kín và bulong vào các lỗ mặt bích.

Bước 5: Siết bulong theo hình chéo để đảm bảo lực siết đều.

Bước 6: Vận hành thử van để kiểm tra độ kín và khả năng đóng mở.

Lưu ý khi sử dụng

• Không đóng mở van quá nhanh để tránh sốc áp lực.
• Kiểm tra gioăng và bulong định kỳ.
• Bảo trì van theo chu kỳ để đảm bảo tuổi thọ lâu dài.
• Không sử dụng van để điều tiết lưu lượng liên tục.
