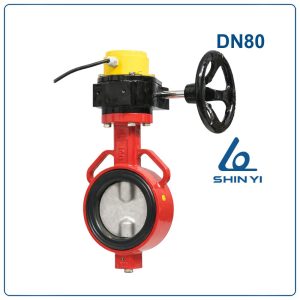

Van bướm tín hiệu điện Shinyi DN80

Khái niệm

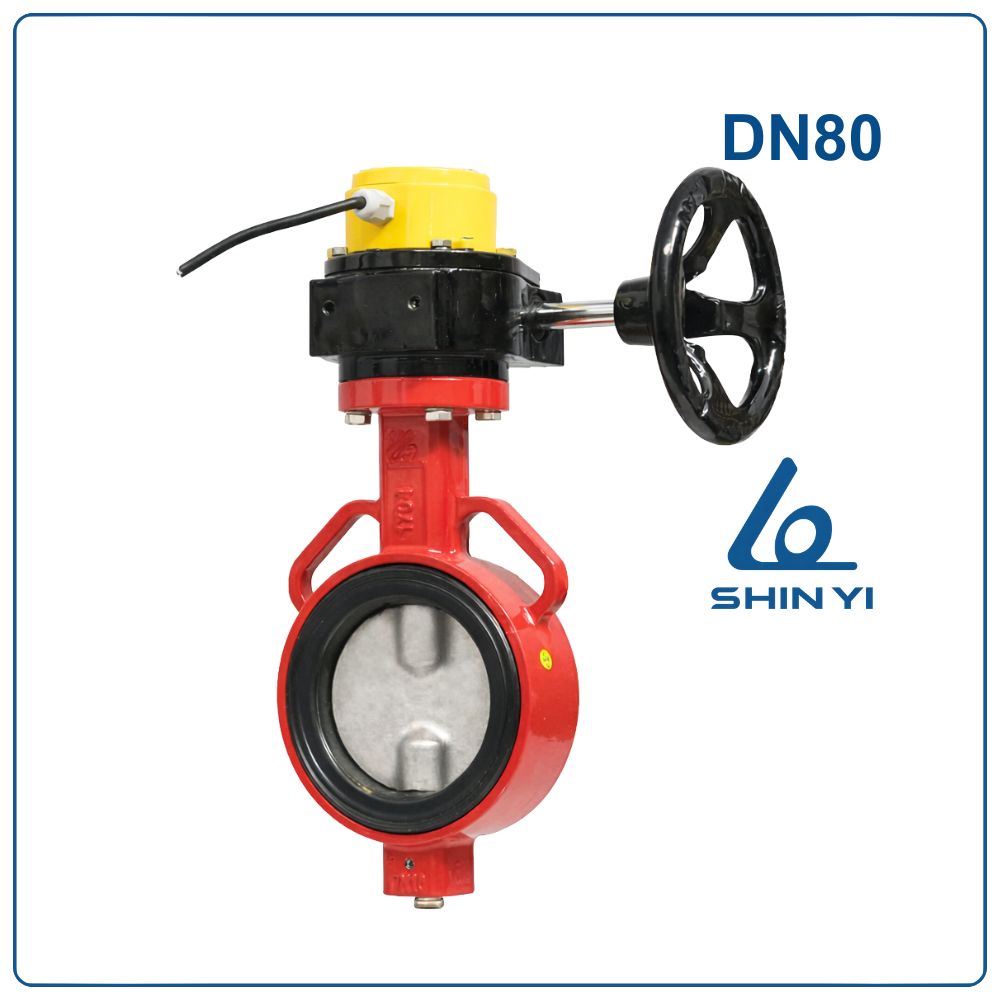

Van bướm tín hiệu điện Shinyi DN80 ( Phi 89 – 3 inch) là loại van bướm được tích hợp hộp công tắc tín hiệu nhằm giám sát trạng thái đóng hoặc mở của van trong hệ thống đường ống.

Van có kích thước DN80 (3 inch), phù hợp lắp đặt cho đường ống có đường kính ngoài khoảng 89 mm. Sản phẩm thường được sử dụng trong hệ thống phòng cháy chữa cháy (PCCC), hệ thống cấp nước và các hệ thống đường ống kỹ thuật trong tòa nhà, nhà xưởng.

Thông số kỹ thuật

Ưu điểm nổi bật

Van bướm tín hiệu điện Shinyi DN80 được sử dụng phổ biến nhờ các ưu điểm:

• Giám sát trạng thái đóng/mở của van thông qua hộp công tắc tín hiệu.
• Thiết kế nhỏ gọn, phù hợp với nhiều hệ thống đường ống vừa và nhỏ.
• Độ kín cao, gioăng EPDM giúp hạn chế rò rỉ lưu chất.
• Lắp đặt dễ dàng, kết nối wafer giúp tiết kiệm không gian.
• Độ bền cao, đĩa van inox chống ăn mòn tốt khi làm việc trong môi trường nước.

Cấu tạo van bướm tín hiệu điện Shinyi DN80

Van bướm tín hiệu điện Shinyi DN80 được cấu tạo từ các bộ phận chính:

1. Thân van (Body)
   Được chế tạo từ gang cầu Ductile Iron ASTM A536 / EN GJS 500-7, có khả năng chịu áp lực và chống va đập tốt.
2. Đĩa van (Disc)
   Làm từ thép không gỉ Stainless Steel ASTM A351 CF8 hoặc CF8M, giúp tăng độ bền và chống ăn mòn.
3. Gioăng làm kín (Seat)
   Sử dụng cao su EPDM hoặc NBR, giúp đảm bảo độ kín giữa thân van và đĩa van.
4. Trục van (Shaft)
   Được chế tạo từ thép không gỉ AISI 304 / 316 / 420, giúp truyền chuyển động đóng mở ổn định.
5. Bu lông (Bolt)
   Chất liệu thép carbon AISI 1025 mạ kẽm, giúp liên kết các bộ phận chắc chắn.
6. Vòng đệm (Washer)
   Được làm từ thép carbon mạ kẽm, giúp tăng độ bền cho các mối ghép.
7. Bộ truyền động bánh răng (Worm Gear)
   Chế tạo từ gang cầu ASTM A536, giúp vận hành van nhẹ nhàng và ổn định.
8. Tay quay (Hand Wheel)
   Làm từ thép carbon ASTM 1025, giúp người vận hành dễ dàng thao tác đóng mở van.
9. Hộp tín hiệu (Signal Box)
   Được làm từ nhựa kỹ thuật, có nhiệm vụ gửi tín hiệu trạng thái đóng/mở của van về tủ điều khiển.

Nguyên lý hoạt động

Van bướm tín hiệu điện Shinyi DN80 hoạt động theo cơ chế xoay của đĩa van bên trong thân van.

• Khi đĩa van song song với dòng chảy, lưu chất đi qua dễ dàng và van ở trạng thái mở.
• Khi đĩa van xoay vuông góc với dòng chảy, dòng chảy bị chặn lại và van ở trạng thái đóng.

Trong quá trình vận hành, hộp tín hiệu sẽ truyền thông tin trạng thái của van về tủ điều khiển, giúp hệ thống giám sát hoạt động của đường ống một cách chính xác.

Ứng dụng

Van bướm tín hiệu điện Shinyi DN80 được ứng dụng trong nhiều hệ thống:

• Hệ thống phòng cháy chữa cháy (PCCC) trong tòa nhà và nhà xưởng.
• Hệ thống cấp nước sinh hoạt và công nghiệp.
• Hệ thống đường ống kỹ thuật trong chung cư và trung tâm thương mại.
• Hệ thống xử lý nước và trạm bơm.

So sánh van bướm tín hiệu điện DN80 và van bướm động cơ điện

Lưu ý khi lắp đặt và sử dụng

• Lắp đặt van đúng chiều dòng chảy theo ký hiệu trên thân van.
• Đảm bảo hai mặt bích thẳng hàng trước khi siết bulong.
• Kiểm tra kết nối hộp tín hiệu trước khi vận hành hệ thống.
• Thực hiện bảo trì định kỳ để đảm bảo van hoạt động ổn định và bền bỉ.
