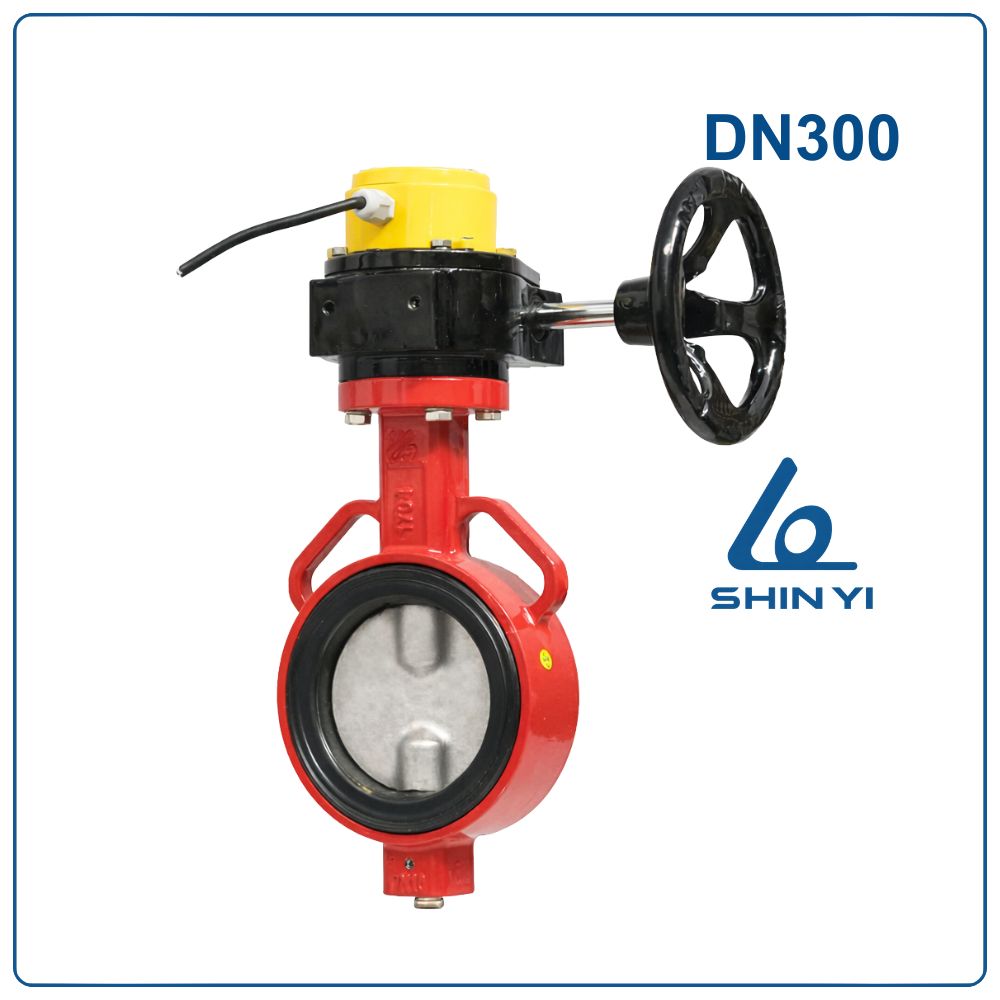

Van bướm tín hiệu điện Shinyi DN300

Khái niệm

Van bướm tín hiệu điện Shinyi DN300 (Phi 323 – 12 inch) là thiết bị van công nghiệp được tích hợp hộp công tắc tín hiệu giám sát trạng thái đóng hoặc mở của van.

Van có kích thước DN300 (12 inch), thường được lắp đặt cho đường ống có đường kính ngoài khoảng 323 mm. Sản phẩm được sử dụng phổ biến trong hệ thống phòng cháy chữa cháy (PCCC), hệ thống cấp nước quy mô lớn, trạm bơm và các hệ thống xử lý nước trong khu công nghiệp.

Thông số kỹ thuật

Ưu điểm nổi bật

Van bướm tín hiệu điện Shinyi DN300 được nhiều công trình lựa chọn nhờ các ưu điểm sau:

• Giám sát trạng thái đóng/mở của van thông qua hộp công tắc tín hiệu.
• Kết cấu chắc chắn, thân van gang cầu có khả năng chịu lực và chịu áp suất cao.
• Độ kín ổn định, gioăng EPDM giúp hạn chế rò rỉ lưu chất.
• Dễ lắp đặt, thiết kế wafer giúp van kẹp giữa hai mặt bích nhanh chóng.
• Độ bền cao, vật liệu inox chống ăn mòn tốt khi làm việc trong môi trường nước.

Cấu tạo van bướm tín hiệu điện Shinyi DN300

Van bướm tín hiệu điện Shinyi DN300 được cấu tạo từ nhiều bộ phận chính:

1. Thân van (Body)
   Chế tạo từ gang cầu Ductile Iron ASTM A536 / EN GJS 500-7, có khả năng chịu áp lực và chống va đập tốt.
2. Đĩa van (Disc)
   Làm từ thép không gỉ Stainless Steel ASTM A351 CF8 hoặc CF8M, giúp tăng độ bền và khả năng chống ăn mòn.
3. Gioăng làm kín (Seat)
   Sử dụng cao su EPDM hoặc NBR, đảm bảo độ kín giữa thân van và đĩa van.
4. Trục van (Shaft)
   Được chế tạo từ thép không gỉ AISI 304 / 316 / 420, giúp truyền chuyển động đóng mở ổn định.
5. Bu lông (Bolt)
   Chất liệu thép carbon AISI 1025 mạ kẽm, giúp cố định các bộ phận của van chắc chắn.
6. Vòng đệm (Washer)
   Làm từ thép carbon mạ kẽm, giúp tăng độ bền cho các mối ghép.
7. Bộ truyền động bánh răng (Worm Gear)
   Chế tạo từ gang cầu ASTM A536, hỗ trợ vận hành van nhẹ nhàng.
8. Tay quay (Hand Wheel)
   Làm từ thép carbon ASTM 1025, giúp thao tác đóng mở van thuận tiện.
9. Hộp tín hiệu (Signal Box)
   Được làm từ nhựa kỹ thuật, có nhiệm vụ gửi tín hiệu trạng thái đóng/mở của van về hệ thống điều khiển.

Nguyên lý hoạt động

Van bướm tín hiệu điện Shinyi DN300 hoạt động theo cơ chế xoay của đĩa van bên trong thân van.

• Khi đĩa van song song với dòng chảy, lưu chất đi qua tự do và van ở trạng thái mở.
• Khi đĩa van xoay vuông góc với dòng chảy, dòng chảy bị chặn lại và van ở trạng thái đóng.

Trong quá trình vận hành, hộp tín hiệu sẽ truyền thông tin về trạng thái của van về tủ điều khiển, giúp hệ thống giám sát hoạt động chính xác.

Ứng dụng

Van bướm tín hiệu điện Shinyi DN300 được ứng dụng trong nhiều hệ thống quy mô lớn:

• Hệ thống phòng cháy chữa cháy (PCCC) trong tòa nhà và khu công nghiệp.
• Hệ thống cấp nước đô thị và công nghiệp.
• Trạm bơm và hệ thống xử lý nước.
• Hệ thống đường ống kỹ thuật trong nhà máy và khu công nghiệp.

So sánh van bướm tín hiệu điện DN300 và van bướm động cơ điện

Lưu ý khi lắp đặt và sử dụng

• Lắp đặt van đúng chiều dòng chảy theo ký hiệu trên thân van.
• Đảm bảo hai mặt bích phải thẳng hàng trước khi siết bulong.
• Kiểm tra kết nối tín hiệu điện của hộp signal trước khi đưa vào vận hành.
• Thực hiện bảo trì định kỳ để đảm bảo van hoạt động ổn định và kéo dài tuổi thọ.
