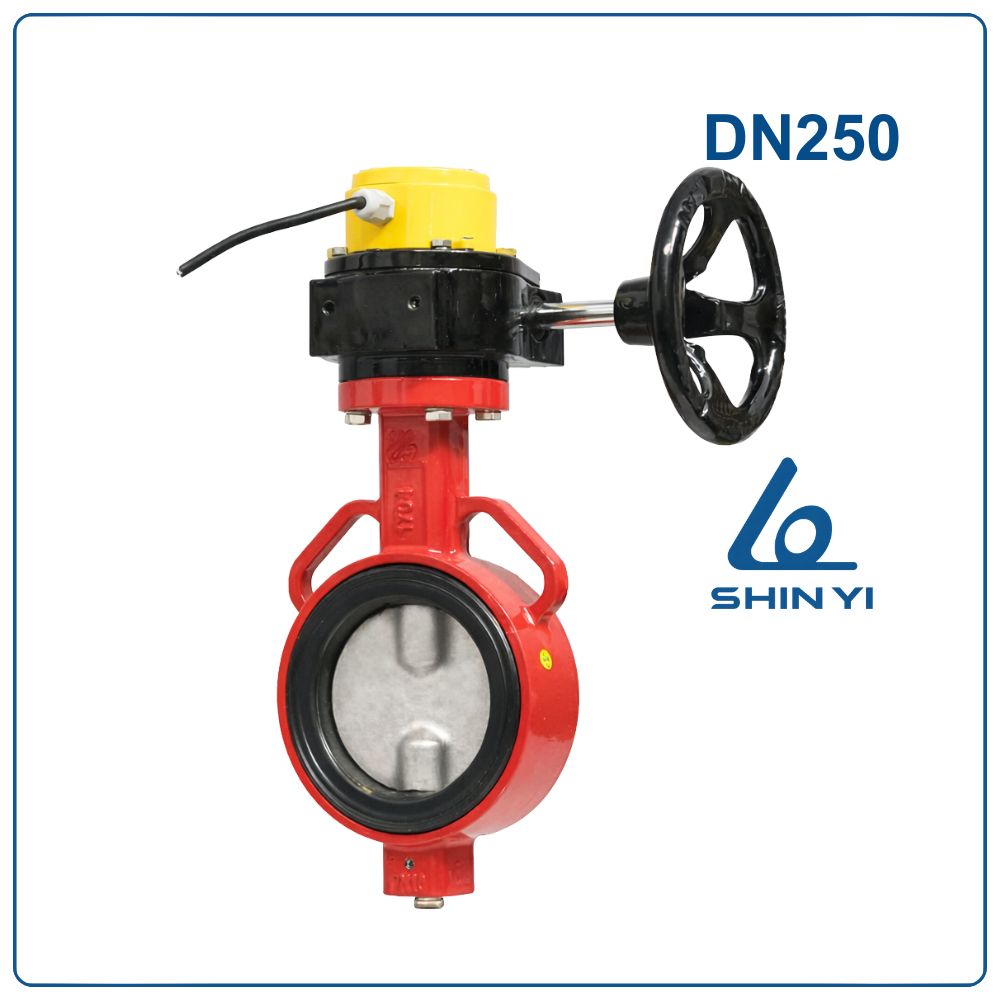

Van bướm tín hiệu điện Shinyi DN250

Khái niệm

Van bướm tín hiệu điện Shinyi DN250 (Phi 273 – 10 inch) là thiết bị van công nghiệp được tích hợp hộp công tắc tín hiệu nhằm giám sát trạng thái đóng hoặc mở của van trong hệ thống đường ống.

Van có kích thước DN250 (10 inch), phù hợp lắp đặt cho đường ống có đường kính ngoài khoảng 273 mm. Thiết bị thường được sử dụng trong hệ thống phòng cháy chữa cháy (PCCC), hệ thống cấp nước công nghiệp, trạm bơm và hệ thống xử lý nước.

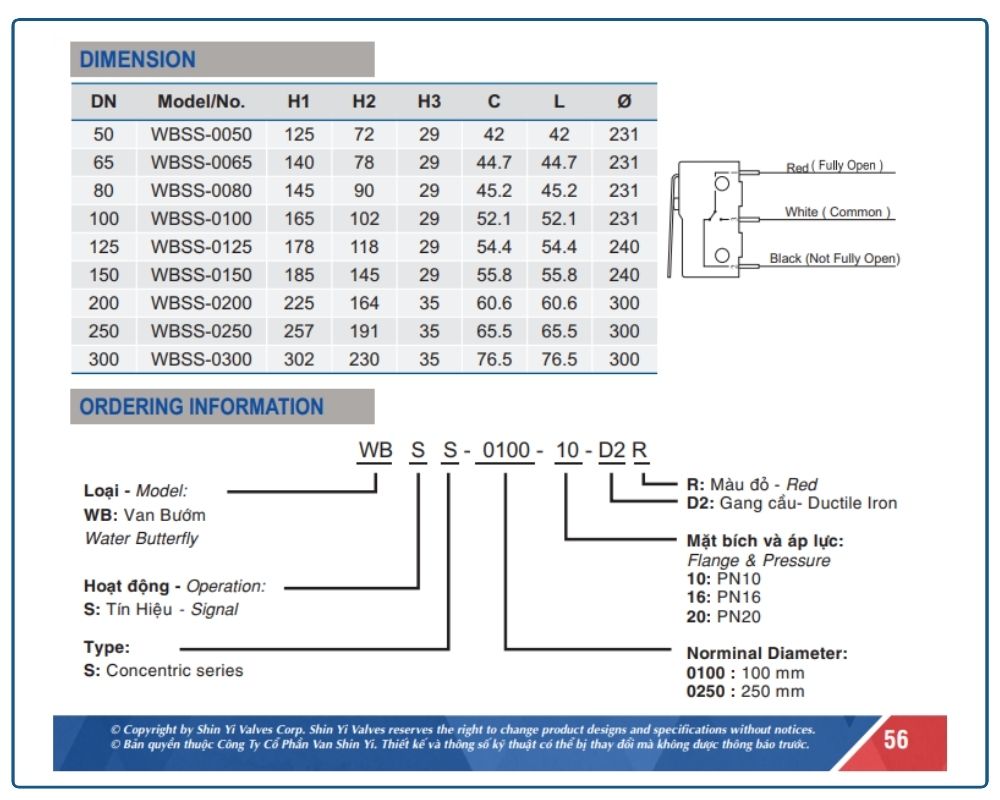

Thông số kỹ thuật

Ưu điểm nổi bật

Van bướm tín hiệu điện Shinyi DN250 Model WBSS được nhiều công trình lựa chọn nhờ các ưu điểm:

• Giám sát trạng thái đóng/mở của van thông qua hộp công tắc tín hiệu.
• Kết cấu chắc chắn, thân van gang cầu chịu lực và chịu áp suất cao.
• Độ kín ổn định, gioăng EPDM giúp hạn chế rò rỉ lưu chất.
• Lắp đặt thuận tiện, kiểu kết nối wafer giúp tiết kiệm không gian đường ống.
• Độ bền cao, vật liệu inox chống ăn mòn tốt khi tiếp xúc với nước.

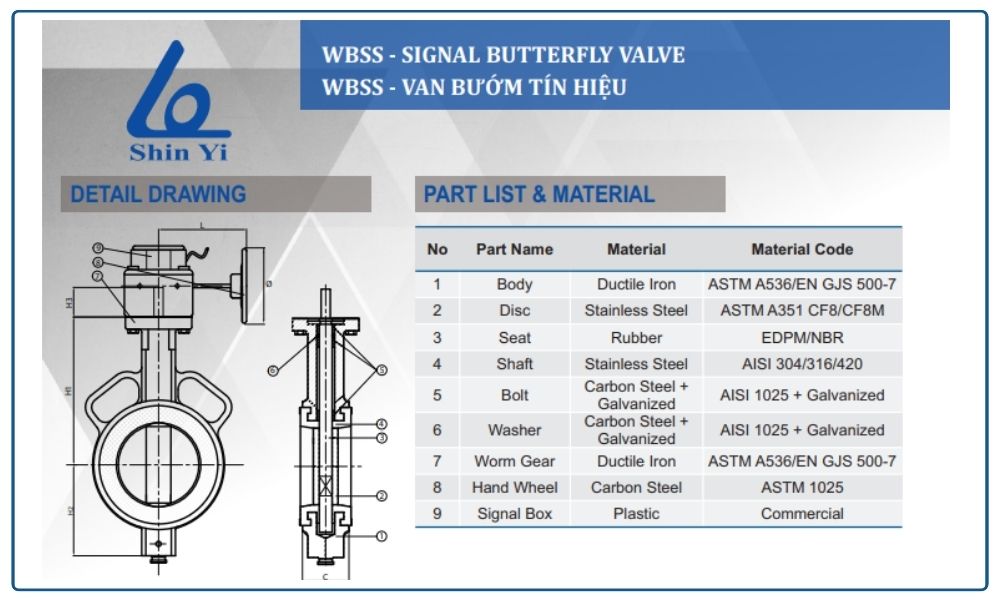

Cấu tạo van bướm tín hiệu điện Shinyi DN250

Van bướm tín hiệu điện Shinyi DN250 được cấu tạo từ các bộ phận chính:

1. Thân van (Body)
   Được chế tạo từ gang cầu Ductile Iron ASTM A536 / EN GJS 500-7, có khả năng chịu lực và chịu áp suất cao.
2. Đĩa van (Disc)
   Làm từ thép không gỉ Stainless Steel ASTM A351 CF8 hoặc CF8M, đảm bảo độ bền và khả năng chống ăn mòn.
3. Gioăng làm kín (Seat)
   Sử dụng cao su EPDM hoặc NBR, giúp đảm bảo độ kín giữa thân van và đĩa van.
4. Trục van (Shaft)
   Được chế tạo từ thép không gỉ AISI 304 / 316 / 420, giúp truyền chuyển động đóng mở ổn định.
5. Bu lông (Bolt)
   Chất liệu thép carbon AISI 1025 mạ kẽm, giúp liên kết các bộ phận chắc chắn.
6. Vòng đệm (Washer)
   Được làm từ thép carbon mạ kẽm, giúp tăng độ bền cho các mối ghép.
7. Bộ truyền động bánh răng (Worm Gear)
   Chế tạo từ gang cầu ASTM A536, hỗ trợ vận hành van nhẹ nhàng.
8. Tay quay (Hand Wheel)
   Làm từ thép carbon ASTM 1025, giúp người vận hành thao tác đóng mở van dễ dàng.
9. Hộp tín hiệu (Signal Box)
   Được làm từ nhựa kỹ thuật, có nhiệm vụ gửi tín hiệu trạng thái đóng/mở của van về hệ thống điều khiển.

Nguyên lý hoạt động

Van bướm tín hiệu điện Shinyi DN250 hoạt động dựa trên chuyển động xoay của đĩa van.

• Khi đĩa van song song với dòng chảy, lưu chất đi qua dễ dàng và van ở trạng thái mở.
• Khi đĩa van xoay vuông góc với dòng chảy, dòng chảy bị chặn lại và van ở trạng thái đóng.

Trong quá trình vận hành, hộp tín hiệu sẽ truyền trạng thái của van về tủ điều khiển, giúp hệ thống giám sát hoạt động của đường ống.

Ứng dụng

Van bướm tín hiệu điện Shinyi DN250 thường được sử dụng trong:

• Hệ thống phòng cháy chữa cháy (PCCC) của tòa nhà và nhà xưởng.
• Hệ thống cấp nước sinh hoạt và công nghiệp.
• Trạm bơm và hệ thống xử lý nước.
• Hệ thống đường ống kỹ thuật trong khu công nghiệp.

So sánh van bướm tín hiệu điện DN250 và van bướm động cơ điện

Lưu ý khi lắp đặt và sử dụng

• Lắp đặt van đúng chiều dòng chảy theo ký hiệu trên thân van.
• Đảm bảo hai mặt bích thẳng hàng trước khi siết bulong.
• Kiểm tra kết nối tín hiệu điện của hộp signal trước khi vận hành.
• Thực hiện bảo trì định kỳ để đảm bảo van hoạt động ổn định và bền bỉ.
