Van bướm tín hiệu điện Shinyi DN150

Khái niệm

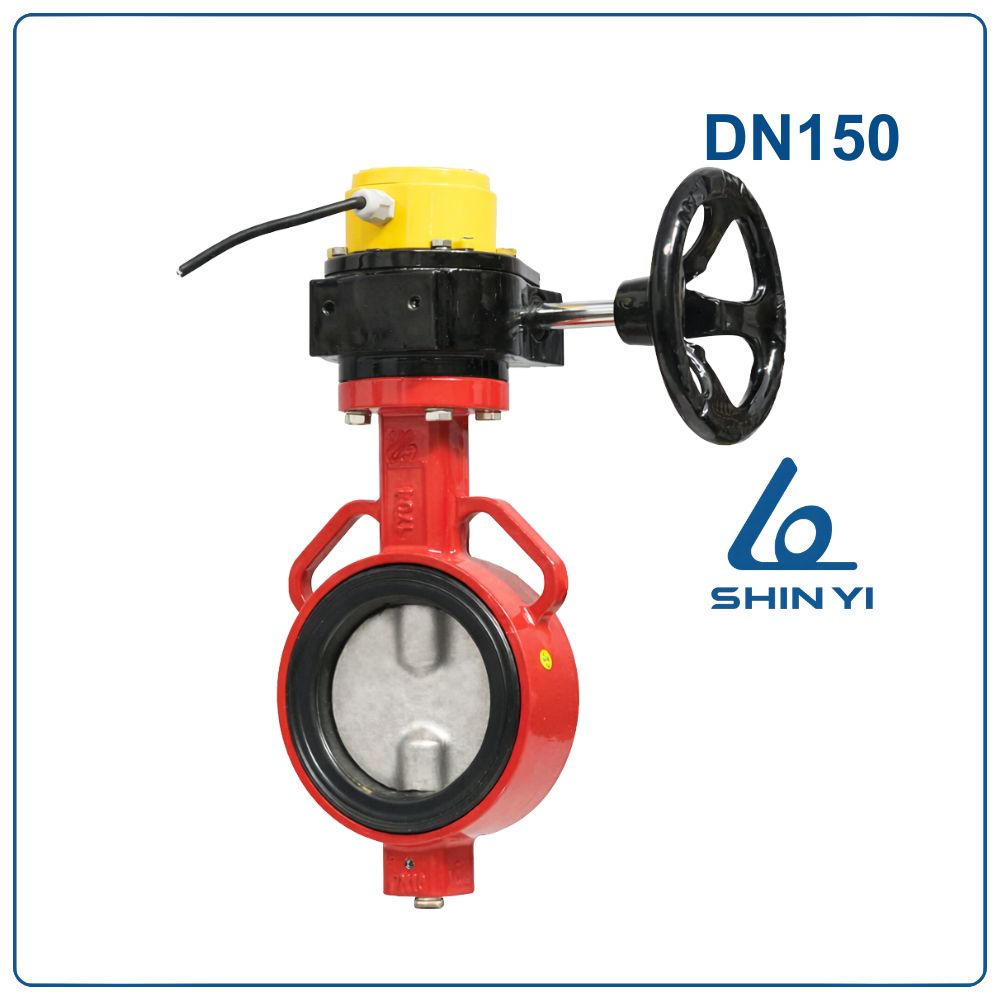

Van bướm tín hiệu điện Shinyi DN150 (Phi 168 – 6 inch) (Model WBSS) là thiết bị van công nghiệp được tích hợp hộp công tắc tín hiệu giám sát trạng thái đóng/mở của van.

Van có kích thước DN150 (6 inch), thường lắp đặt cho đường ống có đường kính ngoài khoảng 168 mm. Thiết bị được sử dụng phổ biến trong hệ thống phòng cháy chữa cháy (PCCC), hệ thống cấp nước công nghiệp, trạm bơm và hệ thống xử lý nước.

Thông số kỹ thuật

Ưu điểm nổi bật

Van bướm tín hiệu điện Shinyi DN150 được sử dụng rộng rãi trong các công trình nhờ nhiều ưu điểm:

• Giám sát trạng thái đóng mở của van thông qua hộp công tắc tín hiệu.
• Kết cấu chắc chắn, thân van gang cầu chịu áp lực cao.
• Độ kín tốt, gioăng EPDM đàn hồi cao giúp hạn chế rò rỉ.
• Dễ lắp đặt và bảo trì, kiểu kết nối wafer tiết kiệm không gian.
• Độ bền cao, vật liệu inox chống ăn mòn tốt trong môi trường nước.

Cấu tạo van bướm tín hiệu điện Shinyi DN150

Van được cấu tạo từ các bộ phận chính với vật liệu đạt tiêu chuẩn kỹ thuật:

1. Thân van (Body)
   Chế tạo từ gang cầu Ductile Iron ASTM A536 / EN GJS 500-7, có khả năng chịu lực và chịu áp suất cao.
2. Đĩa van (Disc)
   Làm từ thép không gỉ Stainless Steel ASTM A351 CF8 hoặc CF8M, chống ăn mòn và tăng độ bền khi tiếp xúc với lưu chất.
3. Gioăng làm kín (Seat)
   Sử dụng cao su EPDM hoặc NBR, giúp đảm bảo độ kín giữa đĩa van và thân van.
4. Trục van (Shaft)
   Được chế tạo từ thép không gỉ AISI 304 / 316 / 420, đảm bảo truyền động ổn định.
5. Bu lông (Bolt)
   Chất liệu thép carbon AISI 1025 mạ kẽm, giúp cố định các bộ phận chắc chắn.
6. Vòng đệm (Washer)
   Làm từ thép carbon mạ kẽm, giúp tăng độ ổn định cho các mối ghép.
7. Bộ truyền động bánh răng (Worm Gear)
   Được chế tạo từ gang cầu ASTM A536, giúp vận hành van nhẹ nhàng.
8. Tay quay (Hand Wheel)
   Làm từ thép carbon ASTM 1025, hỗ trợ thao tác đóng mở van dễ dàng.
9. Hộp tín hiệu (Signal Box)
   Sản xuất từ nhựa kỹ thuật, có nhiệm vụ gửi tín hiệu trạng thái đóng/mở của van về tủ điều khiển.

Nguyên lý hoạt động

Van hoạt động dựa trên chuyển động xoay của đĩa van bên trong thân van.

• Khi đĩa van song song với dòng chảy, lưu chất đi qua dễ dàng và van ở trạng thái mở.
• Khi đĩa van xoay vuông góc với dòng chảy, dòng chảy bị chặn lại và van ở trạng thái đóng.

Trong quá trình vận hành, hộp tín hiệu sẽ truyền thông tin trạng thái của van về trung tâm điều khiển, giúp hệ thống giám sát hoạt động ổn định và an toàn.

Ứng dụng

Van bướm tín hiệu điện Shinyi DN150 thường được sử dụng trong:

• Hệ thống phòng cháy chữa cháy (PCCC).
• Hệ thống cấp nước sinh hoạt và công nghiệp.
• Hệ thống xử lý nước và trạm bơm.
• Hệ thống đường ống kỹ thuật trong khu công nghiệp và tòa nhà lớn.

So sánh van bướm tín hiệu điện DN150 và van bướm động cơ điện

Lưu ý khi lắp đặt và sử dụng

• Lắp van đúng chiều dòng chảy theo ký hiệu trên thân van.
• Kiểm tra hai mặt bích phải thẳng hàng trước khi siết bulong.
• Kiểm tra kết nối hộp tín hiệu trước khi đưa vào vận hành.
• Bảo trì định kỳ để đảm bảo độ kín và độ ổn định của van.
