Van bướm tín hiệu điện Shinyi DN200

Khái niệm

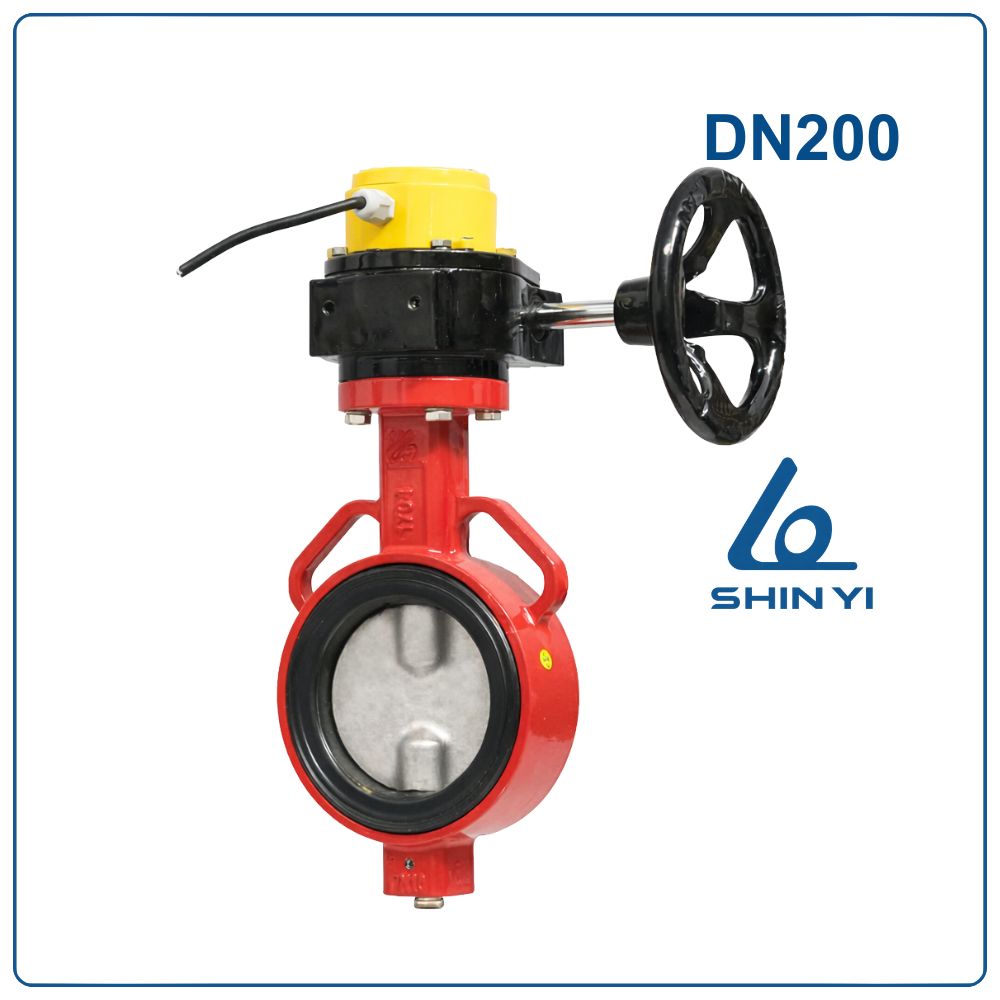

Van bướm tín hiệu điện Shinyi DN200 (Phi 219 – 8 inch) là loại van bướm được tích hợp hộp công tắc tín hiệu giám sát trạng thái đóng/mở của van trong hệ thống đường ống.

Van có kích thước DN200 (8 inch), thường lắp đặt cho đường ống có đường kính ngoài khoảng 219 mm. Thiết bị được sử dụng rộng rãi trong hệ thống phòng cháy chữa cháy (PCCC), hệ thống cấp nước, trạm bơm và hệ thống xử lý nước.

Thông số kỹ thuật

Ưu điểm nổi bật

Van bướm tín hiệu điện Shinyi DN200 được sử dụng trong nhiều công trình nhờ các ưu điểm:

• Giám sát trạng thái đóng mở của van thông qua hộp công tắc tín hiệu.
• Thân van chắc chắn, được chế tạo từ gang cầu có khả năng chịu áp lực cao.
• Độ kín tốt, gioăng EPDM đàn hồi cao giúp hạn chế rò rỉ.
• Lắp đặt thuận tiện, kiểu kết nối wafer giúp tiết kiệm không gian.
• Tuổi thọ cao, vật liệu inox chống ăn mòn tốt trong môi trường nước.

Cấu tạo van bướm tín hiệu điện Shinyi DN200

Van bướm tín hiệu điện Shinyi DN200 được cấu tạo từ nhiều bộ phận chính:

1. Thân van (Body)
   Được chế tạo từ gang cầu Ductile Iron ASTM A536 / EN GJS 500-7, có khả năng chịu lực và chịu áp suất tốt.
2. Đĩa van (Disc)
   Làm từ thép không gỉ Stainless Steel ASTM A351 CF8 hoặc CF8M, giúp tăng độ bền và khả năng chống ăn mòn.
3. Gioăng làm kín (Seat)
   Sử dụng cao su EPDM hoặc NBR, đảm bảo độ kín giữa thân van và đĩa van.
4. Trục van (Shaft)
   Được sản xuất từ thép không gỉ AISI 304 / 316 / 420, giúp truyền chuyển động ổn định.
5. Bu lông (Bolt)
   Chất liệu thép carbon AISI 1025 mạ kẽm, giúp liên kết các bộ phận của van chắc chắn.
6. Vòng đệm (Washer)
   Được làm từ thép carbon mạ kẽm, giúp tăng độ bền cho các mối ghép.
7. Bộ truyền động bánh răng (Worm Gear)
   Chế tạo từ gang cầu ASTM A536, hỗ trợ vận hành van nhẹ nhàng.
8. Tay quay (Hand Wheel)
   Làm từ thép carbon ASTM 1025, giúp người vận hành đóng mở van dễ dàng.
9. Hộp tín hiệu (Signal Box)
   Được sản xuất từ nhựa kỹ thuật, có nhiệm vụ gửi tín hiệu trạng thái đóng/mở của van về tủ điều khiển.

Nguyên lý hoạt động

Van bướm tín hiệu điện Shinyi DN200 hoạt động theo cơ chế xoay của đĩa van.

• Khi đĩa van song song với dòng chảy, lưu chất đi qua tự do và van ở trạng thái mở.
• Khi đĩa van xoay vuông góc với dòng chảy, dòng chảy bị chặn lại và van ở trạng thái đóng.

Trong quá trình vận hành, hộp tín hiệu sẽ truyền thông tin về hệ thống điều khiển, giúp giám sát tình trạng hoạt động của van trong hệ thống đường ống.

Ứng dụng

Van bướm tín hiệu điện Shinyi DN200 được ứng dụng trong nhiều lĩnh vực:

• Hệ thống phòng cháy chữa cháy (PCCC) của tòa nhà, nhà xưởng.
• Hệ thống cấp nước sinh hoạt và công nghiệp.
• Trạm bơm và hệ thống xử lý nước.
• Hệ thống đường ống kỹ thuật trong khu công nghiệp.

So sánh van bướm tín hiệu điện DN200 và van bướm động cơ điện

Lưu ý khi lắp đặt và sử dụng

• Lắp van đúng chiều dòng chảy theo ký hiệu trên thân van.
• Kiểm tra hai mặt bích phải song song trước khi siết bulong.
• Kiểm tra hộp tín hiệu và dây kết nối trước khi vận hành.
• Bảo trì định kỳ để đảm bảo van hoạt động ổn định và độ kín cao.
