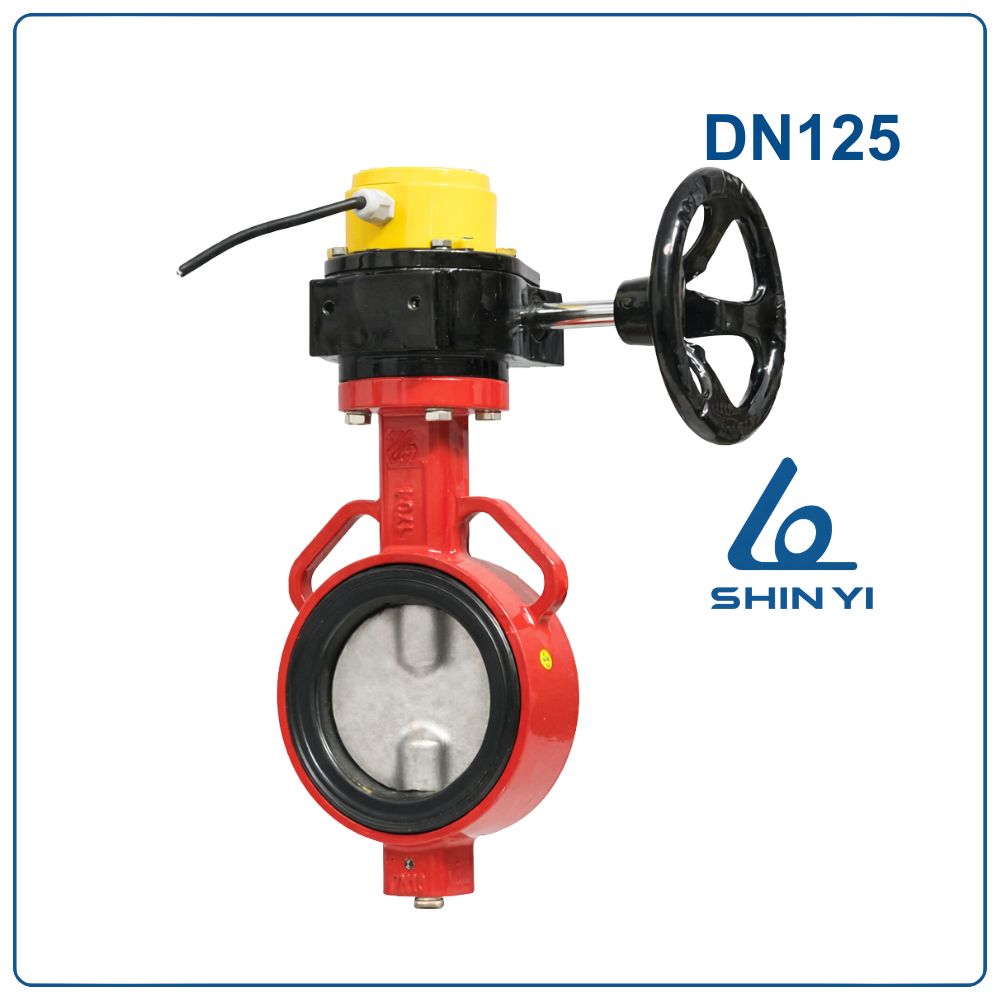

Van bướm tín hiệu điện Shinyi DN125

Khái niệm

Van bướm tín hiệu điện Shinyi DN125 (Phi 141 – 5 inch) (Model WBSS) là thiết bị van công nghiệp được tích hợp hộp công tắc tín hiệu giám sát trạng thái đóng/mở của van.

Van có kích thước DN125 (5 inch), phù hợp lắp đặt cho đường ống có đường kính ngoài khoảng 140 mm. Sản phẩm thường được sử dụng trong hệ thống phòng cháy chữa cháy (PCCC), hệ thống cấp nước công nghiệp và các công trình hạ tầng kỹ thuật.

Thông số kỹ thuật

Ưu điểm nổi bật

Van bướm tín hiệu điện Shinyi DN125 Model WBSS được nhiều công trình lựa chọn nhờ các ưu điểm sau:

• Giám sát trạng thái van từ xa: Hộp tín hiệu giúp truyền thông tin đóng hoặc mở của van về hệ thống điều khiển.
• Kết cấu chắc chắn: Thân van gang cầu chịu áp lực tốt, phù hợp hệ thống đường ống lớn.
• Độ kín cao: Gioăng cao su EPDM giúp ngăn ngừa rò rỉ lưu chất trong quá trình vận hành.
• Dễ lắp đặt: Kiểu kết nối wafer giúp van lắp nhanh giữa hai mặt bích.
• Tuổi thọ cao: Vật liệu inox chống ăn mòn tốt khi làm việc trong môi trường nước.

Cấu tạo van bướm tín hiệu điện Shinyi DN125

Van được cấu tạo từ nhiều bộ phận chính với vật liệu đạt tiêu chuẩn kỹ thuật cao:

1. Thân van (Body)
   Chế tạo từ gang cầu Ductile Iron ASTM A536 / EN GJS 500-7, có khả năng chịu lực và chống va đập tốt.
2. Đĩa van (Disc)
   Làm từ thép không gỉ Stainless Steel ASTM A351 CF8 hoặc CF8M, đảm bảo khả năng chống ăn mòn và độ bền cao.
3. Gioăng làm kín (Seat)
   Sử dụng cao su EPDM hoặc NBR, giúp tăng độ kín và giảm rò rỉ khi van đóng.
4. Trục van (Shaft)
   Được sản xuất từ thép không gỉ AISI 304 / 316 / 420, đảm bảo truyền động ổn định và bền bỉ.
5. Bu lông (Bolt)
   Chất liệu thép carbon AISI 1025 mạ kẽm, giúp liên kết các bộ phận chắc chắn.
6. Vòng đệm (Washer)
   Sử dụng thép carbon mạ kẽm, giúp phân bổ lực siết và tăng độ ổn định cho các mối ghép.
7. Bộ truyền động bánh răng (Worm Gear)
   Chế tạo từ gang cầu ASTM A536, hỗ trợ vận hành van nhẹ nhàng và chính xác.
8. Tay quay (Hand Wheel)
   Được làm từ thép carbon ASTM 1025, giúp người vận hành dễ dàng điều khiển van.
9. Hộp tín hiệu (Signal Box)
   Sản xuất từ nhựa kỹ thuật, có chức năng truyền tín hiệu trạng thái đóng/mở của van về tủ điều khiển.

Nguyên lý hoạt động

Van bướm tín hiệu điện Shinyi DN125 hoạt động theo nguyên lý xoay của đĩa van.

• Khi đĩa van nằm song song với dòng chảy, lưu chất đi qua tự do và van ở trạng thái mở.
• Khi đĩa van xoay vuông góc với dòng chảy, dòng nước bị chặn lại và van ở trạng thái đóng.

Trong quá trình này, hộp tín hiệu sẽ gửi thông tin về hệ thống điều khiển, giúp giám sát tình trạng của van và đảm bảo hệ thống vận hành an toàn.

Ứng dụng

Van bướm tín hiệu điện Shinyi DN125 thường được sử dụng trong:

• Hệ thống phòng cháy chữa cháy (PCCC) của tòa nhà và nhà máy.
• Hệ thống cấp nước sinh hoạt và công nghiệp.
• Hệ thống xử lý nước và trạm bơm.
• Hệ thống đường ống kỹ thuật trong khu công nghiệp

So sánh van bướm tín hiệu điện Shinyi DN125 và van bướm động cơ điện

Trong các hệ thống đường ống công nghiệp và PCCC, nhiều người thường nhầm lẫn giữa van bướm tín hiệu điện và van bướm động cơ điện. Tuy nhiên hai loại van này có chức năng hoàn toàn khác nhau.

Kết luận

• Van bướm tín hiệu điện chủ yếu dùng để giám sát trạng thái của van trong hệ thống PCCC, giúp trung tâm điều khiển biết được van đang đóng hay mở.
• Van bướm động cơ điện dùng để điều khiển đóng mở tự động, thường áp dụng trong các hệ thống tự động hóa hoặc điều khiển từ xa.

Lưu ý khi lắp đặt và sử dụng

• Lắp van đúng chiều dòng chảy theo hướng chỉ dẫn trên thân van.
• Kiểm tra khoảng cách và độ song song của mặt bích trước khi siết bulong.
• Kiểm tra kết nối tín hiệu điện của hộp signal trước khi vận hành hệ thống.
• Bảo trì định kỳ để đảm bảo độ kín và độ ổn định của van.
