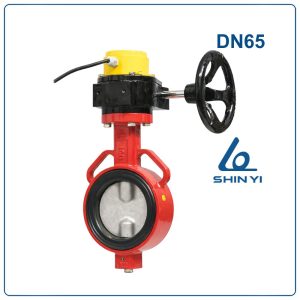

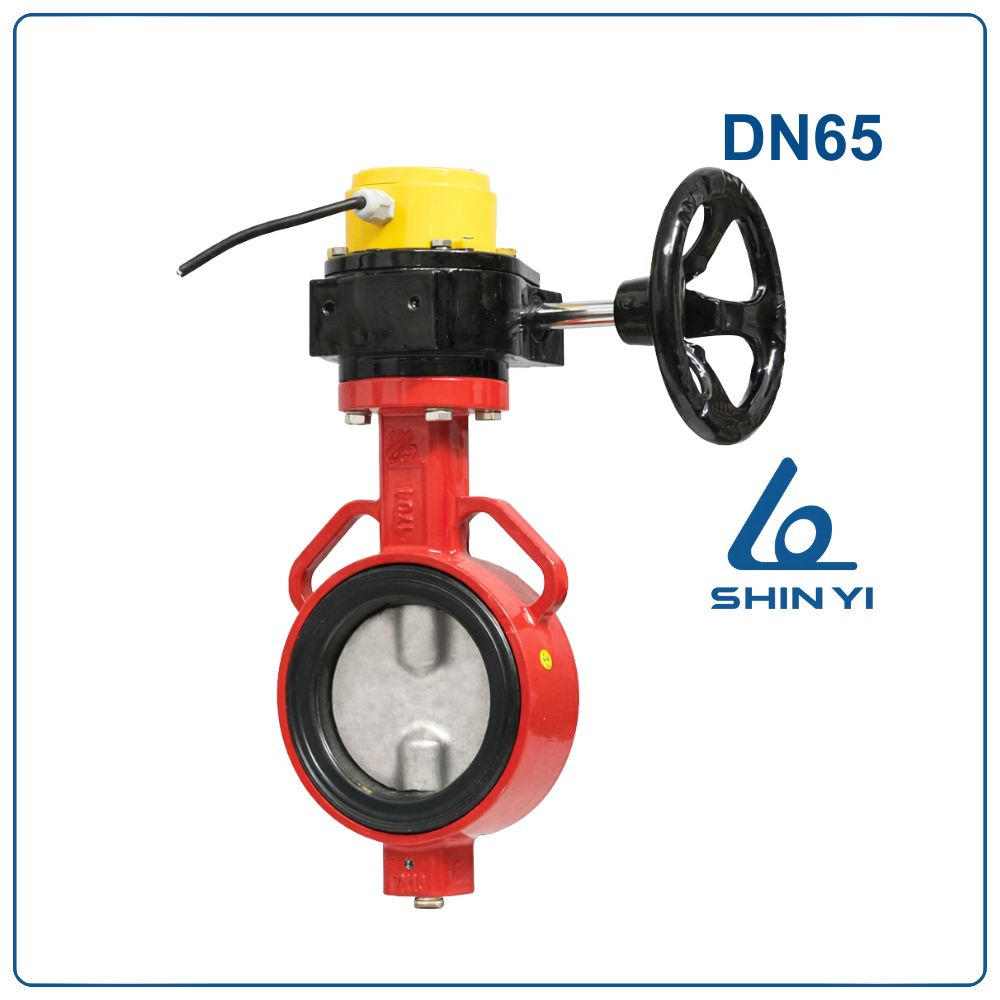

Van bướm tín hiệu điện Shinyi DN65

Khái niệm

Van bướm tín hiệu điện Shinyi DN65 (Phi76 – 2.1/2 inch) là thiết bị van công nghiệp được tích hợp hộp công tắc tín hiệu giám sát trạng thái đóng hoặc mở của van.

Van có kích thước DN65 (2.5 inch), thường lắp đặt cho đường ống có đường kính ngoài khoảng 76 mm. Sản phẩm được ứng dụng rộng rãi trong hệ thống phòng cháy chữa cháy (PCCC), hệ thống cấp nước sinh hoạt và các hệ thống đường ống kỹ thuật trong tòa nhà và nhà máy.

Thông số kỹ thuật

Ưu điểm nổi bật

Van bướm tín hiệu điện Shinyi DN65 Model WBSS được nhiều công trình lựa chọn nhờ các ưu điểm sau:

• Giám sát trạng thái đóng/mở của van thông qua hộp tín hiệu gửi về tủ điều khiển.
• Thiết kế nhỏ gọn, phù hợp với các hệ thống đường ống kích thước trung bình.
• Độ kín cao, gioăng EPDM giúp hạn chế rò rỉ lưu chất.
• Lắp đặt thuận tiện, kiểu kết nối wafer giúp tiết kiệm không gian đường ống.
• Tuổi thọ cao, vật liệu inox chống ăn mòn hiệu quả trong môi trường nước.

Cấu tạo van bướm tín hiệu điện Shinyi DN65

Van bướm tín hiệu điện Shinyi DN65 được cấu tạo từ nhiều bộ phận chính:

1. Thân van (Body)
   Được chế tạo từ gang cầu Ductile Iron ASTM A536 / EN GJS 500-7, có khả năng chịu lực và chịu áp suất tốt.
2. Đĩa van (Disc)
   Làm từ thép không gỉ Stainless Steel ASTM A351 CF8 hoặc CF8M, giúp tăng độ bền và khả năng chống ăn mòn.
3. Gioăng làm kín (Seat)
   Sử dụng cao su EPDM hoặc NBR, giúp đảm bảo độ kín giữa thân van và đĩa van.
4. Trục van (Shaft)
   Được chế tạo từ thép không gỉ AISI 304 / 316 / 420, giúp truyền chuyển động đóng mở ổn định.
5. Bu lông (Bolt)
   Chất liệu thép carbon AISI 1025 mạ kẽm, giúp liên kết các bộ phận chắc chắn.
6. Vòng đệm (Washer)
   Được làm từ thép carbon mạ kẽm, giúp tăng độ bền cho các mối ghép.
7. Bộ truyền động bánh răng (Worm Gear)
   Chế tạo từ gang cầu ASTM A536, giúp vận hành van nhẹ nhàng và ổn định.
8. Tay quay (Hand Wheel)
   Làm từ thép carbon ASTM 1025, giúp người vận hành dễ dàng thao tác đóng mở van.
9. Hộp tín hiệu (Signal Box)
   Được làm từ nhựa kỹ thuật, có nhiệm vụ gửi tín hiệu trạng thái đóng/mở của van về hệ thống điều khiển.

Nguyên lý hoạt động

Van bướm tín hiệu điện Shinyi DN65 hoạt động dựa trên chuyển động xoay của đĩa van.

• Khi đĩa van song song với dòng chảy, lưu chất đi qua dễ dàng và van ở trạng thái mở.
• Khi đĩa van xoay vuông góc với dòng chảy, dòng chảy bị chặn lại và van ở trạng thái đóng.

Trong quá trình vận hành, hộp tín hiệu sẽ gửi thông tin trạng thái của van về tủ điều khiển, giúp hệ thống giám sát hoạt động chính xác.

Ứng dụng

Van bướm tín hiệu điện Shinyi DN65 được ứng dụng trong nhiều hệ thống:

• Hệ thống phòng cháy chữa cháy (PCCC) trong tòa nhà và nhà xưởng.
• Hệ thống cấp nước sinh hoạt và công nghiệp.
• Hệ thống đường ống kỹ thuật trong chung cư và trung tâm thương mại.
• Hệ thống xử lý nước và trạm bơm nhỏ.

So sánh van bướm tín hiệu điện DN65 và van bướm động cơ điện

Lưu ý khi lắp đặt và sử dụng

• Lắp đặt van đúng chiều dòng chảy theo ký hiệu trên thân van.
• Đảm bảo hai mặt bích phải thẳng hàng trước khi siết bulong.
• Kiểm tra kết nối hộp tín hiệu trước khi vận hành hệ thống.
• Thực hiện bảo trì định kỳ để đảm bảo van hoạt động ổn định.
