Van bướm tín hiệu điện Shinyi DN50

Khái niệm

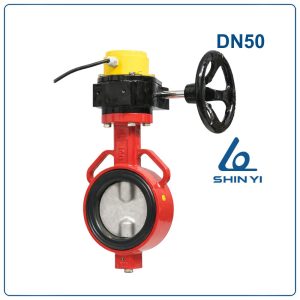

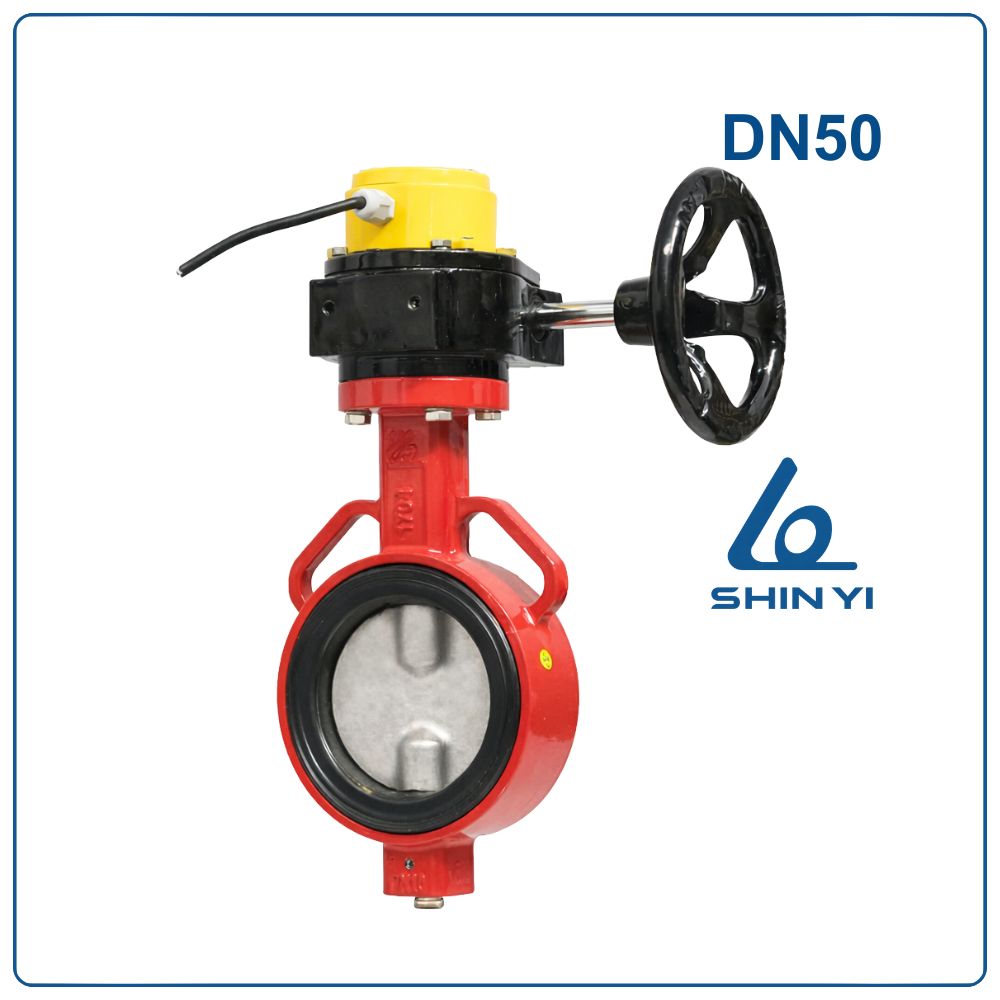

Van bướm tín hiệu điện Shinyi DN50 (Phi 60 – 2 inch) là thiết bị van công nghiệp được trang bị hộp công tắc tín hiệu nhằm giám sát trạng thái đóng hoặc mở của van trong hệ thống đường ống.

Van có kích thước DN50 (2 inch), thường được lắp đặt cho đường ống có đường kính ngoài khoảng 60 mm. Thiết bị được sử dụng phổ biến trong hệ thống phòng cháy chữa cháy (PCCC), hệ thống cấp nước và các hệ thống đường ống kỹ thuật trong tòa nhà.

Thông số kỹ thuật

Ưu điểm nổi bật

Van bướm tín hiệu điện Shinyi DN50 Model WBSS được nhiều công trình lựa chọn nhờ các ưu điểm:

• Giám sát trạng thái đóng/mở của van thông qua hộp công tắc tín hiệu.
• Thiết kế nhỏ gọn, phù hợp với các đường ống có kích thước nhỏ.
• Độ kín cao, gioăng EPDM giúp hạn chế rò rỉ lưu chất.
• Lắp đặt nhanh chóng, kiểu kết nối wafer giúp tiết kiệm không gian.
• Độ bền tốt, vật liệu inox giúp chống ăn mòn hiệu quả.

Cấu tạo van bướm tín hiệu điện Shinyi DN50

Van bướm tín hiệu điện Shinyi DN50 được cấu tạo từ nhiều bộ phận chính:

1. Thân van (Body)
   Chế tạo từ gang cầu Ductile Iron ASTM A536 / EN GJS 500-7, có khả năng chịu lực và chịu áp suất tốt.
2. Đĩa van (Disc)
   Làm từ thép không gỉ Stainless Steel ASTM A351 CF8 hoặc CF8M, giúp tăng độ bền và chống ăn mòn.
3. Gioăng làm kín (Seat)
   Sử dụng cao su EPDM hoặc NBR, đảm bảo độ kín giữa thân van và đĩa van.
4. Trục van (Shaft)
   Được chế tạo từ thép không gỉ AISI 304 / 316 / 420, giúp truyền chuyển động đóng mở ổn định.
5. Bu lông (Bolt)
   Chất liệu thép carbon AISI 1025 mạ kẽm, giúp cố định các bộ phận chắc chắn.
6. Vòng đệm (Washer)
   Được làm từ thép carbon mạ kẽm, giúp tăng độ bền cho các mối ghép.
7. Bộ truyền động bánh răng (Worm Gear)
   Chế tạo từ gang cầu ASTM A536, hỗ trợ vận hành van nhẹ nhàng.
8. Tay quay (Hand Wheel)
   Làm từ thép carbon ASTM 1025, giúp thao tác đóng mở van dễ dàng.
9. Hộp tín hiệu (Signal Box)
   Được làm từ nhựa kỹ thuật, có nhiệm vụ gửi tín hiệu trạng thái đóng/mở của van về hệ thống điều khiển.

Nguyên lý hoạt động

Van bướm tín hiệu điện Shinyi DN50 hoạt động theo cơ chế xoay của đĩa van.

• Khi đĩa van song song với dòng chảy, lưu chất đi qua dễ dàng và van ở trạng thái mở.
• Khi đĩa van xoay vuông góc với dòng chảy, dòng chảy bị chặn lại và van ở trạng thái đóng.

Trong quá trình vận hành, hộp tín hiệu sẽ truyền thông tin trạng thái của van về tủ điều khiển, giúp hệ thống giám sát hoạt động chính xác.

Ứng dụng

Van bướm tín hiệu điện Shinyi DN50 thường được sử dụng trong:

• Hệ thống phòng cháy chữa cháy (PCCC).
• Hệ thống cấp nước sinh hoạt và công nghiệp.
• Hệ thống đường ống kỹ thuật trong tòa nhà.
• Hệ thống xử lý nước và trạm bơm nhỏ.

So sánh van bướm tín hiệu điện DN50 và van bướm động cơ điện

Lưu ý khi lắp đặt và sử dụng

• Lắp đặt van đúng chiều dòng chảy theo ký hiệu trên thân van.
• Kiểm tra độ thẳng của hai mặt bích trước khi siết bulong.
• Kiểm tra kết nối hộp tín hiệu trước khi vận hành.
• Thực hiện bảo trì định kỳ để đảm bảo van hoạt động ổn định.
