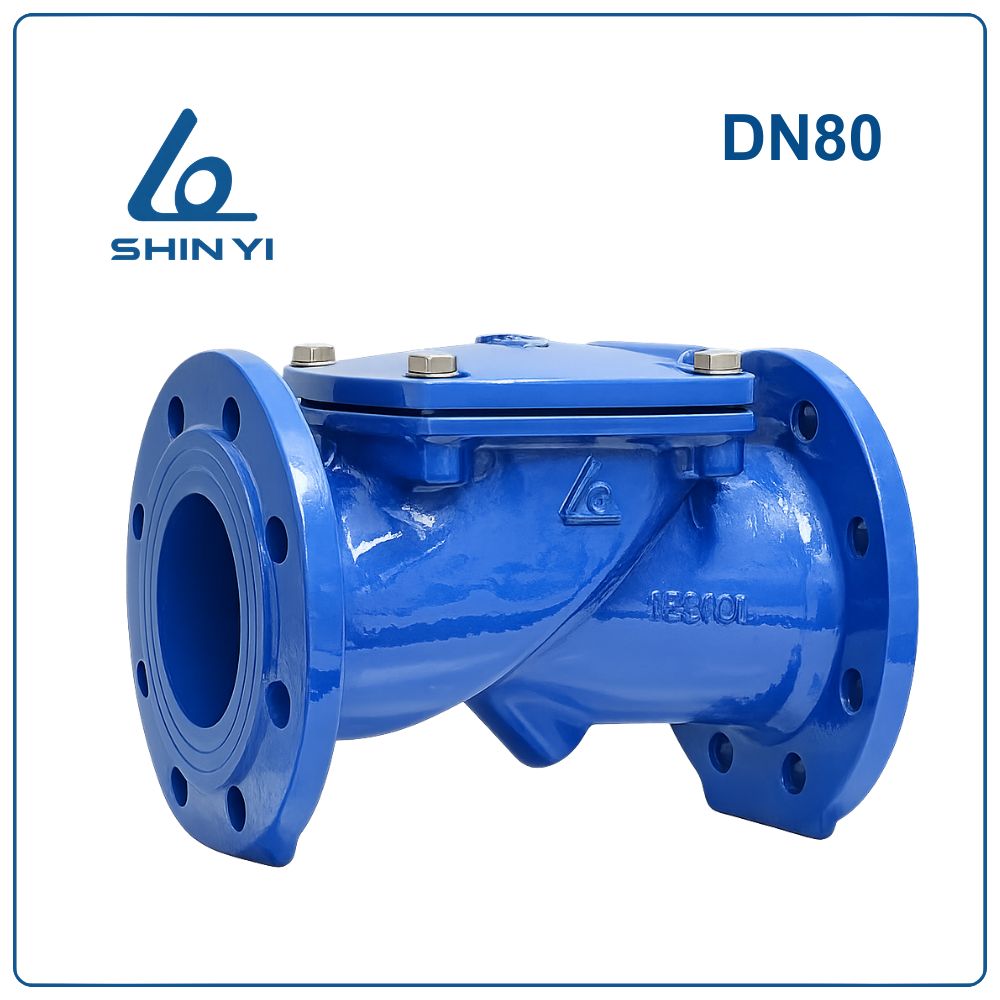

Khái niệm Van 1 chiều lá lật Shinyi DN80
Van 1 chiều lá lật Shinyi DN80 (Phi 89 – 3 inch) là loại van cơ học có chức năng cho phép dòng lưu chất đi qua theo một chiều nhất định và tự động ngăn dòng chảy ngược trong hệ thống đường ống.
Kích thước DN80 tương đương 3 inch – đường kính ống khoảng 89 mm, thường được lắp đặt trong hệ thống cấp nước, hệ thống bơm và các đường ống kỹ thuật trong công trình.

Thông số kỹ thuật Van 1 chiều lá lật Shinyi DN80
| Thông số | Giá trị |
| Thương hiệu | Shinyi |
| Model | RDCV |
| Kích thước | DN80 |
| Quy đổi kích thước | 3 inch – Ø89 mm |
| Chiều dài van (L) | 241 mm |
| Kiểu van | Van 1 chiều lá lật |
| Kiểu kết nối | Mặt bích |
| Tiêu chuẩn mặt bích | JIS / BS / DIN |
| Vật liệu thân van | Gang cầu |
| Vật liệu đĩa van | Thép bọc cao su |
| Áp lực làm việc | PN10 – PN16 |
| Nhiệt độ làm việc | 0 – 80°C |
| Môi trường sử dụng | Nước sạch, nước thải, PCCC |

Đặc điểm nổi bật của Van 1 chiều lá lật Shinyi DN80
Van 1 chiều DN80 được thiết kế để hoạt động ổn định trong các hệ thống đường ống có lưu lượng trung bình.
Thân van gang cầu bền chắc
Thân van được chế tạo từ gang cầu có độ bền cao, khả năng chịu áp lực tốt và chống ăn mòn trong môi trường nước.
Đĩa van bọc cao su EPDM
Đĩa van được bọc cao su giúp tăng độ kín khi đóng van và giảm va đập khi dòng chảy thay đổi.
Tổn thất áp lực thấp
Thiết kế lá lật giúp dòng chảy đi qua van dễ dàng và hạn chế cản trở lưu lượng.
Hoạt động tự động
Van đóng mở dựa trên áp lực dòng chảy, không cần nguồn điện hay tác động thủ công.
Dễ lắp đặt và bảo trì
Thiết kế kết nối mặt bích tiêu chuẩn giúp việc lắp đặt và bảo dưỡng trở nên thuận tiện.
So sánh Van 1 chiều lá lật DN80 và Van 1 chiều lò xo DN80
Hai loại van một chiều thường được sử dụng trong hệ thống đường ống là van lá lật và van lò xo.
| Tiêu chí | Van 1 chiều lá lật Shinyi DN80 | Van 1 chiều lò xo Shinyi DN80 |
| Cấu tạo | Đĩa van dạng lá lật gắn bản lề | Đĩa van kết hợp lò xo |
| Nguyên lý đóng | Đóng nhờ trọng lực và áp lực ngược | Đóng nhờ lực đàn hồi của lò xo |
| Tổn thất áp suất | Thấp | Cao hơn |
| Tốc độ đóng | Trung bình | Nhanh |
| Khả năng chống búa nước | Tốt | Rất tốt |
| Ứng dụng | Hệ thống cấp nước | Hệ thống áp lực cao |
Trong các hệ thống cấp nước và trạm bơm, van lá lật DN80 thường được lựa chọn nhờ khả năng lưu thông dòng chảy tốt và độ bền cao.
Cấu tạo Van 1 chiều lá lật Shinyi DN80
Theo thiết kế kỹ thuật của nhà sản xuất, van 1 chiều RDCV gồm các bộ phận chính:
- Thân van (Body)
Được chế tạo từ gang cầu (Ductile Iron) theo tiêu chuẩn ASTM A536 / EN GJS 500-7, có khả năng chịu áp lực và chống ăn mòn tốt. - Gioăng làm kín (O-Ring)
Làm từ cao su NBR, giúp đảm bảo độ kín giữa các bề mặt lắp ghép. - Đĩa van (Disc)
Đĩa van được chế tạo từ thép bọc cao su EPDM, giúp tăng độ kín khi đóng van.
Các chi tiết bên trong đĩa van gồm:
- 3-1. Trục (Shaft): thép carbon ASTM 1045
- 3-2. Bề mặt làm kín (Seat): cao su EPDM
- 3-3. Lớp gia cường (Reinforcement Fabric): nylon
- 3-4. Tấm đĩa (Disc Plate): thép carbon ASTM 283M
- Nắp van (Cover)
Được làm từ gang cầu ASTM A536, giúp bảo vệ cơ cấu bên trong. - Bu lông (Bolt)
Chế tạo từ thép mạ kẽm ASTM A105, dùng để liên kết nắp van với thân van. - Vòng đệm (Washer)
Được làm từ thép mạ kẽm, giúp phân bố lực siết bu lông đều hơn.

Nguyên lý hoạt động
Van 1 chiều lá lật DN80 hoạt động dựa trên sự chênh lệch áp lực của dòng lưu chất trong đường ống.
Khi dòng nước chảy theo đúng chiều thiết kế, áp lực dòng chảy sẽ đẩy đĩa van mở ra để lưu chất đi qua. Khi dòng chảy giảm hoặc dừng lại, đĩa van sẽ tự đóng nhờ trọng lực.
Nếu xảy ra dòng chảy ngược, áp lực phía sau sẽ ép chặt đĩa van vào bề mặt làm kín để ngăn lưu chất quay trở lại hệ thống.
Ứng dụng của Van 1 chiều lá lật Shinyi DN80
Van được sử dụng phổ biến trong nhiều hệ thống:
- Hệ thống cấp nước sinh hoạt
- Hệ thống bơm nước
- Đường ống kỹ thuật trong tòa nhà
- Hệ thống phòng cháy chữa cháy (PCCC)
- Hệ thống đường ống công nghiệp
Lưu ý khi lắp đặt và sử dụng
Để đảm bảo hiệu quả vận hành của van:
- Lắp đặt đúng chiều mũi tên trên thân van
- Nên lắp van theo phương ngang
- Kiểm tra gioăng và mặt bích trước khi lắp đặt
- Siết bu lông đều lực để đảm bảo độ kín
- Kiểm tra và bảo trì định kỳ để tránh cặn bẩn làm kẹt đĩa van
