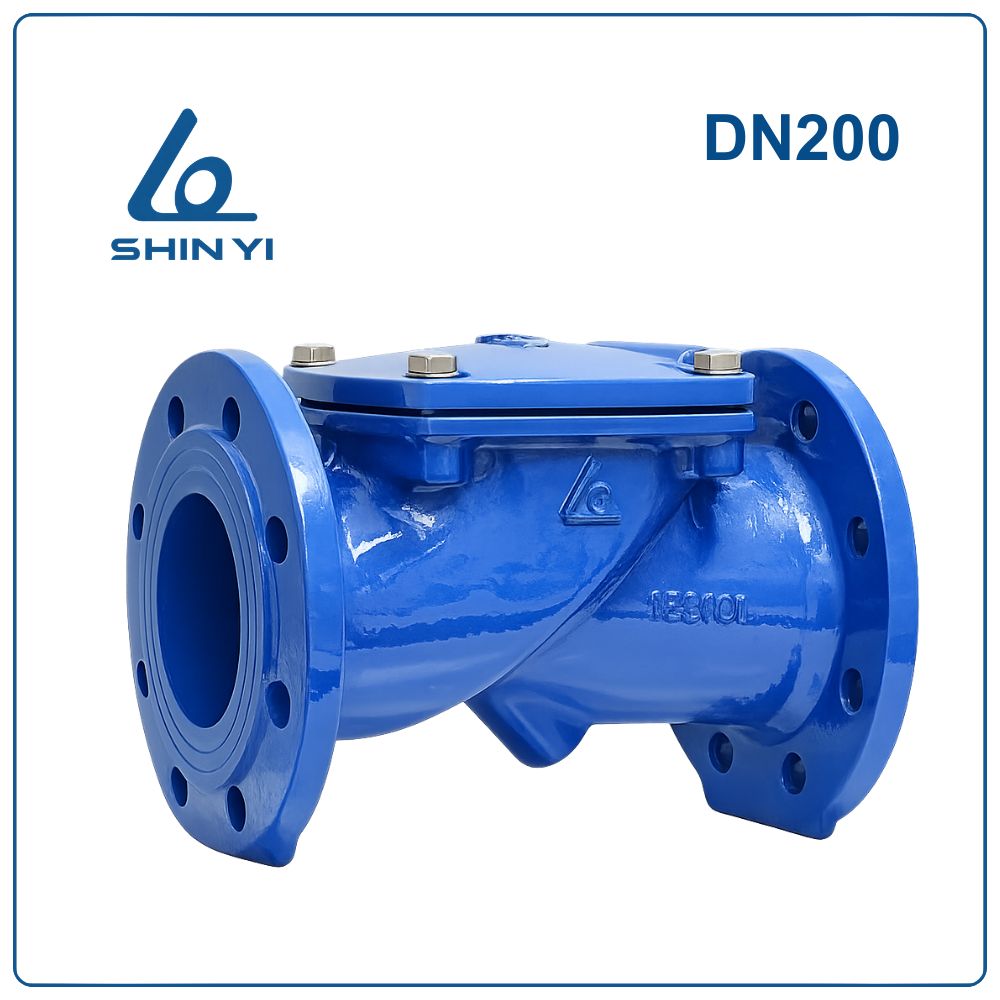

Van 1 chiều lá lật Shinyi DN200

Khái niệm Van 1 chiều lá lật Shinyi DN200

Van 1 chiều lá lật Shinyi DN200 (Phi 219 – 8 inch) là loại van cơ học thuộc nhóm van một chiều, được thiết kế để chỉ cho phép lưu chất đi qua theo một hướng nhất định trong hệ thống đường ống. Khi lưu chất di chuyển đúng chiều thiết kế, van sẽ cho phép dòng chảy đi qua, đồng thời ngăn chặn dòng lưu chất quay ngược trở lại hệ thống.

Kích thước DN200 tương đương 8 inch hoặc đường kính ống khoảng 219 mm, thường được sử dụng trong các hệ thống có lưu lượng nước lớn.

Thông số kỹ thuật Van 1 chiều lá lật Shinyi DN200

Đặc điểm nổi bật của Van 1 chiều lá lật Shinyi DN200

Van 1 chiều lá lật Shinyi DN200 được thiết kế tối ưu để vận hành ổn định trong các hệ thống đường ống có lưu lượng lớn.

Kết cấu chắc chắn và bền bỉ
Thân van được chế tạo từ gang cầu có khả năng chịu lực và chịu áp suất cao, bề mặt phủ sơn epoxy giúp chống ăn mòn hiệu quả.

Hoạt động hoàn toàn tự động
Van vận hành dựa trên áp lực dòng chảy nên không cần điều khiển bằng tay hay thiết bị điện.

Tổn thất áp suất thấp
Thiết kế đĩa van dạng lá lật giúp dòng chảy đi qua thuận lợi và giảm lực cản trong đường ống.

Độ kín cao
Đĩa van bọc cao su EPDM giúp tăng khả năng làm kín khi đóng, hạn chế rò rỉ lưu chất.

Bảo trì thuận tiện
Thiết kế nắp van tháo rời giúp dễ dàng kiểm tra và bảo dưỡng các bộ phận bên trong.

So sánh Van 1 chiều lá lật DN200 và Van 1 chiều lò xo DN200

Hai loại van 1 chiều phổ biến trong hệ thống đường ống là van lá lật và van lò xo. Mỗi loại có những ưu điểm riêng.

Việc lựa chọn loại van phù hợp phụ thuộc vào áp lực hệ thống và yêu cầu kỹ thuật của từng công trình.

Cấu tạo Van 1 chiều lá lật Shinyi DN200

Theo bản vẽ kỹ thuật của nhà sản xuất, van 1 chiều lá lật Shinyi RDCV gồm các bộ phận chính sau:

1. Thân van (Body)
   Được chế tạo từ gang cầu (Ductile Iron) theo tiêu chuẩn ASTM A536 / EN GJS 500-7, có khả năng chịu áp lực cao và chống ăn mòn tốt.
2. Gioăng làm kín (O-ring)
   Làm từ cao su NBR, có nhiệm vụ tăng độ kín giữa các bề mặt tiếp xúc và ngăn rò rỉ lưu chất.
3. Đĩa van (Disc)
   Đĩa van được chế tạo từ thép bọc cao su, bên ngoài là cao su EPDM giúp tăng độ kín và giảm tiếng ồn khi đóng van.

Các chi tiết bên trong đĩa van gồm:

• 3-1. Trục (Shaft): thép carbon theo tiêu chuẩn ASTM 1045
• 3-2. Bề mặt làm kín (Seat): cao su EPDM
• 3-3. Lớp gia cường (Reinforcement Fabric): vật liệu nylon
• 3-4. Tấm đĩa (Disc Plate): thép carbon ASTM 283M

4. Nắp van (Cover)
   Được làm từ gang cầu ASTM A536, giúp bảo vệ cơ cấu bên trong và hỗ trợ quá trình bảo trì.
5. Bu lông (Bolt)
   Chế tạo từ thép mạ kẽm ASTM A105, có nhiệm vụ liên kết nắp van với thân van.
6. Vòng đệm (Washer)
   Được làm từ thép mạ kẽm ASTM A105, giúp phân bố lực siết bu lông đều hơn.

Nguyên lý hoạt động

Van 1 chiều lá lật Shinyi DN200 hoạt động dựa trên sự chênh lệch áp lực của dòng lưu chất.

Khi dòng nước đi theo đúng hướng thiết kế, áp lực dòng chảy sẽ đẩy đĩa van mở ra để nước đi qua. Khi dòng chảy giảm hoặc dừng, đĩa van sẽ tự động quay về vị trí đóng nhờ trọng lực.

Trong trường hợp xảy ra dòng chảy ngược, áp lực từ phía sau sẽ ép chặt đĩa van vào bề mặt làm kín, ngăn không cho lưu chất quay ngược về phía hệ thống bơm.

Ứng dụng của Van 1 chiều lá lật Shinyi DN200

Van được sử dụng rộng rãi trong nhiều hệ thống kỹ thuật như:

• Hệ thống cấp nước đô thị
• Trạm bơm nước công nghiệp
• Hệ thống phòng cháy chữa cháy (PCCC)
• Nhà máy xử lý nước và nước thải
• Hệ thống đường ống kỹ thuật trong nhà máy
• Các công trình hạ tầng kỹ thuật

Lưu ý khi lắp đặt và sử dụng

Để van hoạt động hiệu quả và bền bỉ, cần chú ý:

• Lắp đặt đúng chiều mũi tên trên thân van.
• Nên lắp van theo phương ngang để đĩa van hoạt động ổn định.
• Kiểm tra gioăng và mặt bích trước khi lắp đặt.
• Siết bu lông đều lực để đảm bảo độ kín.
• Thực hiện kiểm tra và vệ sinh định kỳ để tránh cặn bẩn làm kẹt đĩa van.
