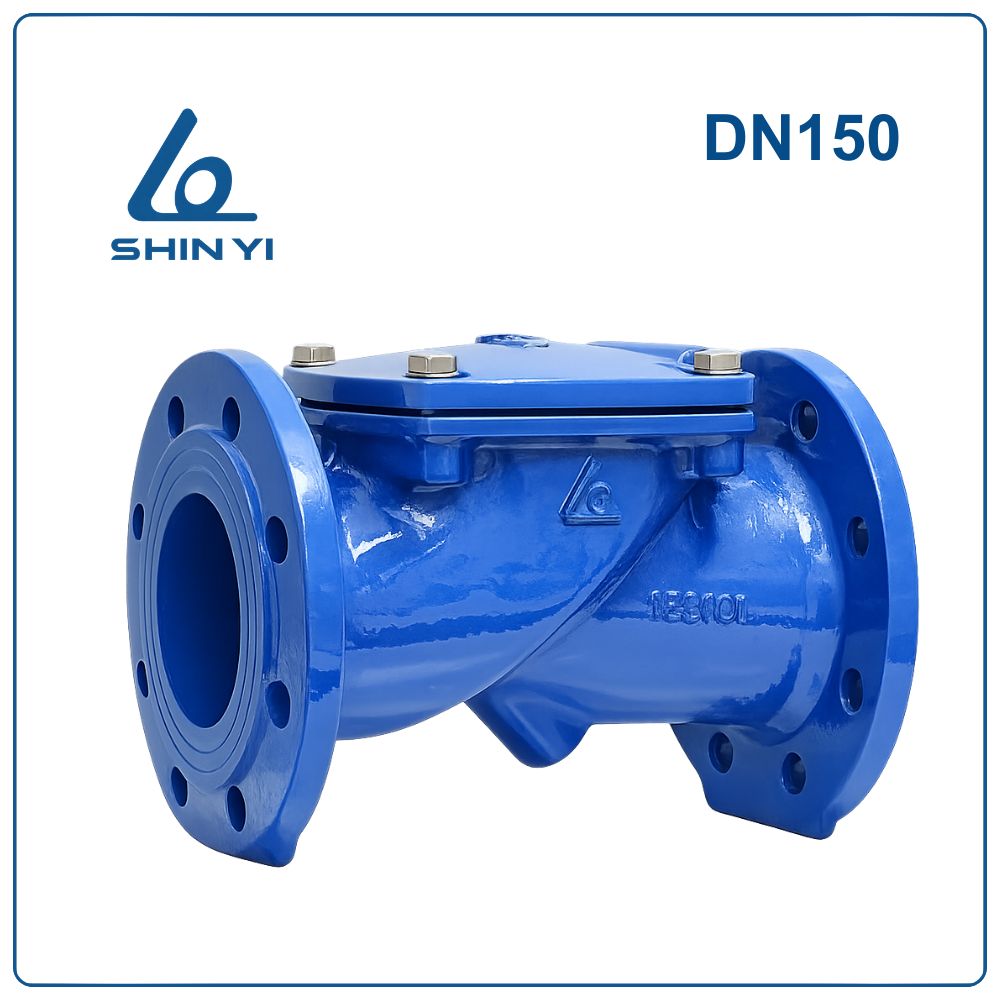

Van 1 chiều lá lật Shinyi DN150

Khái niệm Van 1 chiều lá lật Shinyi DN150

Van 1 chiều lá lật Shinyi DN150 (Phi 168 – 6 inch) là loại van thuộc nhóm van một chiều, được thiết kế để kiểm soát hướng dòng chảy trong đường ống. Van cho phép lưu chất đi qua theo một hướng cố định và ngăn không cho lưu chất quay ngược trở lại hệ thống.

Kích thước DN150 là kích thước danh nghĩa của van, tương đương 6 inch hoặc đường kính ống khoảng 168 mm. Đây là kích thước được sử dụng phổ biến trong các hệ thống đường ống có lưu lượng lớn.

Thông số kỹ thuật Van 1 chiều lá lật Shinyi DN150

Đặc điểm nổi bật của Van 1 chiều lá lật Shinyi DN150

Van 1 chiều lá lật Shinyi DN150 model RDCV được thiết kế tối ưu để đáp ứng yêu cầu vận hành ổn định trong các hệ thống đường ống công nghiệp và dân dụng.

Kết cấu chắc chắn, độ bền cao
Thân van được chế tạo từ gang cầu có khả năng chịu áp lực lớn và được phủ lớp sơn epoxy chống ăn mòn, giúp tăng tuổi thọ sản phẩm.

Vận hành hoàn toàn tự động
Van hoạt động nhờ sự thay đổi của áp lực dòng chảy mà không cần sự can thiệp của con người hoặc thiết bị điều khiển.

Giảm tổn thất áp lực trong hệ thống
Thiết kế đĩa van dạng lật giúp dòng chảy đi qua thuận lợi, hạn chế lực cản và duy trì áp suất ổn định.

Độ kín cao, hạn chế rò rỉ
Đĩa van được bọc cao su giúp tăng khả năng làm kín khi đóng, ngăn chặn hiệu quả hiện tượng dòng chảy ngược.

Dễ lắp đặt và bảo trì
Van sử dụng kết nối mặt bích tiêu chuẩn nên việc lắp đặt và tháo lắp kiểm tra rất thuận tiện.

So sánh van 1 chiều lá lật Shinyi DN150 và van 1 chiều lò xo

Trên thị trường hiện nay, hai loại van 1 chiều phổ biến là van lá lật và van lò xo. Mỗi loại có đặc điểm và phạm vi ứng dụng khác nhau.

Việc lựa chọn loại van phụ thuộc vào đặc điểm hệ thống và yêu cầu kỹ thuật của từng công trình.

Cấu tạo Van 1 chiều lá lật Shinyi DN150

Van 1 chiều lá lật Shinyi DN150 có cấu tạo đơn giản nhưng đảm bảo độ bền và hiệu quả vận hành.

Thân van
Là bộ phận chính chịu áp lực của dòng chảy và bảo vệ các chi tiết bên trong.

Đĩa van
Đĩa van dạng lá lật giúp kiểm soát dòng chảy và đóng mở theo sự thay đổi của áp lực.

Trục bản lề
Giúp đĩa van chuyển động linh hoạt khi đóng mở.

Nắp van
Được liên kết với thân van bằng bu lông, thuận tiện cho việc bảo trì và kiểm tra.

Gioăng làm kín
Giúp tăng độ kín khi van đóng và hạn chế rò rỉ lưu chất.

Nguyên lý hoạt động

Van 1 chiều lá lật Shinyi DN150 hoạt động dựa trên sự chênh lệch áp lực của dòng lưu chất trong hệ thống.

Khi lưu chất di chuyển theo đúng hướng thiết kế, áp lực của dòng chảy sẽ tác động lên đĩa van khiến đĩa mở ra, cho phép lưu chất đi qua van. Khi dòng chảy giảm hoặc dừng lại, đĩa van sẽ quay trở lại vị trí đóng nhờ trọng lực.

Trong trường hợp xuất hiện dòng chảy ngược, áp lực từ phía ngược lại sẽ ép chặt đĩa van vào bề mặt làm kín, từ đó ngăn chặn lưu chất quay ngược về phía hệ thống bơm.

Ứng dụng của Van 1 chiều lá lật Shinyi DN150

Van được sử dụng rộng rãi trong nhiều hệ thống kỹ thuật:

• Hệ thống cấp nước sinh hoạt và cấp nước đô thị
• Trạm bơm nước công nghiệp
• Hệ thống phòng cháy chữa cháy (PCCC)
• Nhà máy xử lý nước và nước thải
• Hệ thống đường ống kỹ thuật trong nhà máy
• Các công trình hạ tầng kỹ thuật

Lưu ý khi lắp đặt và sử dụng

Để van hoạt động ổn định và đạt hiệu quả cao, cần lưu ý:

• Lắp đặt van đúng chiều mũi tên trên thân van.
• Nên lắp van theo phương ngang để đĩa van hoạt động ổn định.
• Kiểm tra bề mặt mặt bích và gioăng trước khi lắp đặt.
• Siết bu lông đều lực để đảm bảo độ kín.
• Thực hiện kiểm tra và vệ sinh định kỳ để tránh cặn bẩn làm kẹt đĩa van.
