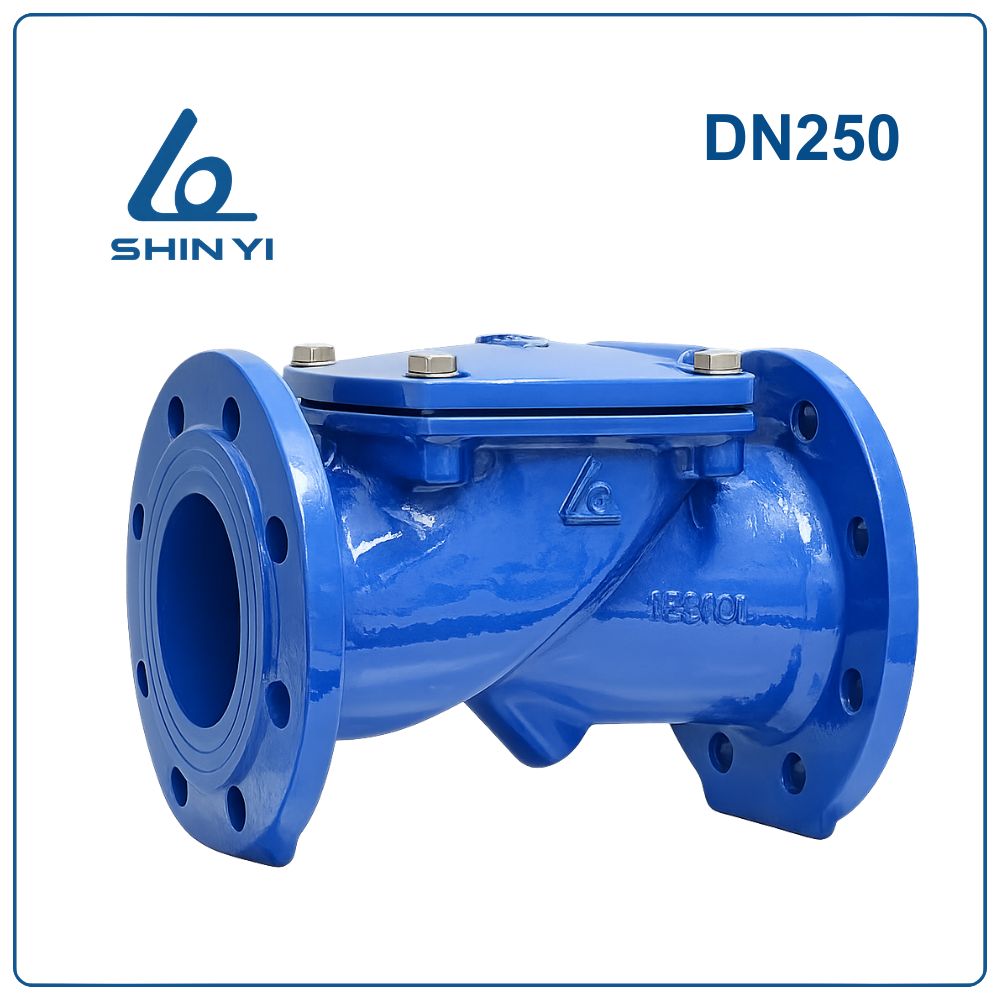

Van 1 chiều lá lật Shinyi DN250

Khái niệm Van 1 chiều lá lật Shinyi DN250

Van 1 chiều lá lật Shinyi DN250 (Phi 273 – 10 inch) là loại van tự động chỉ cho phép lưu chất đi qua theo một hướng nhất định và ngăn dòng chảy quay ngược lại hệ thống.

Kích thước DN250 tương đương 10 inch – đường kính ống khoảng 273 mm, thường được sử dụng trong các tuyến ống chính của hệ thống cấp nước, trạm bơm hoặc nhà máy xử lý nước.

Thông số kỹ thuật Van 1 chiều lá lật Shinyi DN250

Đặc điểm nổi bật của Van 1 chiều lá lật Shinyi DN250

Van 1 chiều DN250 được thiết kế để đáp ứng yêu cầu vận hành trong hệ thống đường ống có lưu lượng lớn.

Kết cấu thân van chắc chắn
Thân van được chế tạo từ gang cầu có khả năng chịu áp lực và chống ăn mòn tốt, phù hợp với môi trường nước trong thời gian dài.

Đĩa van bọc cao su đàn hồi
Đĩa van được bọc cao su EPDM giúp tăng độ kín khi đóng và giảm va đập khi dòng chảy thay đổi.

Tổn thất áp lực thấp
Thiết kế lá lật giúp dòng chảy đi qua van thuận lợi và hạn chế cản trở lưu lượng.

Hoạt động hoàn toàn tự động
Van đóng mở dựa trên áp lực dòng chảy mà không cần điều khiển thủ công.

Bảo trì thuận tiện
Nắp van có thể tháo rời giúp kiểm tra và thay thế các bộ phận bên trong dễ dàng.

So sánh Van 1 chiều lá lật DN250 và Van 1 chiều lò xo DN250

Hai loại van này đều có chức năng chống dòng chảy ngược nhưng cấu tạo và đặc điểm vận hành khác nhau.

Trong hệ thống có lưu lượng lớn như DN250, van lá lật thường được ưu tiên sử dụng vì khả năng lưu thông dòng chảy tốt hơn.

Cấu tạo Van 1 chiều lá lật Shinyi DN250

Theo bản vẽ kỹ thuật của nhà sản xuất, van 1 chiều gồm các bộ phận chính:

1. Thân van (Body)
   Được chế tạo từ gang cầu Ductile Iron theo tiêu chuẩn ASTM A536 / EN GJS 500-7, có khả năng chịu áp lực và chống ăn mòn tốt.
2. Gioăng làm kín (O-Ring)
   Được làm từ cao su NBR, giúp đảm bảo độ kín giữa các bề mặt lắp ghép.
3. Đĩa van (Disc)
   Đĩa van được chế tạo từ thép bọc cao su EPDM, đảm bảo độ kín và giảm va đập khi đóng.

Các chi tiết bên trong đĩa van gồm:

• 3-1. Trục (Shaft): thép carbon ASTM 1045
• 3-2. Bề mặt làm kín (Seat): cao su EPDM
• 3-3. Lớp gia cường (Reinforcement Fabric): nylon
• 3-4. Tấm đĩa (Disc Plate): thép carbon ASTM 283M

4. Nắp van (Cover)
   Làm từ gang cầu ASTM A536, giúp bảo vệ cơ cấu bên trong.
5. Bu lông (Bolt)
   Chế tạo từ thép mạ kẽm ASTM A105, giúp cố định nắp van với thân van.
6. Vòng đệm (Washer)
   Được làm từ thép mạ kẽm, giúp phân bố lực siết bu lông đồng đều.

Nguyên lý hoạt động

Van 1 chiều lá lật DN250 hoạt động dựa trên sự chênh lệch áp lực của dòng lưu chất trong đường ống.

Khi dòng nước chảy theo đúng chiều thiết kế, áp lực dòng chảy sẽ đẩy đĩa van mở ra để lưu chất đi qua. Khi dòng chảy giảm hoặc dừng, đĩa van sẽ tự đóng lại nhờ trọng lực.

Nếu xuất hiện dòng chảy ngược, áp lực từ phía sau sẽ ép đĩa van vào bề mặt làm kín để ngăn lưu chất quay ngược trở lại hệ thống.

Ứng dụng của Van 1 chiều lá lật Shinyi DN250

Van được sử dụng phổ biến trong:

• Hệ thống cấp nước đô thị
• Trạm bơm nước công suất lớn
• Nhà máy xử lý nước
• Hệ thống phòng cháy chữa cháy (PCCC)
• Hệ thống đường ống công nghiệp

Lưu ý khi lắp đặt và sử dụng

Để đảm bảo van hoạt động ổn định và bền bỉ:

• Lắp đặt đúng chiều mũi tên trên thân van
• Nên lắp theo phương ngang để đĩa van hoạt động ổn định
• Kiểm tra gioăng và mặt bích trước khi lắp đặt
• Siết bu lông đều lực để đảm bảo độ kín
• Thực hiện bảo trì định kỳ để tránh cặn bẩn làm kẹt đĩa van
