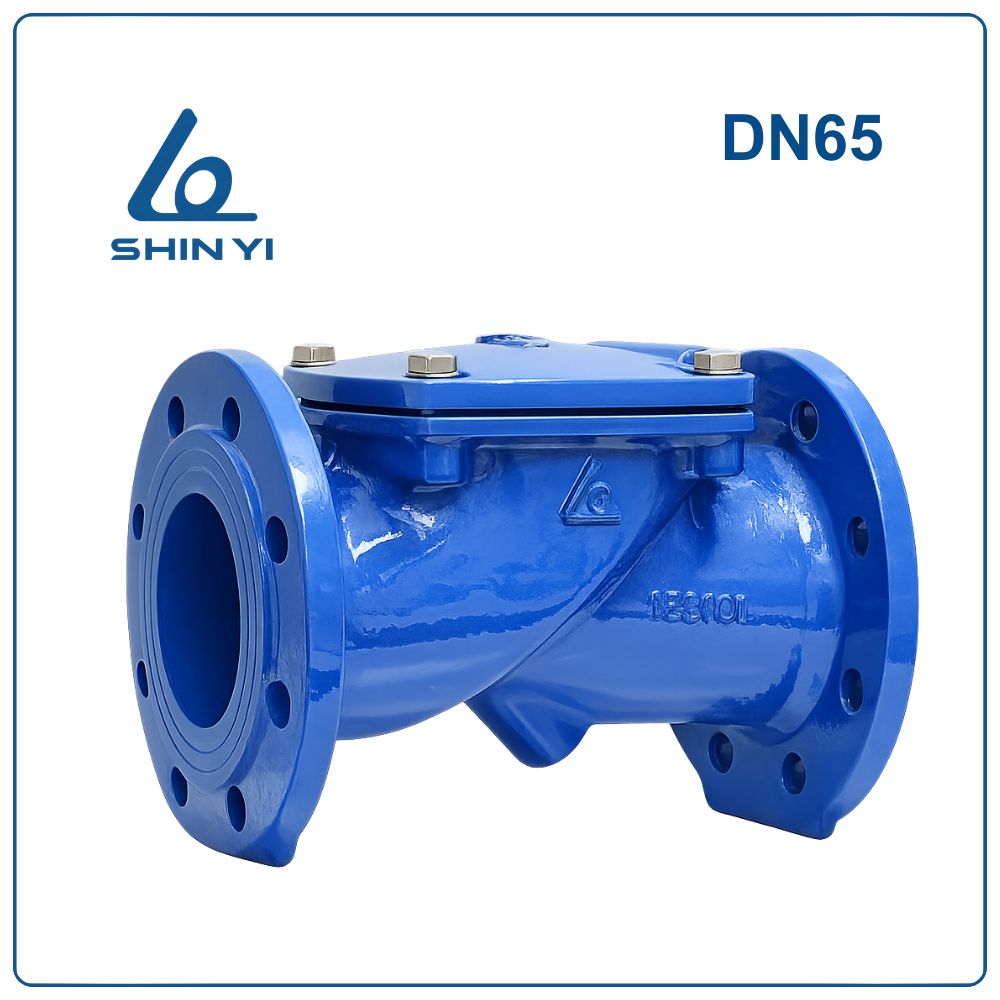

Van 1 chiều lá lật Shinyi DN65

Khái niệm Van 1 chiều lá lật Shinyi DN65

Van 1 chiều lá lật Shinyi DN65 (Phi 76 – 2.1/2 inch) là loại van chỉ cho phép dòng lưu chất đi qua theo một chiều nhất định và tự động ngăn dòng chảy ngược trong đường ống.

Kích thước DN65 tương đương 2.5 inch – đường kính ống khoảng 76 mm, thường được sử dụng trong hệ thống cấp nước, hệ thống bơm và các đường ống kỹ thuật trong công trình.

Thông số kỹ thuật Van 1 chiều lá lật Shinyi DN65

Đặc điểm nổi bật của Van 1 chiều lá lật Shinyi DN65

Van 1 chiều RDCV DN65 được thiết kế nhằm đảm bảo độ bền và hiệu suất vận hành trong hệ thống đường ống cỡ nhỏ và trung bình.

Thân van gang cầu bền chắc
Thân van được chế tạo từ gang cầu có khả năng chịu áp lực tốt và chống ăn mòn trong môi trường nước.

Đĩa van bọc cao su EPDM
Thiết kế đĩa van bọc cao su giúp tăng độ kín khi đóng van và giảm tiếng ồn trong quá trình vận hành.

Tổn thất áp lực thấp
Cơ cấu lá lật giúp dòng lưu chất đi qua dễ dàng và hạn chế cản trở dòng chảy.

Vận hành hoàn toàn tự động
Van đóng mở nhờ áp lực của dòng chảy mà không cần điều khiển bên ngoài.

Lắp đặt thuận tiện
Kết nối mặt bích theo tiêu chuẩn giúp việc lắp đặt nhanh chóng và dễ dàng.

So sánh Van 1 chiều lá lật DN65 và Van 1 chiều lò xo DN65

Hai loại van một chiều phổ biến trong hệ thống đường ống là van lá lật và van lò xo, mỗi loại có đặc điểm riêng.

Trong hệ thống cấp nước thông thường, van lá lật DN65 thường được lựa chọn vì có lưu lượng dòng chảy ổn định và ít gây cản trở dòng nước.

Cấu tạo Van 1 chiều lá lật Shinyi DN65

Theo bản vẽ kỹ thuật của nhà sản xuất, van 1 chiều RDCV gồm các bộ phận chính:

1. Thân van (Body)
   Được chế tạo từ gang cầu (Ductile Iron) theo tiêu chuẩn ASTM A536 / EN GJS 500-7, có độ bền cao và khả năng chịu áp lực tốt.
2. Gioăng làm kín (O-Ring)
   Được làm từ cao su NBR, giúp tăng độ kín giữa các bề mặt tiếp xúc.
3. Đĩa van (Disc)
   Đĩa van được chế tạo từ thép bọc cao su EPDM, giúp tăng độ kín và giảm va đập khi đóng van.

Các chi tiết bên trong đĩa van gồm:

• 3-1. Trục (Shaft): thép carbon ASTM 1045
• 3-2. Bề mặt làm kín (Seat): cao su EPDM
• 3-3. Lớp gia cường (Reinforcement Fabric): nylon
• 3-4. Tấm đĩa (Disc Plate): thép carbon ASTM 283M

4. Nắp van (Cover)
   Được làm từ gang cầu ASTM A536, giúp bảo vệ cơ cấu bên trong.
5. Bu lông (Bolt)
   Chế tạo từ thép mạ kẽm ASTM A105, dùng để liên kết nắp van với thân van.
6. Vòng đệm (Washer)
   Được làm từ thép mạ kẽm, giúp phân bố lực siết bu lông đều hơn.

Nguyên lý hoạt động

Van 1 chiều lá lật DN65 hoạt động dựa trên sự chênh lệch áp lực của dòng lưu chất trong đường ống.

Khi dòng nước chảy theo đúng chiều thiết kế, áp lực dòng chảy sẽ đẩy đĩa van mở ra để lưu chất đi qua. Khi dòng chảy giảm hoặc dừng lại, đĩa van sẽ tự đóng nhờ trọng lực.

Nếu xảy ra dòng chảy ngược, áp lực phía sau sẽ ép chặt đĩa van vào bề mặt làm kín để ngăn lưu chất quay trở lại hệ thống.

Ứng dụng của Van 1 chiều lá lật Shinyi DN65

Van được sử dụng phổ biến trong nhiều hệ thống:

• Hệ thống cấp nước sinh hoạt
• Hệ thống bơm nước
• Đường ống kỹ thuật trong tòa nhà
• Hệ thống phòng cháy chữa cháy (PCCC)
• Hệ thống đường ống công nghiệp

Lưu ý khi lắp đặt và sử dụng

Để đảm bảo hiệu quả vận hành của van:

• Lắp đúng chiều mũi tên trên thân van
• Nên lắp van theo phương ngang
• Kiểm tra gioăng và mặt bích trước khi lắp đặt
• Siết bu lông đều lực để đảm bảo độ kín
• Bảo trì và kiểm tra định kỳ
