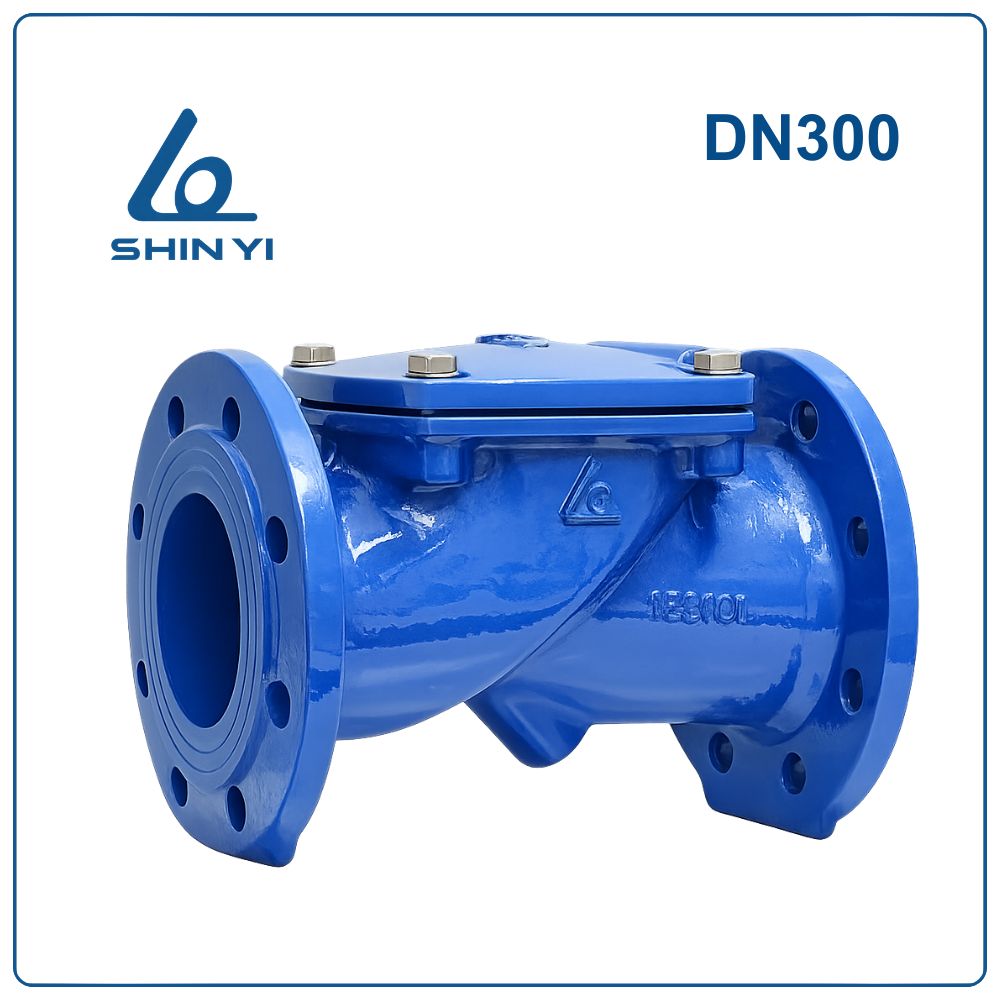

Khái niệm Van 1 chiều lá lật Shinyi DN300
Van 1 chiều lá lật Shinyi DN300 (Phi 323 – 12 inch) là loại van cho phép lưu chất đi qua theo một chiều nhất định và tự động ngăn dòng chảy ngược khi áp lực thay đổi.
Kích thước DN300 tương đương 12 inch – đường kính ống khoảng 323 mm, thường được lắp đặt trong các tuyến ống chính của hệ thống cấp nước, trạm bơm lớn hoặc nhà máy xử lý nước.

Thông số kỹ thuật Van 1 chiều lá lật Shinyi DN300
| Thông số | Giá trị |
| Thương hiệu | Shinyi |
| Model | RDCV |
| Kích thước | DN300 |
| Quy đổi kích thước | 12 inch – Ø323 mm |
| Chiều dài van (L) | 698 mm |
| Kiểu van | Van 1 chiều lá lật |
| Kiểu kết nối | Mặt bích |
| Tiêu chuẩn mặt bích | JIS / BS / DIN |
| Vật liệu thân van | Gang cầu |
| Đĩa van | Thép bọc cao su |
| Áp lực làm việc | PN10 – PN16 |
| Nhiệt độ làm việc | 0 – 80°C |
| Môi trường sử dụng | Nước sạch, nước thải, PCCC |

Đặc điểm nổi bật của Van 1 chiều lá lật Shinyi DN300
Van 1 chiều DN300 được thiết kế để đáp ứng yêu cầu vận hành trong các hệ thống đường ống công suất lớn.
Thân van chắc chắn và chịu áp lực tốt
Thân van được chế tạo từ gang cầu có độ bền cơ học cao, chịu được áp lực và môi trường làm việc khắc nghiệt.
Đĩa van bọc cao su EPDM
Lớp cao su EPDM giúp tăng độ kín khi van đóng và giảm tiếng ồn cũng như va đập trong quá trình vận hành.
Tổn thất áp lực thấp
Thiết kế lá lật giúp dòng chảy lưu thông thuận lợi, hạn chế cản trở dòng lưu chất.
Hoạt động hoàn toàn tự động
Van đóng mở theo áp lực dòng chảy, không cần nguồn điện hoặc điều khiển cơ học.
Dễ kiểm tra và bảo trì
Thiết kế nắp van tháo rời giúp thuận tiện cho việc bảo dưỡng và thay thế linh kiện khi cần thiết.
So sánh Van 1 chiều lá lật DN300 và Van 1 chiều lò xo DN300
Trong hệ thống đường ống lớn, việc lựa chọn đúng loại van một chiều giúp tối ưu hiệu quả vận hành.
| Tiêu chí | Van 1 chiều lá lật Shinyi DN300 | Van 1 chiều lò xo Shinyi DN300 |
| Cấu tạo | Đĩa van dạng lá lật gắn bản lề | Đĩa van kết hợp lò xo |
| Cơ chế đóng | Đóng nhờ trọng lực và áp lực ngược | Đóng nhờ lực đàn hồi của lò xo |
| Tổn thất áp suất | Thấp | Cao hơn |
| Lưu lượng dòng chảy | Phù hợp lưu lượng lớn | Phù hợp hệ thống áp lực cao |
| Khả năng chống búa nước | Tốt | Rất tốt |
| Ứng dụng | Hệ thống cấp nước, trạm bơm | Hệ thống đường ống áp lực cao |
Đối với các hệ thống DN300 có lưu lượng lớn, van lá lật thường được ưu tiên vì giảm cản trở dòng chảy và tiết kiệm năng lượng bơm.
Cấu tạo Van 1 chiều lá lật Shinyi DN300
Theo bản vẽ kỹ thuật của nhà sản xuất, van 1 chiều RDCV gồm các bộ phận chính:
- Thân van (Body)
Được chế tạo từ gang cầu Ductile Iron theo tiêu chuẩn ASTM A536 / EN GJS 500-7, có khả năng chịu áp lực và chống ăn mòn tốt. - Gioăng làm kín (O-Ring)
Làm từ cao su NBR, giúp tăng độ kín giữa các bề mặt tiếp xúc. - Đĩa van (Disc)
Đĩa van được chế tạo từ thép bọc cao su EPDM, giúp tăng độ kín và giảm va đập khi đóng van.
Các chi tiết bên trong đĩa van gồm:
- 3-1. Trục (Shaft): thép carbon ASTM 1045
- 3-2. Bề mặt làm kín (Seat): cao su EPDM
- 3-3. Lớp gia cường (Reinforcement Fabric): nylon
- 3-4. Tấm đĩa (Disc Plate): thép carbon ASTM 283M
- Nắp van (Cover)
Làm từ gang cầu ASTM A536, giúp bảo vệ các bộ phận bên trong. - Bu lông (Bolt)
Chế tạo từ thép mạ kẽm ASTM A105, dùng để liên kết nắp van với thân van. - Vòng đệm (Washer)
Được làm từ thép mạ kẽm, giúp phân bố lực siết bu lông đồng đều.

Nguyên lý hoạt động
Van 1 chiều lá lật DN300 hoạt động dựa trên sự chênh lệch áp lực trong đường ống.
Khi dòng nước chảy theo đúng chiều thiết kế, áp lực dòng chảy sẽ đẩy đĩa van mở ra để lưu chất đi qua. Khi dòng chảy giảm hoặc dừng lại, đĩa van sẽ tự đóng nhờ trọng lực.
Nếu xảy ra dòng chảy ngược, áp lực phía sau sẽ ép đĩa van vào bề mặt làm kín để ngăn dòng nước quay ngược.
Ứng dụng của Van 1 chiều lá lật Shinyi DN300
Van được ứng dụng rộng rãi trong nhiều hệ thống lớn:
- Hệ thống cấp nước đô thị
- Trạm bơm nước công suất lớn
- Nhà máy xử lý nước
- Hệ thống phòng cháy chữa cháy (PCCC)
- Hệ thống đường ống công nghiệp và hạ tầng
Lưu ý khi lắp đặt và sử dụng
Để đảm bảo hiệu quả vận hành của van:
- Lắp đúng chiều mũi tên trên thân van
- Nên lắp van theo phương ngang
- Kiểm tra gioăng và bề mặt mặt bích trước khi lắp
- Siết bu lông đều lực để đảm bảo độ kín
- Kiểm tra định kỳ để tránh cặn bẩn làm kẹt đĩa van
