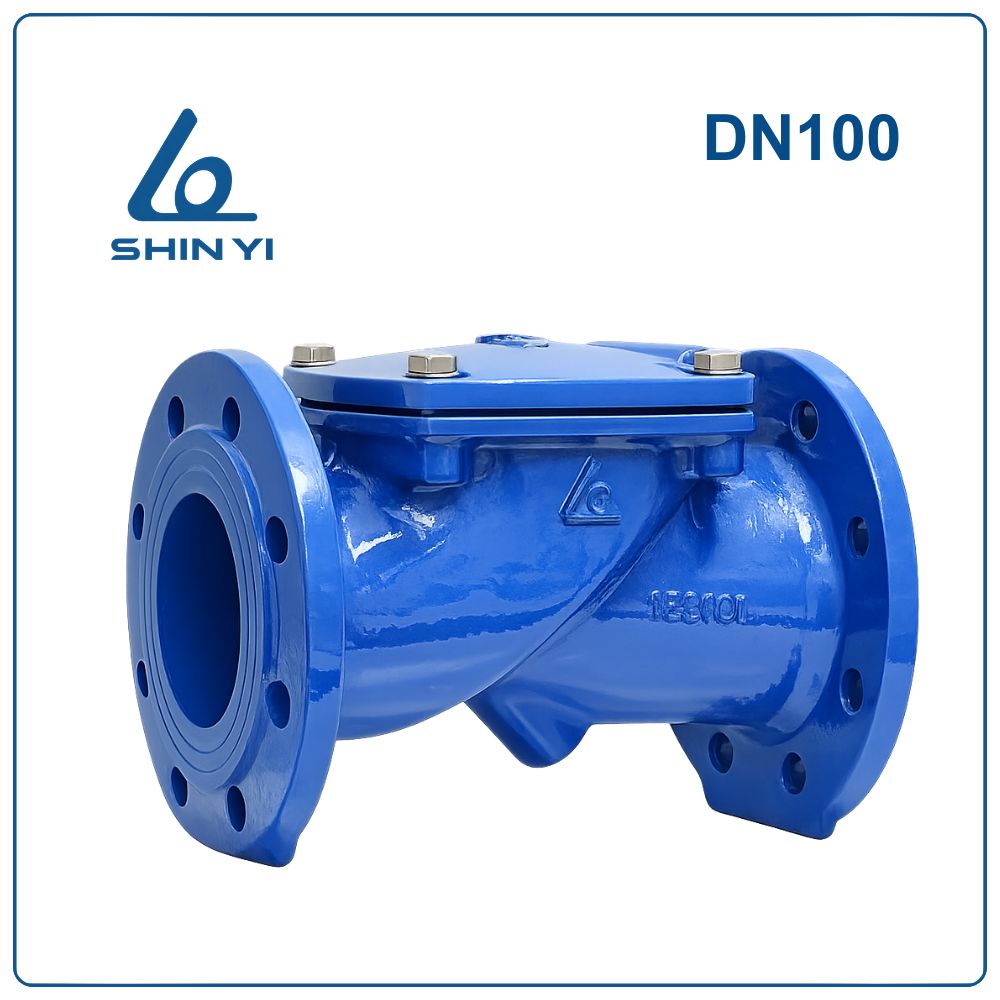

Van 1 chiều lá lật Shinyi DN100

Khái niệm Van 1 chiều lá lật Shinyi DN100

Van 1 chiều lá lật Shinyi DN100 (Phi 114 – 4 inch) là loại van chỉ cho phép lưu chất đi qua theo một hướng duy nhất. Khi dòng chảy đi đúng chiều, đĩa van sẽ mở ra để lưu chất lưu thông. Khi dòng chảy dừng hoặc đảo chiều, đĩa van sẽ tự động đóng lại để ngăn không cho lưu chất quay ngược trở lại.

Kích thước DN100 là kích thước danh nghĩa của van, tương đương đường kính ống khoảng 114 mm (4 inch). Đây là kích thước được sử dụng phổ biến trong các hệ thống đường ống trung bình và lớn như trạm bơm, hệ thống cấp nước đô thị hoặc hệ thống phòng cháy chữa cháy.

Thông số kỹ thuật Van 1 chiều lá lật Shinyi DN100

Đặc điểm nổi bật của Van 1 chiều lá lật Shinyi DN100

Van 1 chiều lá lật Shinyi DN100 sở hữu nhiều ưu điểm giúp sản phẩm được sử dụng rộng rãi trong các hệ thống kỹ thuật.

Kết cấu chắc chắn, độ bền cao
Thân van được chế tạo từ gang cầu có khả năng chịu áp lực tốt, bên ngoài được phủ sơn epoxy chống ăn mòn, giúp tăng tuổi thọ trong môi trường nước và môi trường ẩm.

Hoạt động hoàn toàn tự động
Van vận hành dựa trên áp lực dòng chảy mà không cần điều khiển bằng tay hoặc thiết bị điện, giúp hệ thống vận hành ổn định và tiết kiệm chi phí.

Tổn thất áp suất thấp
Thiết kế đĩa van dạng lá lật cho phép dòng chảy đi qua với lực cản nhỏ, hạn chế suy giảm áp lực trong đường ống.

Độ kín cao, chống rò rỉ hiệu quả
Bề mặt đĩa van thường được bọc cao su giúp tăng độ kín khi đóng, ngăn chặn hiện tượng rò rỉ hoặc dòng chảy ngược.

Dễ lắp đặt và bảo trì
Van sử dụng kết nối mặt bích tiêu chuẩn nên việc lắp đặt và tháo lắp bảo trì rất thuận tiện.

So sánh Van 1 chiều lá lật Shinyi DN100 và Van 1 chiều lò xo

Trong hệ thống đường ống, ngoài van 1 chiều lá lật còn có loại van 1 chiều lò xo. Mỗi loại đều có nguyên lý và đặc điểm riêng.

Tùy vào đặc điểm hệ thống và yêu cầu kỹ thuật mà người dùng có thể lựa chọn loại van phù hợp.

Cấu tạo Van 1 chiều lá lật Shinyi DN100

Van được thiết kế với cấu tạo đơn giản nhưng đảm bảo hiệu quả vận hành và độ bền cao.

Thân van
Là bộ phận chính của van, được chế tạo từ gang cầu chịu áp lực cao và được phủ lớp sơn chống ăn mòn.

Đĩa van
Đĩa van có dạng lá lật, khi có dòng chảy đi qua sẽ mở ra và khi dòng chảy dừng sẽ tự động đóng lại.

Trục bản lề
Là bộ phận giúp đĩa van có thể chuyển động đóng mở linh hoạt.

Nắp van
Nắp van được liên kết với thân bằng bu lông, giúp bảo vệ cơ cấu bên trong và thuận tiện cho việc bảo trì.

Gioăng làm kín
Được làm từ cao su hoặc vật liệu đàn hồi, giúp tăng độ kín của van khi đóng.

Nguyên lý hoạt động

Van 1 chiều lá lật Shinyi DN100 hoạt động dựa trên áp lực của dòng lưu chất.

Khi máy bơm hoạt động, dòng nước đi qua van sẽ tạo áp lực đẩy đĩa van mở ra, cho phép lưu chất đi qua dễ dàng. Khi dòng chảy giảm hoặc dừng, đĩa van sẽ tự động đóng lại nhờ trọng lực hoặc áp lực ngược.

Nếu xảy ra hiện tượng dòng chảy đảo chiều, đĩa van sẽ lập tức ép chặt vào bề mặt làm kín, ngăn không cho nước chảy ngược lại hệ thống.

Ứng dụng của Van 1 chiều lá lật Shinyi DN100

Nhờ khả năng ngăn dòng chảy ngược hiệu quả, van được ứng dụng rộng rãi trong nhiều hệ thống kỹ thuật:

• Hệ thống cấp nước sinh hoạt
• Trạm bơm nước công nghiệp
• Hệ thống phòng cháy chữa cháy (PCCC)
• Nhà máy xử lý nước và nước thải
• Hệ thống HVAC và đường ống kỹ thuật
• Các công trình hạ tầng đô thị

Lưu ý khi lắp đặt và sử dụng

Để đảm bảo van hoạt động ổn định và bền bỉ, cần chú ý một số điểm sau:

• Lắp đặt đúng chiều mũi tên trên thân van.
• Nên lắp đặt van theo phương nằm ngang để đĩa van hoạt động ổn định.
• Kiểm tra bề mặt mặt bích và gioăng trước khi lắp đặt.
• Siết bu lông đều lực để đảm bảo độ kín.
• Định kỳ kiểm tra và vệ sinh van để tránh cặn bẩn làm kẹt đĩa van.
