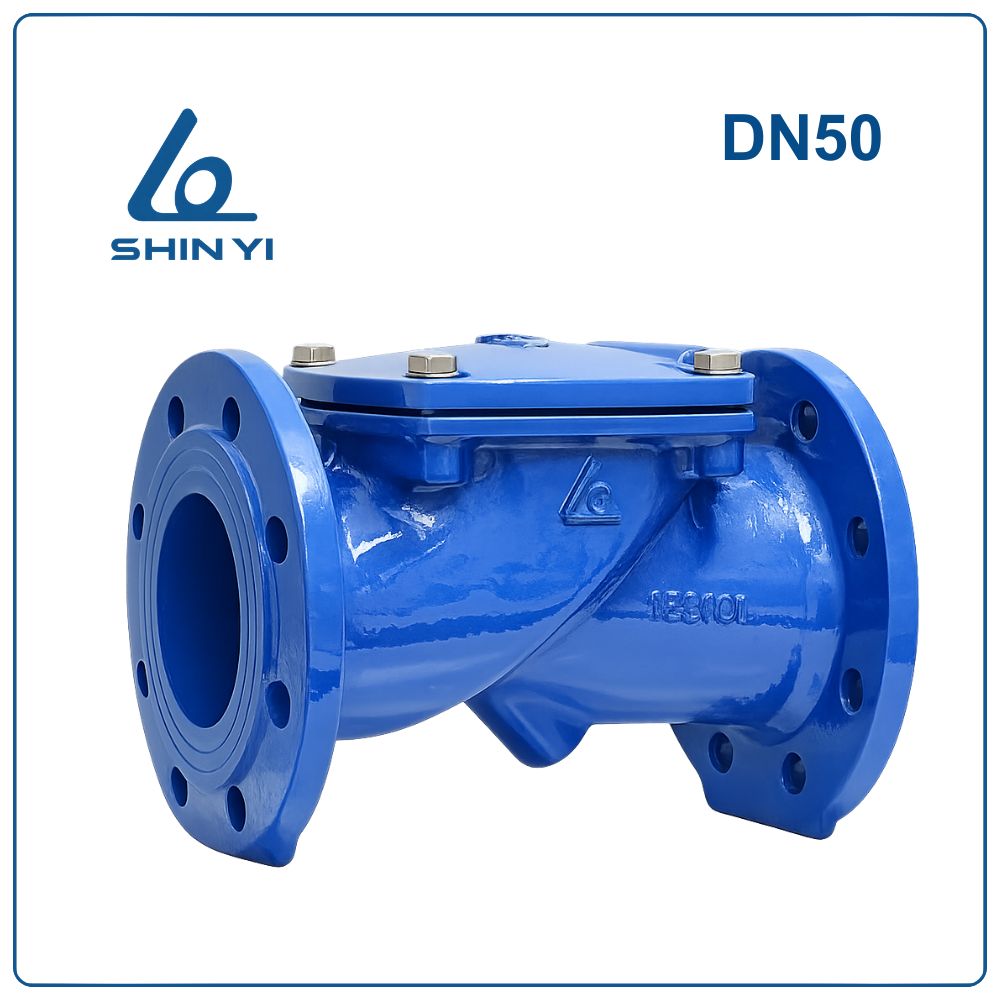

Van 1 chiều lá lật Shinyi DN50

Khái niệm Van 1 chiều lá lật Shinyi DN50

Van 1 chiều lá lật Shinyi DN50 (Phi 60 – 2 inch) là loại van tự động chỉ cho phép lưu chất đi theo một hướng nhất định và ngăn dòng chảy quay ngược lại hệ thống.

Kích thước DN50 tương đương 2 inch – đường kính ống khoảng 60 mm, thường được sử dụng trong các hệ thống cấp nước dân dụng, đường ống kỹ thuật và hệ thống bơm có lưu lượng nhỏ đến trung bình.

Thông số kỹ thuật Van 1 chiều lá lật Shinyi DN50

Đặc điểm nổi bật của Van 1 chiều lá lật Shinyi DN50

Van 1 chiều DN50 được thiết kế nhằm đảm bảo khả năng vận hành ổn định trong hệ thống đường ống có kích thước nhỏ.

Kết cấu thân van bền chắc
Thân van được chế tạo từ gang cầu có độ bền cơ học cao, chịu áp lực tốt và có khả năng chống ăn mòn.

Đĩa van bọc cao su EPDM
Thiết kế đĩa van bọc cao su giúp tăng khả năng làm kín khi van đóng và giảm tiếng ồn khi vận hành.

Tổn thất áp lực thấp
Cơ cấu lá lật giúp lưu chất đi qua van dễ dàng, giảm cản trở dòng chảy.

Hoạt động hoàn toàn tự động
Van đóng mở nhờ áp lực của dòng lưu chất mà không cần tác động bên ngoài.

Dễ lắp đặt và bảo trì
Thiết kế kết nối mặt bích tiêu chuẩn giúp việc lắp đặt nhanh chóng và thuận tiện.

So sánh Van 1 chiều lá lật DN50 và Van 1 chiều lò xo DN50

Trong hệ thống đường ống nhỏ, hai loại van một chiều thường được sử dụng là van lá lật và van lò xo.

Van lá lật DN50 thường được sử dụng trong các hệ thống cấp nước vì có lưu lượng dòng chảy ổn định và ít gây cản trở.

Cấu tạo Van 1 chiều lá lật Shinyi DN50

Theo thiết kế kỹ thuật của nhà sản xuất, van 1 chiều RDCV gồm các bộ phận chính:

1. Thân van (Body)
   Được chế tạo từ gang cầu (Ductile Iron) theo tiêu chuẩn ASTM A536 / EN GJS 500-7, có khả năng chịu áp lực và chống ăn mòn tốt.
2. Gioăng làm kín (O-Ring)
   Làm từ cao su NBR, giúp tăng độ kín giữa các bề mặt lắp ghép.
3. Đĩa van (Disc)
   Đĩa van được chế tạo từ thép bọc cao su EPDM, giúp tăng độ kín khi đóng van.

Các chi tiết bên trong đĩa van gồm:

• 3-1. Trục (Shaft): thép carbon ASTM 1045
• 3-2. Bề mặt làm kín (Seat): cao su EPDM
• 3-3. Lớp gia cường (Reinforcement Fabric): nylon
• 3-4. Tấm đĩa (Disc Plate): thép carbon ASTM 283M

4. Nắp van (Cover)
   Được làm từ gang cầu ASTM A536, giúp bảo vệ cơ cấu bên trong.
5. Bu lông (Bolt)
   Chế tạo từ thép mạ kẽm ASTM A105, dùng để cố định nắp van.
6. Vòng đệm (Washer)
   Được làm từ thép mạ kẽm, giúp phân bố lực siết bu lông đều hơn.

Nguyên lý hoạt động

Van 1 chiều lá lật DN50 hoạt động dựa trên sự chênh lệch áp lực của dòng lưu chất trong đường ống.

Khi dòng nước chảy theo đúng chiều thiết kế, áp lực dòng chảy sẽ đẩy đĩa van mở ra để lưu chất đi qua. Khi dòng chảy giảm hoặc dừng lại, đĩa van sẽ tự đóng nhờ trọng lực.

Nếu xuất hiện dòng chảy ngược, áp lực từ phía sau sẽ ép chặt đĩa van vào bề mặt làm kín để ngăn lưu chất quay trở lại hệ thống.

Ứng dụng của Van 1 chiều lá lật Shinyi DN50

Van được sử dụng phổ biến trong nhiều hệ thống:

• Hệ thống cấp nước sinh hoạt
• Hệ thống bơm nước dân dụng
• Đường ống kỹ thuật trong tòa nhà
• Hệ thống phòng cháy chữa cháy (PCCC)
• Hệ thống đường ống công nghiệp nhỏ

Lưu ý khi lắp đặt và sử dụng

Để đảm bảo hiệu quả vận hành của van:

• Lắp đặt đúng chiều mũi tên trên thân van
• Nên lắp van theo phương ngang để đĩa van hoạt động ổn định
• Kiểm tra gioăng và mặt bích trước khi lắp đặt
• Siết bu lông đều lực để đảm bảo độ kín
• Thực hiện kiểm tra và bảo trì định kỳ
