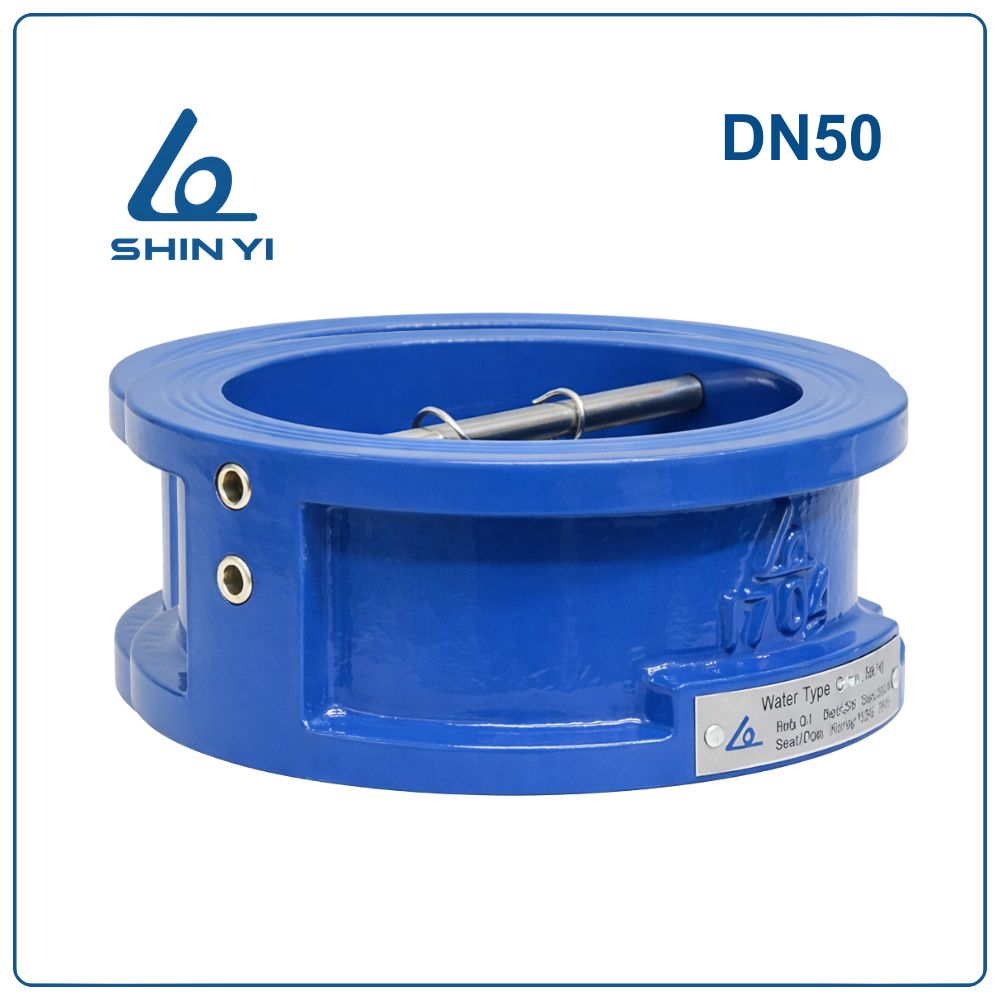

Van 1 chiều bướm Shinyi DN50

Van 1 chiều bướm Shinyi DN50 là gì?

Van 1 chiều bướm Shinyi DN50 (Phi 60 – 2inch) là thiết bị cơ học được sử dụng trong hệ thống đường ống nhằm ngăn dòng chảy ngược của lưu chất, giúp bảo vệ máy bơm, đồng hồ nước và các thiết bị phía trước khỏi hư hỏng do áp lực ngược.

Kích thước DN50 tương đương 2 inch (Ø60 mm), thường được lắp đặt trong các hệ thống cấp nước dân dụng, hệ thống bơm tăng áp, HVAC và hệ thống phòng cháy chữa cháy quy mô nhỏ.

Thông số kỹ thuật Van 1 chiều bướm Shinyi DN50

Ưu điểm của Van 1 chiều bướm Shinyi DN50

• Ngăn chảy ngược hiệu quả: Hai cánh van kết hợp lò xo giúp van đóng nhanh khi dòng chảy dừng, ngăn dòng nước quay ngược trong hệ thống DN50.
• Thiết kế nhỏ gọn: Kiểu wafer có chiều dài khoảng 40 – 45 mm, giúp tiết kiệm không gian lắp đặt trong hệ thống đường ống nhỏ.
• Độ bền cao: Thân van gang cầu phủ lớp sơn Epoxy chống ăn mòn, kết hợp với các chi tiết inox giúp tăng tuổi thọ sử dụng.
• Đóng nhanh, giảm búa nước: Thời gian đóng van khoảng 0.2 – 0.4 giây, giúp hạn chế rung động và hiện tượng búa nước.
• Lắp đặt linh hoạt: Van có thể lắp theo phương ngang hoặc phương đứng tùy theo thiết kế hệ thống.

Nguyên lý hoạt động

Van 1 chiều bướm Shinyi DN50 hoạt động dựa trên áp lực dòng chảy kết hợp lực đàn hồi của lò xo.

• Khi dòng nước chảy theo chiều đúng → áp lực dòng chảy đẩy hai cánh van mở ra.
• Khi dòng chảy giảm → lò xo kéo hai cánh van về vị trí đóng.
• Khi xuất hiện dòng chảy ngược → áp lực phía sau ép hai cánh van vào gioăng làm kín để ngăn dòng lưu chất quay ngược.

Ứng dụng của Van 1 chiều bướm Shinyi DN50

Van được sử dụng phổ biến trong nhiều hệ thống đường ống nhỏ:

• Hệ thống cấp nước sinh hoạt
• Hệ thống bơm tăng áp
• Hệ thống phòng cháy chữa cháy mini
• Hệ thống điều hòa và HVAC
• Nhà máy xử lý nước nhỏ
• Hệ thống đường ống trong tòa nhà

Cấu tạo Van 1 chiều bướm Shinyi DN50

1. Thân van (Body): Thân van được chế tạo từ gang cầu ASTM A536 / EN GJS 500-7, có khả năng chịu áp lực và chống biến dạng trong hệ thống đường ống DN50.
2. Đĩa van (Disc): Hai cánh van được làm từ inox CF8 hoặc CF8M (tương đương inox 304/316), giúp chống ăn mòn và tăng độ bền khi tiếp xúc với dòng nước.
3. Lò xo (Spring): Lò xo chế tạo từ inox AISI 304 hoặc 316, tạo lực đàn hồi giúp cánh van đóng nhanh khi dòng chảy dừng.
4. Chốt bản lề (Hinge Pin): Được làm từ inox 304 hoặc 316, giữ vai trò dẫn hướng chuyển động đóng mở của cánh van.
5. Nút bịt (Plug): Chế tạo từ thép AISI 1025, dùng để cố định các bộ phận bên trong van.
6. Bạc thân van (Body Bearing): Bạc đỡ làm từ nhựa PTFE, giúp giảm ma sát khi cánh van chuyển động.
7. Bạc lò xo (Spring Bearing): Được chế tạo từ PTFE, giúp giữ ổn định vị trí lò xo và tăng độ bền khi vận hành.
8. Chốt chặn (Stop Pin): Chế tạo từ inox ASTM A167 (304/316), giúp giới hạn góc mở của cánh van.
9. Bu lông treo (Eye Bolt): Làm từ thép carbon AISI 1045, hỗ trợ nâng hạ van khi lắp đặt.
10. Gioăng làm kín (Body Seat): Được chế tạo từ cao su NBR hoặc EPDM, giúp đảm bảo độ kín khi van đóng.

So sánh Van 1 chiều bướm Shinyi DN50 với các loại khác

Lưu ý khi lắp đặt và sử dụng

Để van hoạt động ổn định và bền bỉ:

• Lắp đúng chiều mũi tên trên thân van
• Vệ sinh đường ống trước khi lắp đặt
• Siết bu lông mặt bích đều lực
• Không lắp quá gần máy bơm
• Kiểm tra định kỳ trong quá trình vận hành

Kết luận

Van 1 chiều bướm Shinyi DN50 là giải pháp hiệu quả giúp ngăn dòng chảy ngược trong hệ thống đường ống kích thước nhỏ. Nhờ thiết kế hai cánh van kết hợp lò xo, sản phẩm mang lại khả năng đóng nhanh, giảm búa nước, vận hành ổn định và tiết kiệm không gian lắp đặt, phù hợp cho các hệ thống cấp nước, HVAC và bơm tăng áp.
