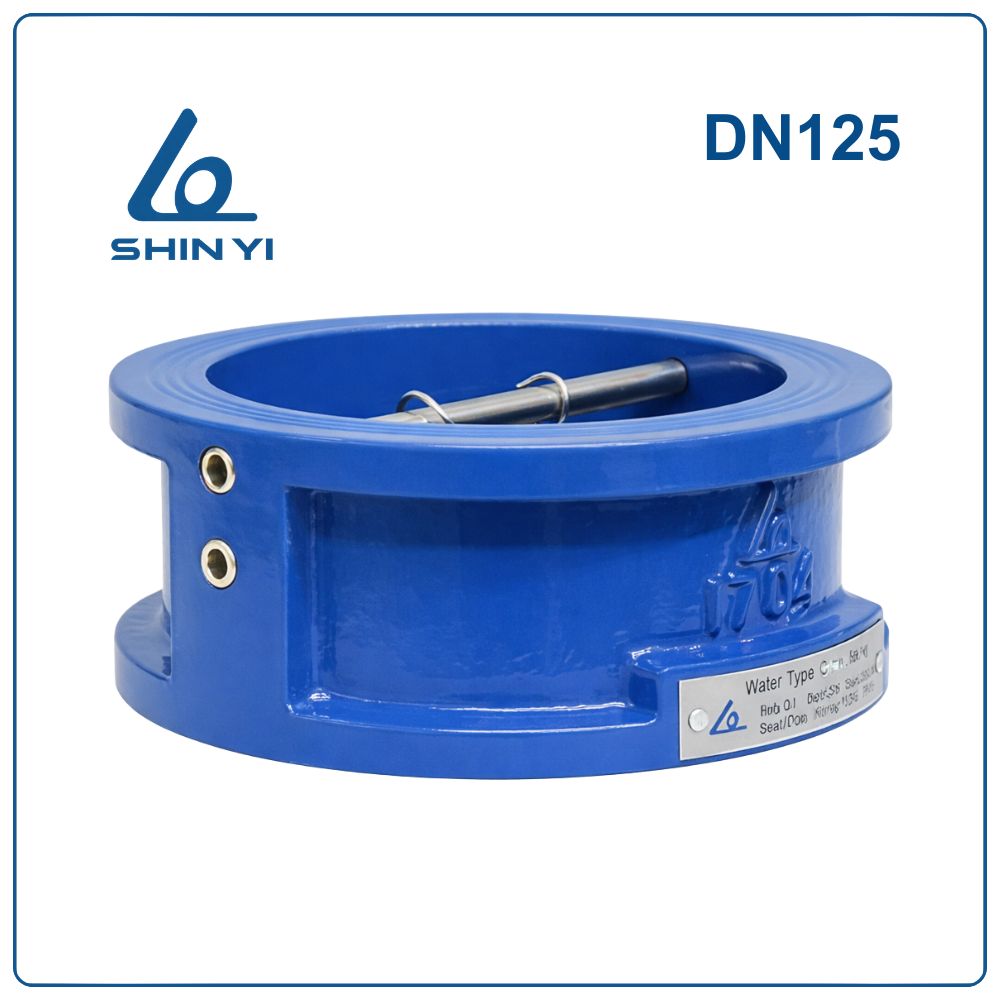

Van 1 chiều bướm Shinyi DN125

Van 1 chiều bướm Shinyi DN125 là gì?

Van 1 chiều bướm Shinyi DN125 (Phi 141 – 5 inch)là thiết bị được lắp đặt trên hệ thống đường ống nhằm ngăn dòng chảy ngược, bảo vệ máy bơm, đồng hồ nước và các thiết bị khác trong hệ thống. Van sử dụng cơ cấu hai cánh van kết hợp lò xo đàn hồi, cho phép lưu chất đi qua theo một chiều và tự động đóng lại khi dòng chảy dừng.

Kích thước DN125 tương đương 5 inch (Ø140 mm), thường được sử dụng trong các hệ thống cấp nước, HVAC, trạm bơm và hệ thống phòng cháy chữa cháy.

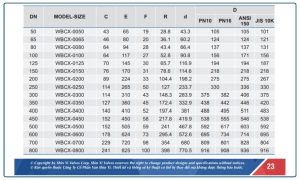

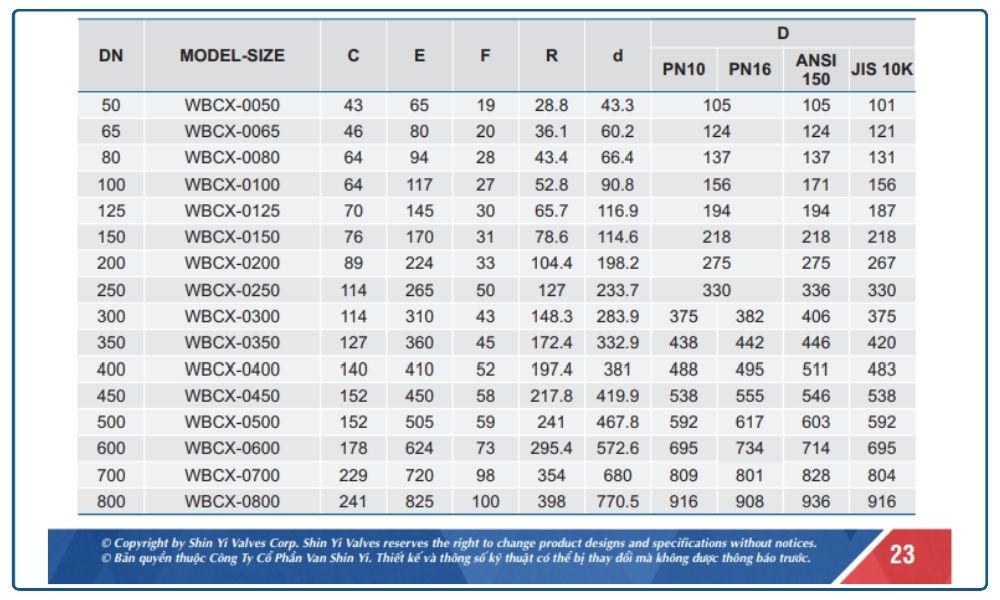

Thông số kỹ thuật Van 1 chiều bướm Shinyi DN125

Ưu điểm của Van 1 chiều bướm Shinyi DN125

• Ngăn chảy ngược hiệu quả: Hai cánh van đóng nhanh nhờ lò xo đàn hồi, giúp ngăn dòng nước quay ngược và bảo vệ thiết bị trong hệ thống.
• Thiết kế nhỏ gọn: Kiểu van wafer có chiều dài chỉ khoảng 70 – 75 mm, tiết kiệm không gian lắp đặt so với van 1 chiều lá lật truyền thống.
• Độ bền cao: Thân van gang cầu phủ sơn Epoxy chống ăn mòn, kết hợp các chi tiết inox giúp tăng tuổi thọ khi sử dụng trong môi trường nước.
• Giảm tiếng ồn khi vận hành: Cơ cấu hai cánh van kết hợp lò xo giúp đóng êm, giảm tiếng va đập trong đường ống.
• Lắp đặt linh hoạt: Van có thể lắp theo phương ngang hoặc phương đứng trong hệ thống đường ống DN125.

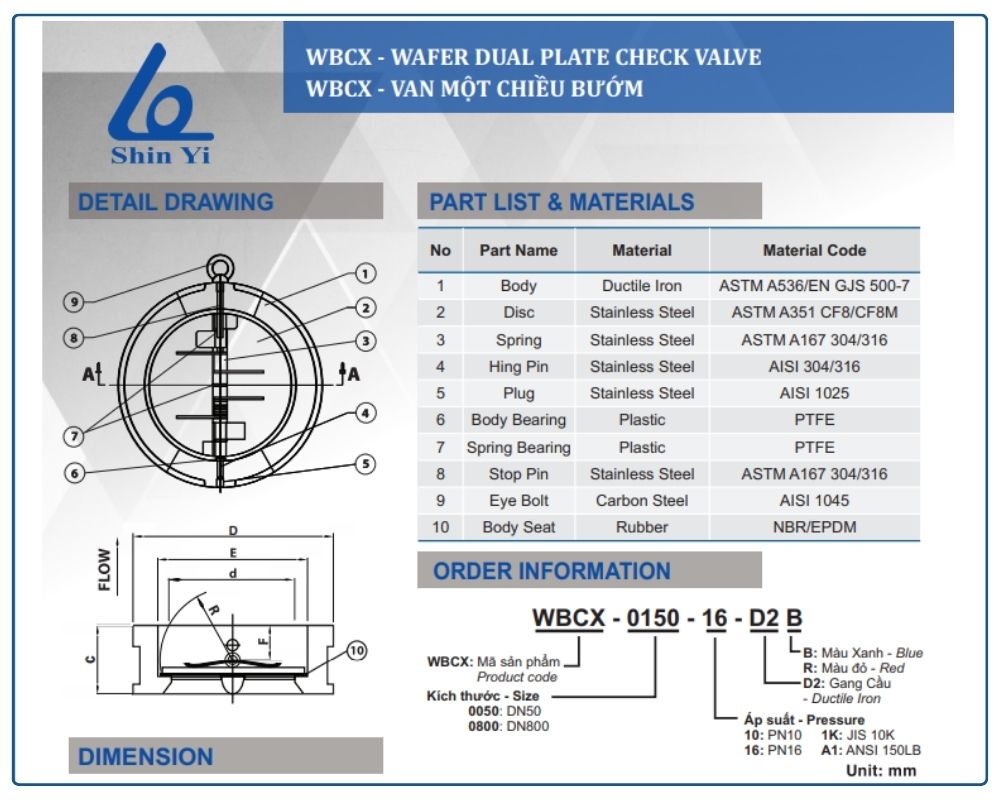

Cấu tạo Van 1 chiều bướm Shinyi DN125

Van được thiết kế với nhiều bộ phận quan trọng nhằm đảm bảo độ kín và độ bền khi vận hành.

1. Thân van (Body): Thân van được chế tạo từ gang cầu ASTM A536 / EN GJS 500-7, có khả năng chịu áp lực cao và chống biến dạng khi làm việc trong hệ thống đường ống DN125.
2. Đĩa van (Disc): Hai cánh van được làm từ inox CF8 hoặc CF8M (tương đương inox 304/316), giúp chống ăn mòn và tăng độ bền khi tiếp xúc trực tiếp với dòng nước.
3. Lò xo (Spring): Lò xo chế tạo từ inox AISI 304 hoặc 316, tạo lực đàn hồi giúp cánh van đóng nhanh khi dòng chảy dừng.
4. Chốt bản lề (Hinge Pin): Được làm từ inox 304 hoặc 316, giữ vai trò dẫn hướng chuyển động đóng mở của cánh van.
5. Nút bịt (Plug): Chế tạo từ thép AISI 1025, dùng để cố định các bộ phận bên trong van.
6. Bạc thân van (Body Bearing): Bạc đỡ làm từ nhựa PTFE, giúp giảm ma sát khi cánh van chuyển động.
7. Bạc lò xo (Spring Bearing): Được chế tạo từ PTFE, giúp giữ ổn định vị trí lò xo và tăng độ bền khi vận hành.
8. Chốt chặn (Stop Pin): Chế tạo từ inox ASTM A167 (304/316), giúp giới hạn góc mở của cánh van.
9. Bu lông treo (Eye Bolt): Làm từ thép carbon AISI 1045, hỗ trợ nâng hạ van khi lắp đặt.
10. Gioăng làm kín (Body Seat): Được chế tạo từ cao su NBR hoặc EPDM, giúp đảm bảo độ kín khi van đóng.

Nguyên lý hoạt động

Van 1 chiều bướm Shinyi DN125 hoạt động dựa trên áp lực dòng chảy và lực đàn hồi của lò xo.

• Khi dòng nước chảy theo đúng hướng → áp lực dòng chảy đẩy hai cánh van mở ra để lưu chất đi qua.
• Khi dòng chảy giảm hoặc dừng → lò xo kéo hai cánh van trở về vị trí đóng.
• Khi xuất hiện dòng chảy ngược → áp lực phía sau ép chặt cánh van vào gioăng làm kín để ngăn dòng chảy quay ngược.

So sánh Van 1 chiều bướm Shinyi DN125 với các loại khác

Ứng dụng của Van 1 chiều bướm Shinyi DN125

Van được sử dụng trong nhiều hệ thống đường ống:

• Hệ thống cấp nước sinh hoạt
• Trạm bơm nước
• Hệ thống phòng cháy chữa cháy
• Hệ thống điều hòa HVAC
• Hệ thống đường ống công nghiệp

Lưu ý khi lắp đặt và sử dụng

Để van hoạt động ổn định và bền bỉ:

• Lắp đúng chiều mũi tên trên thân van
• Kiểm tra mặt bích trước khi lắp đặt
• Siết bu lông đều lực để đảm bảo độ kín
• Vệ sinh đường ống trước khi lắp van
• Kiểm tra định kỳ khi hệ thống hoạt động lâu dài

Kết luận

Van 1 chiều bướm Shinyi DN125 là giải pháp hiệu quả giúp ngăn dòng chảy ngược trong hệ thống đường ống DN125. Với thiết kế nhỏ gọn, đóng nhanh và độ bền cao, sản phẩm được sử dụng phổ biến trong các hệ thống cấp nước, HVAC và phòng cháy chữa cháy.
