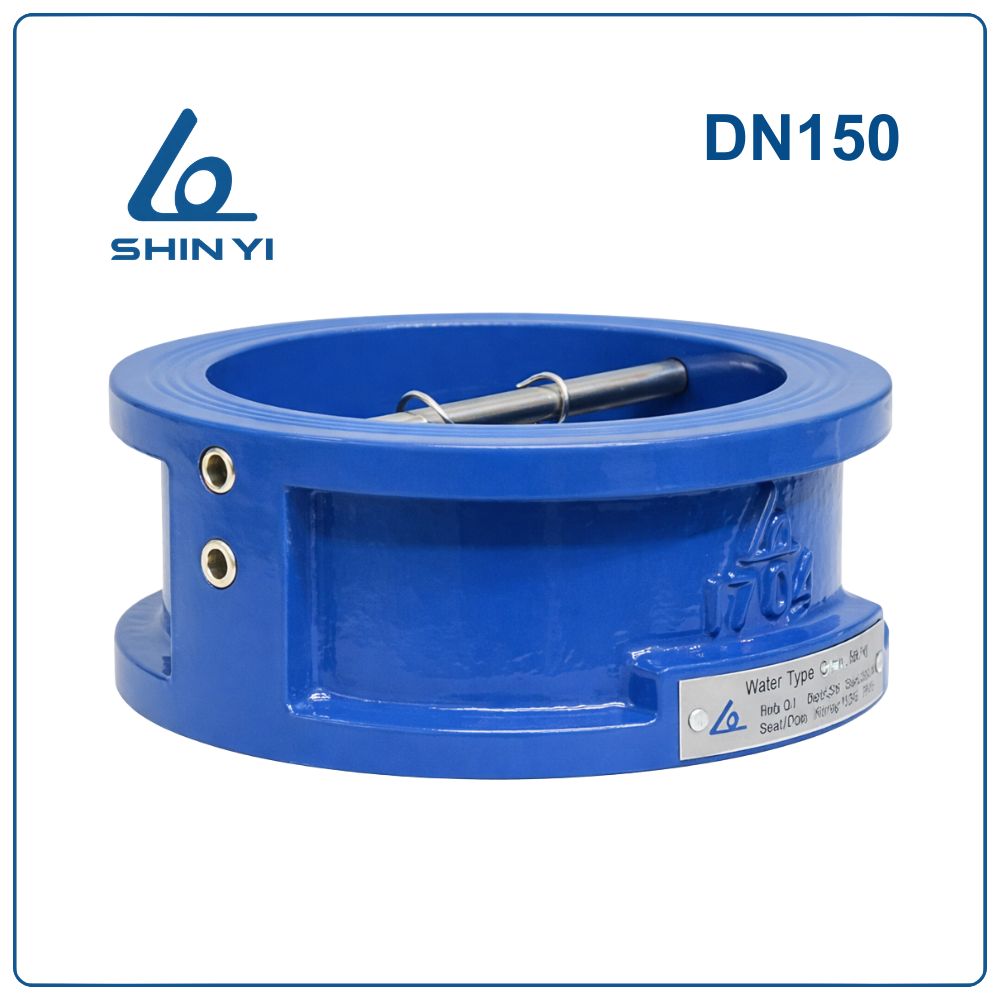

Van 1 chiều bướm Shinyi DN150

Van 1 chiều bướm Shinyi DN150 là gì?

Van 1 chiều bướm Shinyi DN150 (Phi 168 – 6 inch) là thiết bị được lắp đặt trong hệ thống đường ống nhằm ngăn dòng chảy ngược, bảo vệ máy bơm, đồng hồ nước và các thiết bị khác khỏi hư hỏng do dòng lưu chất quay ngược. Van sử dụng cơ cấu hai cánh van dạng bướm kết hợp lò xo đàn hồi, cho phép lưu chất đi qua theo một chiều và tự động đóng lại khi dòng chảy dừng.

Kích thước DN150 tương đương 6 inch (Ø168 mm), thường được sử dụng trong các hệ thống cấp nước, trạm bơm, hệ thống HVAC và phòng cháy chữa cháy.

Thông số kỹ thuật Van 1 chiều bướm Shinyi DN150

Ưu điểm của Van 1 chiều bướm Shinyi DN150

• Ngăn chảy ngược hiệu quả: Hai cánh van kết hợp lò xo giúp đóng nhanh khi dòng chảy dừng, ngăn dòng nước quay ngược trong hệ thống.
• Thiết kế nhỏ gọn: Kiểu van wafer có chiều dài khoảng 80 – 85 mm, giúp tiết kiệm không gian lắp đặt so với van 1 chiều lá lật.
• Độ bền cao: Thân van gang cầu phủ sơn Epoxy chống ăn mòn, kết hợp các chi tiết inox giúp tăng tuổi thọ sử dụng.
• Giảm tiếng ồn khi vận hành: Cơ cấu lò xo trung tâm giúp van đóng êm và hạn chế tiếng va đập trong đường ống.
• Lắp đặt linh hoạt: Van có thể lắp đặt theo phương ngang hoặc phương đứng tùy theo cấu hình hệ thống.

Nguyên lý hoạt động

Van 1 chiều bướm Shinyi DN150 hoạt động dựa trên áp lực dòng chảy và lực đàn hồi của lò xo.

• Khi dòng nước chảy theo đúng hướng → áp lực dòng chảy đẩy hai cánh van mở ra để lưu chất đi qua.
• Khi dòng chảy giảm hoặc dừng → lò xo kéo hai cánh van trở về vị trí đóng.
• Khi xuất hiện dòng chảy ngược → áp lực phía sau ép chặt cánh van vào gioăng làm kín để ngăn dòng chảy quay ngược.

Ứng dụng của Van 1 chiều bướm Shinyi DN150

Van được sử dụng rộng rãi trong nhiều hệ thống đường ống công nghiệp và dân dụng:

• Hệ thống cấp nước sinh hoạt
• Trạm bơm nước
• Hệ thống phòng cháy chữa cháy (PCCC)
• Hệ thống điều hòa HVAC
• Nhà máy xử lý nước
• Hệ thống đường ống công nghiệp

Cấu tạo Van 1 chiều bướm Shinyi DN150

1. Thân van (Body): Thân van được chế tạo từ gang cầu ASTM A536 / EN GJS 500-7, có khả năng chịu áp lực cao và chống biến dạng khi làm việc trong hệ thống đường ống DN150.
2. Đĩa van (Disc): Hai cánh van được làm từ inox CF8 hoặc CF8M (tương đương inox 304/316), giúp chống ăn mòn và tăng độ bền khi tiếp xúc trực tiếp với dòng nước.
3. Lò xo (Spring): Lò xo chế tạo từ inox AISI 304 hoặc 316, tạo lực đàn hồi giúp cánh van đóng nhanh khi dòng chảy dừng.
4. Chốt bản lề (Hinge Pin): Được làm từ inox 304 hoặc 316, giữ vai trò dẫn hướng chuyển động đóng mở của cánh van.
5. Nút bịt (Plug): Chế tạo từ thép AISI 1025, dùng để cố định các bộ phận bên trong van.
6. Bạc thân van (Body Bearing): Bạc đỡ làm từ nhựa PTFE, giúp giảm ma sát khi cánh van chuyển động.
7. Bạc lò xo (Spring Bearing): Được chế tạo từ PTFE, giúp giữ ổn định vị trí lò xo và tăng độ bền khi vận hành.
8. Chốt chặn (Stop Pin): Chế tạo từ inox ASTM A167 (304/316), giúp giới hạn góc mở của cánh van.
9. Bu lông treo (Eye Bolt): Làm từ thép carbon AISI 1045, hỗ trợ nâng hạ van khi lắp đặt.
10. Gioăng làm kín (Body Seat): Được chế tạo từ cao su NBR hoặc EPDM, giúp đảm bảo độ kín khi van đóng.

So sánh Van 1 chiều bướm Shinyi DN150 với loại van khác

Lưu ý khi lắp đặt và sử dụng

Để đảm bảo van hoạt động ổn định và bền bỉ:

• Lắp đúng chiều mũi tên trên thân van
• Kiểm tra mặt bích trước khi lắp đặt
• Siết bu lông đều lực để tránh rò rỉ
• Vệ sinh đường ống trước khi lắp van
• Kiểm tra và bảo trì định kỳ trong quá trình vận hành
