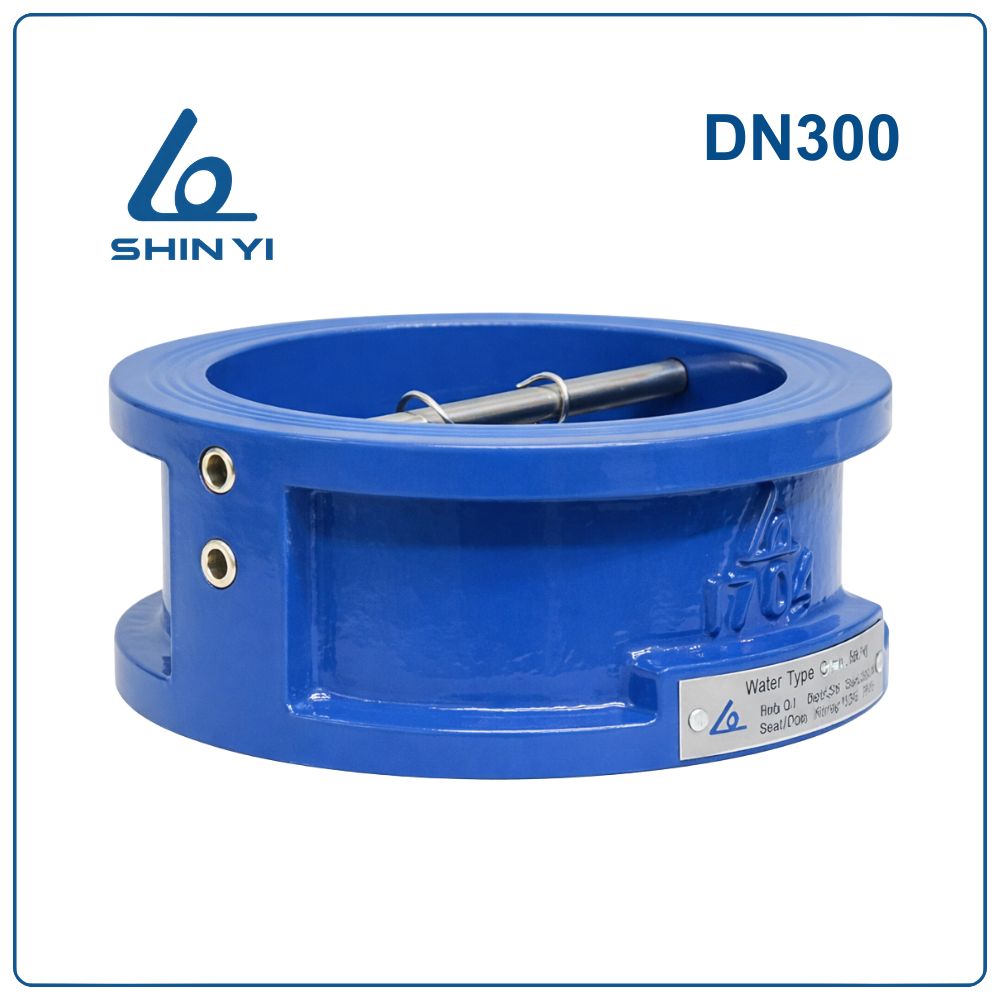

Van 1 chiều bướm Shinyi DN300

Van 1 chiều bướm Shinyi DN300 là gì?

Van 1 chiều bướm Shinyi DN300 (Phi 323 – 12 inch) là thiết bị cơ học được sử dụng trong hệ thống đường ống nhằm ngăn dòng chảy ngược của lưu chất, giúp bảo vệ máy bơm, đồng hồ nước và các thiết bị phía trước khỏi hư hỏng do áp lực ngược.

Kích thước DN300 tương đương 12 inch (Ø323 mm), thường được lắp đặt trong các hệ thống cấp nước công nghiệp, trạm bơm lớn, hệ thống HVAC và phòng cháy chữa cháy có lưu lượng cao.

Thông số kỹ thuật Van 1 chiều bướm Shinyi DN300

Ưu điểm của Van 1 chiều bướm Shinyi DN300

• Ngăn chảy ngược hiệu quả: Hai cánh van kết hợp lò xo đàn hồi giúp đóng nhanh khi dòng chảy dừng, ngăn dòng nước quay ngược trong đường ống DN300.
• Thiết kế nhỏ gọn: Van dạng wafer có chiều dài khoảng 110 – 120 mm, nhỏ hơn nhiều so với van 1 chiều lá lật cùng kích thước.
• Độ bền cao: Thân van gang cầu phủ sơn Epoxy chống ăn mòn, kết hợp các chi tiết inox giúp tăng tuổi thọ trong môi trường nước.
• Đóng nhanh hạn chế búa nước: Thời gian đóng van khoảng 0.4 – 0.6 giây, giúp giảm rung động và hiện tượng búa nước trong hệ thống.
• Vận hành ổn định: Thiết kế hai cánh van cân bằng lực giúp giảm tiếng ồn và đảm bảo hoạt động ổn định trong hệ thống đường ống lớn.

Nguyên lý hoạt động

Van 1 chiều bướm Shinyi DN300 hoạt động dựa trên áp lực dòng chảy và lực đàn hồi của lò xo.

• Khi dòng nước chảy theo chiều đúng → áp lực dòng chảy đẩy hai cánh van mở ra.
• Khi dòng chảy giảm → lò xo kéo hai cánh van trở về vị trí đóng.
• Khi có dòng chảy ngược → áp lực phía sau ép chặt hai cánh van vào gioăng làm kín để ngăn lưu chất quay ngược.

Ứng dụng của Van 1 chiều bướm Shinyi DN300

Van được sử dụng phổ biến trong các hệ thống đường ống công nghiệp và hạ tầng lớn:

• Hệ thống cấp nước đô thị
• Trạm bơm nước công suất lớn
• Hệ thống phòng cháy chữa cháy
• Hệ thống điều hòa trung tâm HVAC
• Nhà máy xử lý nước và nước thải
• Hệ thống đường ống trong khu công nghiệp

Cấu tạo Van 1 chiều bướm Shinyi DN300

1. Thân van (Body): Thân van được chế tạo từ gang cầu ASTM A536 / EN GJS 500-7, có khả năng chịu áp lực cao và chống biến dạng khi làm việc trong hệ thống đường ống DN300.
2. Đĩa van (Disc): Hai cánh van được làm từ inox CF8 hoặc CF8M (tương đương inox 304/316), giúp chống ăn mòn và tăng độ bền khi tiếp xúc trực tiếp với dòng nước.
3. Lò xo (Spring): Lò xo chế tạo từ inox AISI 304 hoặc 316, tạo lực đàn hồi giúp cánh van đóng nhanh khi dòng chảy dừng.
4. Chốt bản lề (Hinge Pin): Được làm từ inox 304 hoặc 316, giữ vai trò dẫn hướng chuyển động đóng mở của cánh van.
5. Nút bịt (Plug): Chế tạo từ thép AISI 1025, dùng để cố định các bộ phận bên trong van.
6. Bạc thân van (Body Bearing): Bạc đỡ làm từ nhựa PTFE, giúp giảm ma sát khi cánh van chuyển động.
7. Bạc lò xo (Spring Bearing): Được chế tạo từ PTFE, giúp giữ ổn định vị trí lò xo và tăng độ bền khi vận hành.
8. Chốt chặn (Stop Pin): Chế tạo từ inox ASTM A167 (304/316), giúp giới hạn góc mở của cánh van.
9. Bu lông treo (Eye Bolt): Làm từ thép carbon AISI 1045, hỗ trợ nâng hạ van khi lắp đặt trong hệ thống đường ống lớn.
10. Gioăng làm kín (Body Seat): Được chế tạo từ cao su NBR hoặc EPDM, giúp đảm bảo độ kín khi van đóng.

So sánh Van 1 chiều bướm Shinyi DN300 với các loại khác

Lưu ý khi lắp đặt và sử dụng

Để đảm bảo van hoạt động ổn định:

• Lắp van đúng chiều mũi tên trên thân van
• Vệ sinh đường ống trước khi lắp đặt
• Siết bu lông mặt bích đều lực
• Tránh lắp quá gần máy bơm
• Kiểm tra định kỳ trong quá trình vận hành

Kết luận

Van 1 chiều bướm Shinyi DN300 là giải pháp hiệu quả giúp ngăn dòng chảy ngược trong hệ thống đường ống kích thước lớn. Nhờ thiết kế hai cánh van kết hợp lò xo, sản phẩm có khả năng đóng nhanh, giảm búa nước, tiết kiệm không gian lắp đặt và vận hành bền bỉ, phù hợp cho các hệ thống cấp nước, trạm bơm và nhà máy công nghiệp.
