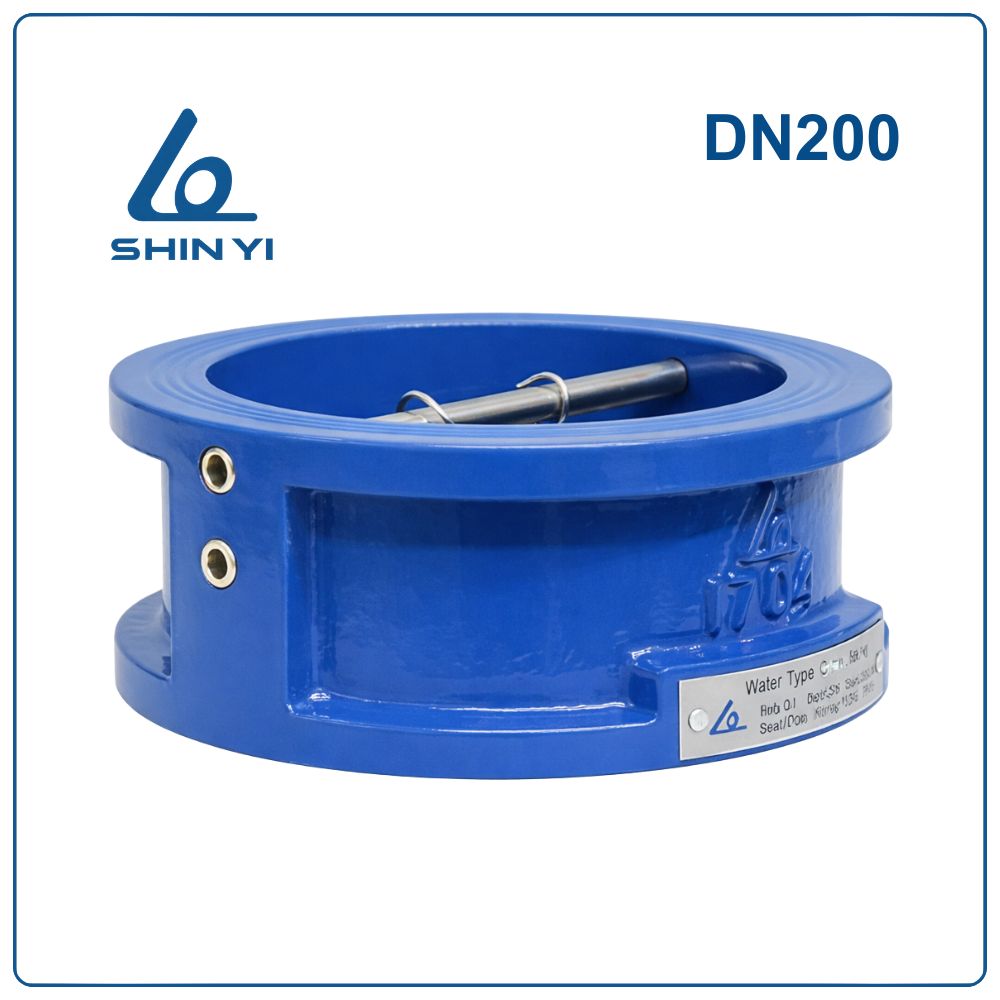

Van 1 chiều bướm Shinyi DN200

Van 1 chiều bướm Shinyi DN200 là gì?

Van 1 chiều bướm Shinyi DN200 (Phi 219 – 8 inch) là thiết bị cơ học dùng để ngăn dòng lưu chất chảy ngược trong hệ thống đường ống, giúp bảo vệ máy bơm, đồng hồ nước và các thiết bị phía trước van.

Kích thước DN200 tương đương 8 inch (Ø219 mm), thường được sử dụng trong các hệ thống cấp nước công nghiệp, trạm bơm, hệ thống HVAC và phòng cháy chữa cháy có lưu lượng lớn.

Thông số kỹ thuật Van 1 chiều bướm Shinyi DN200

Ưu điểm của Van 1 chiều bướm Shinyi DN200

• Ngăn chảy ngược hiệu quả: Hai cánh van đóng nhanh nhờ lực đàn hồi của lò xo, giúp ngăn dòng nước quay ngược trong hệ thống DN200.
• Thiết kế nhỏ gọn: Kiểu wafer có chiều dài khoảng 90 – 95 mm, giúp giảm không gian lắp đặt so với van 1 chiều lá lật truyền thống.
• Độ bền cao: Thân van gang cầu phủ sơn Epoxy chống ăn mòn kết hợp với các chi tiết inox giúp tăng tuổi thọ khi vận hành lâu dài.
• Đóng mở nhanh: Cơ cấu hai cánh van và lò xo trung tâm giúp thời gian đóng chỉ khoảng 0.3 – 0.5 giây.
• Giảm rung và tiếng ồn: Thiết kế cân bằng lực giúp hạn chế hiện tượng búa nước và tiếng va đập khi van đóng.

Nguyên lý hoạt động

Van 1 chiều bướm Shinyi DN200 hoạt động dựa trên áp lực dòng chảy kết hợp lực đàn hồi của lò xo.

• Khi dòng nước chảy theo chiều đúng → áp lực dòng chảy đẩy hai cánh van mở ra.
• Khi dòng chảy giảm → lò xo bắt đầu kéo hai cánh van về vị trí đóng.
• Khi có dòng chảy ngược → áp lực phía sau ép chặt hai cánh van vào gioăng làm kín, ngăn dòng lưu chất quay ngược.

Ứng dụng của Van 1 chiều bướm Shinyi DN200

Van được sử dụng phổ biến trong các hệ thống đường ống có lưu lượng lớn:

• Hệ thống cấp nước đô thị
• Trạm bơm công nghiệp
• Hệ thống phòng cháy chữa cháy
• Hệ thống điều hòa trung tâm HVAC
• Nhà máy xử lý nước
• Hệ thống đường ống nhà máy công nghiệp

Cấu tạo Van 1 chiều bướm Shinyi DN200

1. Thân van (Body): Thân van được chế tạo từ gang cầu ASTM A536 / EN GJS 500-7, có khả năng chịu áp lực cao và chống biến dạng khi làm việc trong hệ thống đường ống DN200.
2. Đĩa van (Disc): Hai cánh van được chế tạo từ inox CF8 hoặc CF8M (tương đương inox 304/316) giúp tăng độ bền và chống ăn mòn khi tiếp xúc với dòng nước.
3. Lò xo (Spring): Lò xo được làm từ inox AISI 304 hoặc 316, tạo lực đàn hồi giúp cánh van đóng nhanh khi dòng chảy dừng.
4. Chốt bản lề (Hinge Pin): Làm từ inox 304 hoặc 316, giữ vai trò trục xoay cho cánh van khi đóng mở.
5. Nút bịt (Plug): Được chế tạo từ thép AISI 1025, dùng để cố định và bảo vệ các chi tiết bên trong van.
6. Bạc thân van (Body Bearing): Bạc đỡ làm từ nhựa PTFE, giúp giảm ma sát và tăng độ bền khi cánh van chuyển động.
7. Bạc lò xo (Spring Bearing): Được chế tạo từ PTFE, giữ ổn định vị trí lò xo trong quá trình vận hành.
8. Chốt chặn (Stop Pin): Làm từ inox ASTM A167 (304/316) giúp giới hạn góc mở của cánh van.
9. Bu lông treo (Eye Bolt): Làm từ thép carbon AISI 1045, hỗ trợ việc nâng hạ van khi lắp đặt trong hệ thống đường ống lớn.
10. Gioăng làm kín (Body Seat): Chế tạo từ cao su NBR hoặc EPDM, giúp đảm bảo độ kín khi van đóng.

So sánh Van 1 chiều bướm Shinyi DN200 với các loại khác

Lưu ý khi lắp đặt và sử dụng

Để đảm bảo van hoạt động ổn định:

• Lắp van đúng chiều mũi tên chỉ hướng dòng chảy
• Vệ sinh đường ống trước khi lắp đặt
• Siết bu lông mặt bích đều lực
• Tránh lắp ngay sau máy bơm ở khoảng cách quá gần
• Kiểm tra định kỳ để đảm bảo van hoạt động ổn định

Kết luận

Van 1 chiều bướm Shinyi DN200 là giải pháp hiệu quả giúp ngăn dòng chảy ngược trong hệ thống đường ống kích thước lớn. Với thiết kế hai cánh van kết hợp lò xo, sản phẩm có khả năng đóng nhanh, vận hành ổn định và tiết kiệm không gian lắp đặt, phù hợp cho các hệ thống cấp nước, trạm bơm và nhà máy công nghiệp.
