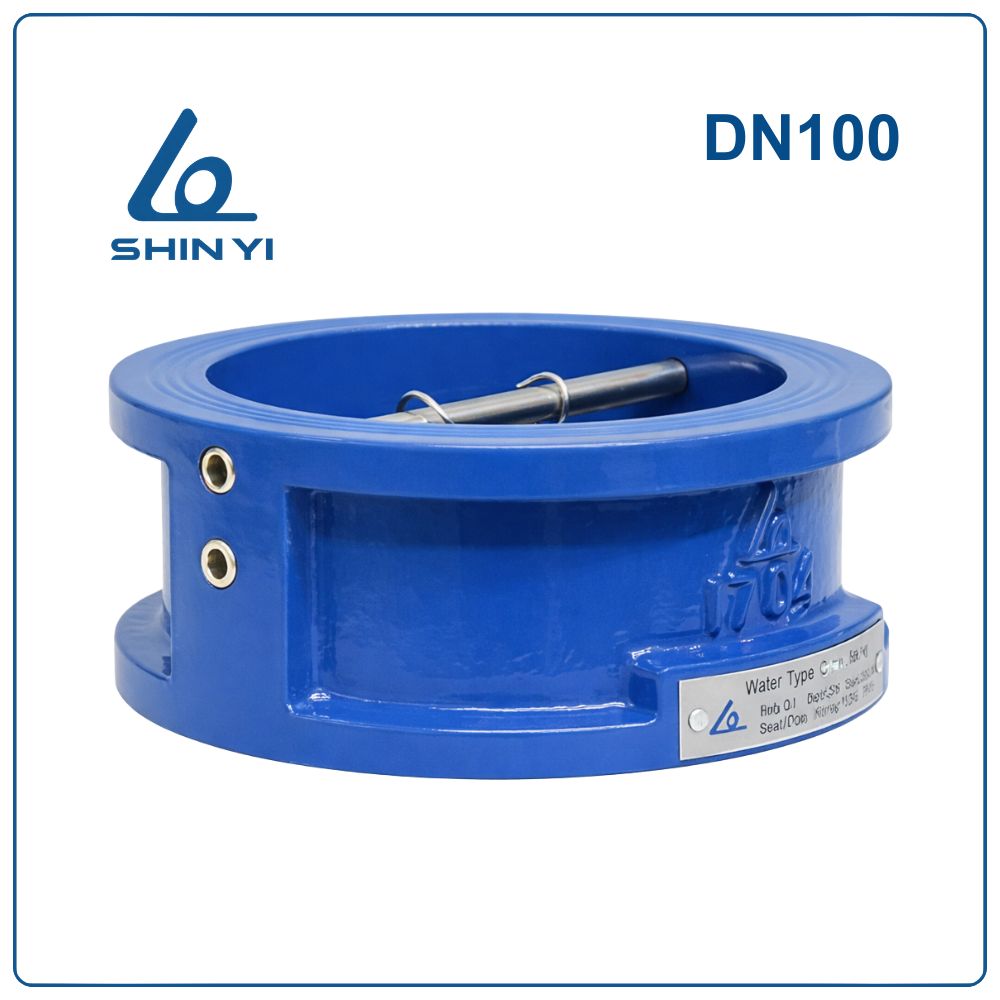

Van 1 chiều bướm Shinyi DN100

Khái niệm Van 1 chiều bướm Shinyi DN100

Van 1 chiều bướm Shinyi DN100 (Phi 114 – 4 inch) là loại van chỉ cho phép lưu chất đi qua theo một chiều nhất định. Khi dòng chảy ngừng hoặc có xu hướng chảy ngược, cánh van sẽ tự động đóng lại nhờ trọng lực và áp lực nước phía sau.

Kích thước DN100 tương đương 4 inch, thường được sử dụng cho đường ống có đường kính khoảng 114 mm, phổ biến trong các hệ thống cấp nước, trạm bơm và hệ thống phòng cháy chữa cháy.

Thông số kỹ thuật Van 1 chiều bướm Shinyi DN100

Ưu điểm của Van 1 chiều bướm Shinyi DN100

• Ngăn chảy ngược hiệu quả: Hai cánh van kết hợp lò xo giúp đóng nhanh khi dòng chảy dừng, hạn chế nước quay ngược trong hệ thống.
• Thiết kế nhỏ gọn: Kiểu van wafer có chiều dài chỉ khoảng 60 – 70 mm, giúp tiết kiệm không gian lắp đặt so với nhiều loại van 1 chiều khác.
• Độ bền cao: Thân van gang cầu phủ sơn Epoxy và các chi tiết chuyển động bằng inox giúp chống ăn mòn tốt trong môi trường nước.
• Giảm tiếng ồn khi đóng: Nhờ cơ cấu lò xo trung tâm, van đóng êm hơn so với van 1 chiều lá lật truyền thống.
• Lắp đặt linh hoạt: Van có thể lắp theo phương ngang hoặc phương đứng trong hệ thống đường ống.

Cấu tạo Van 1 chiều bướm Shinyi DN100

Van 1 chiều bướm Shinyi DN100 gồm nhiều bộ phận được thiết kế chính xác để đảm bảo độ kín và độ bền khi vận hành.

1. Thân van (Body): Được chế tạo từ gang cầu ASTM A536 / EN GJS 500-7, giúp van chịu áp lực tốt và hạn chế nứt vỡ khi làm việc trong hệ thống đường ống.
2. Đĩa van (Disc): Hai cánh van được làm từ inox CF8 hoặc CF8M (tương đương inox 304/316) giúp chống ăn mòn và đảm bảo độ bền khi tiếp xúc trực tiếp với dòng nước.
3. Lò xo (Spring): Lò xo inox AISI 304 hoặc 316 tạo lực đàn hồi giúp hai cánh van đóng nhanh khi dòng chảy dừng lại.
4. Chốt bản lề (Hinge Pin): Làm từ inox 304 hoặc 316, giữ vai trò liên kết và dẫn hướng chuyển động đóng mở của cánh van.
5. Nút bịt (Plug): Chế tạo từ thép AISI 1025, giúp cố định và bảo vệ các chi tiết bên trong thân van.
6. Bạc thân van (Body Bearing): Được làm từ nhựa PTFE, giúp giảm ma sát khi cánh van chuyển động.
7. Bạc lò xo (Spring Bearing): Cũng sử dụng vật liệu PTFE, giúp ổn định vị trí lò xo và tăng độ bền khi vận hành.
8. Chốt chặn (Stop Pin): Chế tạo từ inox ASTM A167 (304/316), có nhiệm vụ giới hạn góc mở của cánh van.
9. Bu lông treo (Eye Bolt): Làm từ thép carbon AISI 1045, dùng để nâng hạ van khi lắp đặt.
10. Gioăng làm kín (Body Seat): Được chế tạo từ cao su NBR hoặc EPDM, giúp đảm bảo độ kín khi van đóng.

Nguyên lý hoạt động

Van 1 chiều bướm Shinyi DN100 hoạt động dựa trên áp lực dòng chảy và lực đàn hồi của lò xo.

• Khi dòng nước chảy đúng chiều → áp lực dòng chảy đẩy hai cánh van mở ra để lưu chất đi qua.
• Khi dòng chảy giảm hoặc dừng → lò xo sẽ kéo hai cánh van trở về vị trí đóng.
• Khi xuất hiện dòng chảy ngược → áp lực phía sau ép chặt cánh van vào gioăng làm kín để ngăn dòng chảy quay ngược.

So sánh Van 1 chiều bướm Shinyi DN100 với các loại khác

Ứng dụng của Van 1 chiều bướm Shinyi DN100

Van được sử dụng rộng rãi trong nhiều hệ thống:

• Hệ thống cấp nước sinh hoạt
• Trạm bơm nước
• Hệ thống phòng cháy chữa cháy
• Hệ thống điều hòa HVAC
• Hệ thống đường ống công nghiệp

Lưu ý khi lắp đặt và sử dụng

Để van hoạt động ổn định và bền bỉ:

• Lắp đúng chiều mũi tên trên thân van
• Kiểm tra bề mặt mặt bích trước khi lắp đặt
• Siết bu lông đều lực để tránh rò rỉ
• Vệ sinh đường ống trước khi lắp van
• Kiểm tra định kỳ khi hệ thống hoạt động lâu dài

Kết luận

Van 1 chiều bướm Shinyi DN100 là giải pháp hiệu quả giúp ngăn dòng chảy ngược và bảo vệ hệ thống đường ống DN100. Nhờ thiết kế nhỏ gọn, đóng nhanh và độ bền cao, sản phẩm được sử dụng phổ biến trong các hệ thống cấp nước, HVAC và phòng cháy chữa cháy.
