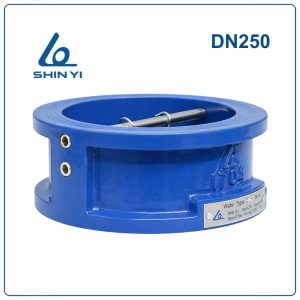

Van 1 chiều bướm Shinyi DN250

Van 1 chiều bướm Shinyi DN250 là gì?

Van 1 chiều bướm Shinyi DN250 (Phi 2720 – 10 inch) là thiết bị cơ học được lắp đặt trong hệ thống đường ống nhằm ngăn dòng chảy ngược của lưu chất, giúp bảo vệ máy bơm, đồng hồ nước và các thiết bị phía trước van. Van sử dụng cơ cấu hai cánh van dạng bướm kết hợp lò xo đàn hồi, cho phép dòng lưu chất đi qua theo một chiều và tự động đóng lại khi dòng chảy giảm hoặc dừng.

Kích thước DN250 tương đương 10 inch (Ø273 mm), thường được sử dụng trong các hệ thống cấp nước công nghiệp, trạm bơm, hệ thống HVAC và hệ thống phòng cháy chữa cháy có lưu lượng lớn.

Thông số kỹ thuật Van 1 chiều bướm Shinyi DN250

Ưu điểm của Van 1 chiều bướm Shinyi DN250

• Ngăn chảy ngược hiệu quả: Hai cánh van kết hợp lò xo đàn hồi giúp van đóng nhanh khi dòng chảy dừng, ngăn dòng lưu chất quay ngược trong đường ống DN250.
• Thiết kế nhỏ gọn: Kiểu wafer có chiều dài khoảng 100 – 110 mm, giúp tiết kiệm không gian lắp đặt so với van 1 chiều lá lật truyền thống.
• Độ bền cao: Thân van gang cầu phủ lớp sơn Epoxy chống ăn mòn, kết hợp các chi tiết inox giúp tăng tuổi thọ khi vận hành lâu dài trong môi trường nước.
• Đóng nhanh, hạn chế búa nước: Thời gian đóng van khoảng 0.3 – 0.6 giây, giúp giảm nguy cơ búa nước trong hệ thống đường ống.
• Vận hành ổn định: Thiết kế cân bằng lực của hai cánh van giúp giảm rung động và hạn chế tiếng ồn khi vận hành.

Nguyên lý hoạt động

Van 1 chiều bướm Shinyi DN250 hoạt động dựa trên áp lực dòng chảy và lực đàn hồi của lò xo trung tâm.

• Khi dòng nước chảy theo đúng hướng → áp lực dòng chảy đẩy hai cánh van mở ra.
• Khi lưu lượng giảm → lò xo bắt đầu kéo hai cánh van về vị trí đóng.
• Khi xuất hiện dòng chảy ngược → áp lực phía sau ép hai cánh van vào gioăng làm kín, ngăn lưu chất quay ngược trong đường ống.

Ứng dụng của Van 1 chiều bướm Shinyi DN250

Van được sử dụng rộng rãi trong các hệ thống đường ống có lưu lượng lớn như:

• Hệ thống cấp nước đô thị
• Trạm bơm nước công nghiệp
• Hệ thống phòng cháy chữa cháy (PCCC)
• Hệ thống điều hòa trung tâm HVAC
• Nhà máy xử lý nước và nước thải
• Hệ thống đường ống trong khu công nghiệp

Cấu tạo Van 1 chiều bướm Shinyi DN250

1. Thân van (Body): Thân van được chế tạo từ gang cầu ASTM A536 / EN GJS 500-7, có khả năng chịu áp lực cao và chống biến dạng khi làm việc trong hệ thống đường ống DN250.
2. Đĩa van (Disc): Hai cánh van được làm từ inox CF8 hoặc CF8M (tương đương inox 304/316), giúp chống ăn mòn và tăng độ bền khi tiếp xúc trực tiếp với dòng nước.
3. Lò xo (Spring): Lò xo chế tạo từ inox AISI 304 hoặc 316, tạo lực đàn hồi giúp cánh van đóng nhanh khi dòng chảy dừng.
4. Chốt bản lề (Hinge Pin): Được làm từ inox 304 hoặc 316, giữ vai trò dẫn hướng chuyển động đóng mở của cánh van.
5. Nút bịt (Plug): Chế tạo từ thép AISI 1025, dùng để cố định các bộ phận bên trong van.
6. Bạc thân van (Body Bearing): Bạc đỡ làm từ nhựa PTFE, giúp giảm ma sát khi cánh van chuyển động.
7. Bạc lò xo (Spring Bearing): Được chế tạo từ PTFE, giúp giữ ổn định vị trí lò xo và tăng độ bền khi vận hành.
8. Chốt chặn (Stop Pin): Chế tạo từ inox ASTM A167 (304/316), giúp giới hạn góc mở của cánh van.
9. Bu lông treo (Eye Bolt): Làm từ thép carbon AISI 1045, hỗ trợ nâng hạ van khi lắp đặt trong hệ thống đường ống lớn.
10. Gioăng làm kín (Body Seat): Được chế tạo từ cao su NBR hoặc EPDM, giúp đảm bảo độ kín khi van đóng.

So sánh Van 1 chiều bướm Shinyi DN250 với các loại khác

Lưu ý khi lắp đặt và sử dụng

Để van hoạt động ổn định và bền bỉ:

• Lắp van đúng chiều mũi tên chỉ hướng dòng chảy
• Kiểm tra và vệ sinh đường ống trước khi lắp
• Siết bu lông mặt bích đều lực
• Không lắp van quá gần máy bơm
• Kiểm tra định kỳ trong quá trình vận hành

Kết luận

Van 1 chiều bướm Shinyi DN250 là giải pháp hiệu quả giúp ngăn dòng chảy ngược trong hệ thống đường ống kích thước lớn. Với thiết kế hai cánh van kết hợp lò xo, sản phẩm mang lại khả năng đóng nhanh, giảm búa nước, tiết kiệm không gian lắp đặt và độ bền cao, phù hợp cho các hệ thống cấp nước, trạm bơm và nhà máy công nghiệp.
