Van cổng tín hiệu điện Shinyi DN50

Van cổng tín hiệu điện Shinyi DN50 là gì?

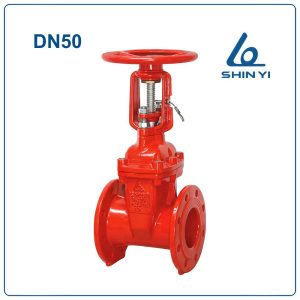

Van cổng tín hiệu điện Shinyi DN50 ( Phi 60 – 2 inch) là loại van cổng được tích hợp công tắc giám sát tín hiệu điện (Limit Switch / Tamper Switch) giúp theo dõi trạng thái đóng hoặc mở của van và truyền tín hiệu về tủ điều khiển trung tâm hoặc hệ thống báo cháy.

Thiết bị thường được sử dụng trong hệ thống phòng cháy chữa cháy (PCCC), hệ thống cấp nước và các hệ thống đường ống cần kiểm soát trạng thái van từ xa.

Kích thước DN50 là kích thước nhỏ, thường được lắp đặt trong các nhánh ống của hệ thống PCCC, hệ thống cấp nước tòa nhà, chung cư hoặc các hệ thống kỹ thuật quy mô nhỏ.

Quy đổi kích thước DN50

Đặc điểm nổi bật của van cổng tín hiệu điện Shinyi DN50

Van được nhiều công trình lựa chọn nhờ các ưu điểm nổi bật:

• Giám sát trạng thái van từ xa: Công tắc tín hiệu giúp hệ thống điều khiển nhận biết chính xác trạng thái đóng hoặc mở của van.
• Độ kín cao: Đĩa van được bọc cao su EPDM giúp đóng kín hoàn toàn và hạn chế rò rỉ lưu chất.
• Độ bền cao: Thân van gang cầu phủ sơn epoxy chống ăn mòn, thích hợp với môi trường nước và môi trường ngoài trời.
• Vận hành nhẹ nhàng: Tay quay vô lăng giúp thao tác đóng mở dễ dàng.
• Tuổi thọ lâu dài: Thiết kế chắc chắn, ít hỏng hóc và chi phí bảo trì thấp.

Thông số kỹ thuật van cổng tín hiệu điện Shinyi DN50

Cấu tạo của van cổng tín hiệu điện Shinyi DN50

Van được cấu tạo từ nhiều bộ phận chính giúp đảm bảo độ bền và khả năng vận hành ổn định:

• Thân van (Body): Đúc từ gang cầu FCD450 và phủ lớp sơn epoxy chống ăn mòn.
• Đĩa van (Gate): Gang cầu bọc cao su EPDM giúp van đóng kín hoàn toàn.
• Ty van (Stem): Inox 304 chống gỉ và truyền lực từ tay quay xuống đĩa van.
• Tay quay (Handwheel): Dùng để điều khiển đóng mở van.
• Bộ tín hiệu điện (Limit Switch): Ghi nhận trạng thái ON/OFF của van và truyền tín hiệu về tủ điều khiển.

Nguyên lý hoạt động

Van hoạt động theo cơ chế nâng lên và hạ xuống của đĩa van để điều khiển dòng chảy trong đường ống.

• Khi xoay tay quay ngược chiều kim đồng hồ, đĩa van nâng lên và lưu chất lưu thông qua đường ống.
• Khi xoay tay quay theo chiều kim đồng hồ, đĩa van hạ xuống và chặn dòng chảy.
• Bộ limit switch sẽ ghi nhận trạng thái van và gửi tín hiệu về hệ thống điều khiển.

Ứng dụng của van cổng tín hiệu điện DN50

Van được ứng dụng trong nhiều hệ thống kỹ thuật như:

• Hệ thống phòng cháy chữa cháy (PCCC).
• Hệ thống cấp nước tòa nhà và chung cư.
• Hệ thống đường ống kỹ thuật trong nhà máy.
• Hệ thống xử lý nước.
• Hệ thống cấp nước sinh hoạt và công nghiệp.

Hướng dẫn lắp đặt van cổng tín hiệu điện Shinyi DN50

Bước 1: Kiểm tra kích thước van DN50 và tình trạng thiết bị trước khi lắp đặt.

Bước 2: Làm sạch đường ống để loại bỏ bụi bẩn, cặn hoặc vật lạ.

Bước 3: Đặt van vào vị trí giữa hai mặt bích của đường ống và đảm bảo đúng chiều dòng chảy.

Bước 4: Lắp gioăng làm kín và đưa bulong vào các lỗ mặt bích.

Bước 5: Siết bulong theo hình chéo để đảm bảo lực siết đều và tránh rò rỉ.

Bước 6: Kết nối dây tín hiệu từ tamper switch đến tủ điều khiển hoặc hệ thống báo cháy.

Bước 7: Vận hành thử van để kiểm tra độ kín và tín hiệu điện.

Lưu ý khi lắp đặt và sử dụng

• Lắp đặt van đúng chiều dòng chảy trên thân van.
• Không siết bulong quá chặt gây biến dạng mặt bích.
• Kiểm tra bộ tín hiệu điện định kỳ.
• Không đóng mở van quá nhanh để tránh sốc áp lực.
• Bảo trì và kiểm tra thiết bị định kỳ để đảm bảo tuổi thọ lâu dài.

Kết luận

Van cổng tín hiệu điện Shinyi DN50 là thiết bị quan trọng trong các hệ thống PCCC và cấp nước quy mô nhỏ đến trung bình. Với thiết kế bền chắc, độ kín cao và tích hợp tín hiệu giám sát, sản phẩm giúp hệ thống vận hành an toàn và hiệu quả.
