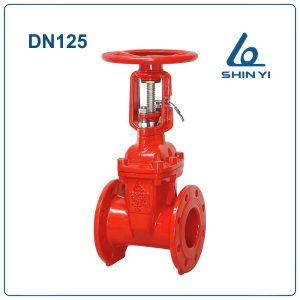

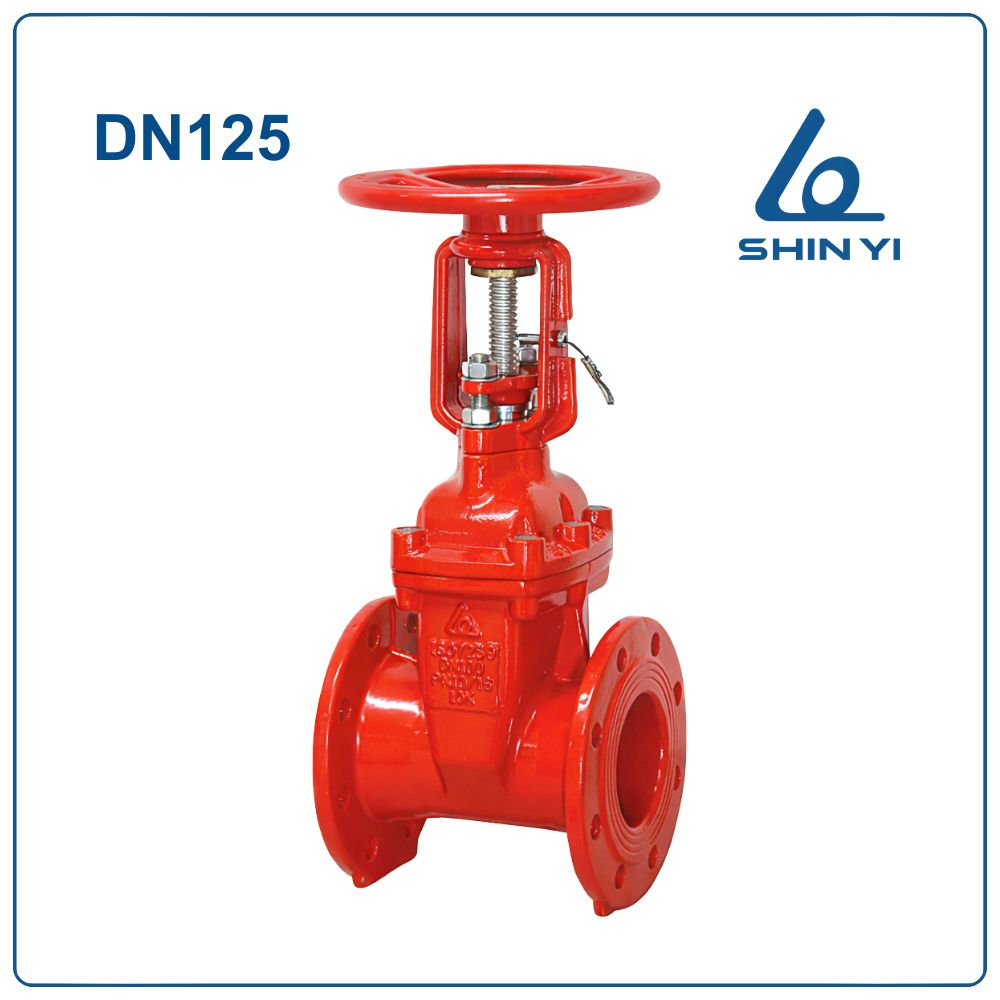

Van cổng tín hiệu điện Shinyi DN125

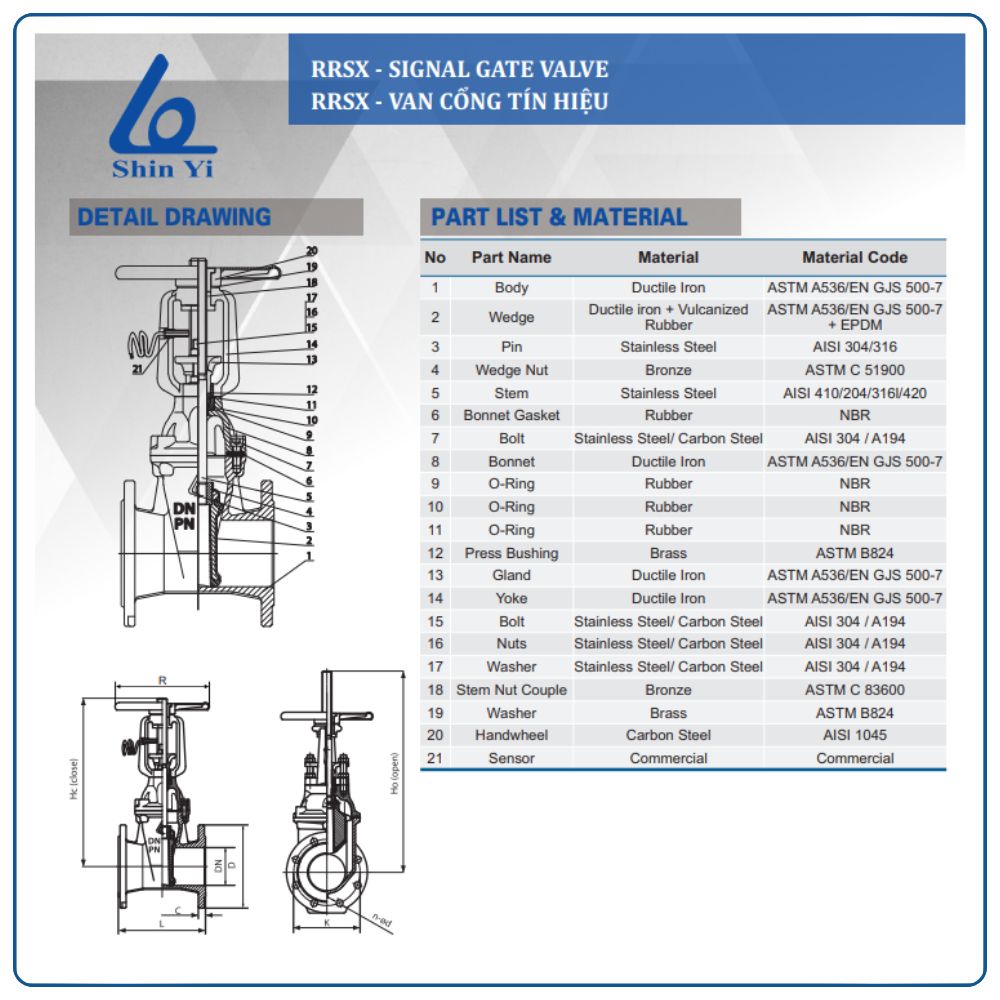

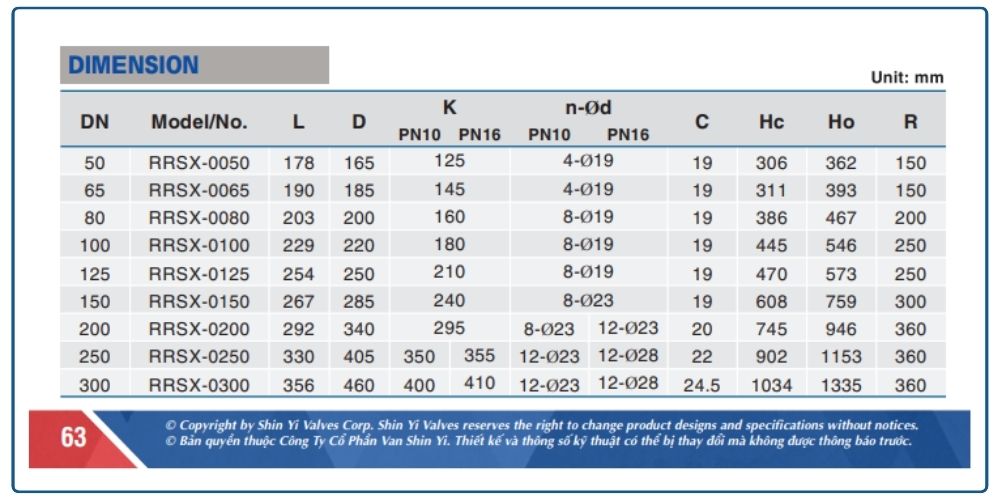

Cấu tạo của van cổng tín hiệu điện Shinyi DN125

Van được thiết kế với nhiều bộ phận quan trọng nhằm đảm bảo độ bền và khả năng vận hành ổn định.

• Thân van (Body):
  Thân van được đúc từ gang cầu FCD450, phủ lớp sơn epoxy chống ăn mòn và chống oxy hóa, giúp tăng độ bền khi làm việc trong môi trường nước.
• Đĩa van (Gate):
  Đĩa van dạng nêm được chế tạo từ gang cầu và bọc cao su EPDM, giúp tăng độ kín và hạn chế rò rỉ.
• Ty van (Stem):
  Ty van làm từ inox 304, có khả năng chống gỉ và truyền lực từ tay quay xuống đĩa van.
• Tay quay (Handwheel):
  Tay quay dạng vô lăng giúp thao tác đóng mở van dễ dàng.
• Bộ tín hiệu điện (Limit Switch):
  Bộ công tắc tín hiệu được lắp trên nắp van để truyền tín hiệu trạng thái ON/OFF của van về tủ điều khiển.

Nguyên lý hoạt động

Van cổng tín hiệu điện hoạt động dựa trên cơ chế nâng lên và hạ xuống của đĩa van để điều khiển dòng chảy trong đường ống.

Trong quá trình vận hành:

• Khi xoay tay quay ngược chiều kim đồng hồ, trục van nâng lên kéo theo đĩa van mở ra → nước lưu thông qua đường ống.
• Khi xoay tay quay theo chiều kim đồng hồ, đĩa van hạ xuống và ép chặt vào thân van → dòng nước bị chặn lại.
• Bộ công tắc tín hiệu điện sẽ ghi nhận trạng thái đóng hoặc mở của van và truyền tín hiệu về hệ thống điều khiển.

Ứng dụng của van cổng tín hiệu điện DN125

Van cổng tín hiệu điện DN125 được ứng dụng trong nhiều hệ thống kỹ thuật như:

• Hệ thống phòng cháy chữa cháy (PCCC) trong các tòa nhà và nhà xưởng.
• Hệ thống cấp nước cho khu dân cư và chung cư.
• Hệ thống cấp nước trong nhà máy và khu công nghiệp.
• Hệ thống xử lý nước và trạm bơm nước.
• Hệ thống đường ống cấp nước đô thị.

Hướng dẫn lắp đặt van cổng tín hiệu điện Shinyi DN125

Để đảm bảo van hoạt động hiệu quả và an toàn, cần thực hiện lắp đặt theo các bước sau:

Bước 1: Kiểm tra van trước khi lắp đặt

• Kiểm tra kích thước van đúng DN125 theo thiết kế.
• Kiểm tra bề mặt mặt bích và gioăng làm kín.

Bước 2: Làm sạch đường ống

• Loại bỏ các tạp chất như cặn bẩn, rác hoặc vật cứng trong đường ống.
• Điều này giúp tránh làm hỏng đĩa van.

Bước 3: Đặt van vào vị trí lắp đặt

• Đặt van vào giữa hai mặt bích của đường ống.
• Đảm bảo mũi tên trên thân van trùng với chiều dòng chảy.

Bước 4: Lắp bu lông mặt bích

• Lắp bu lông và đai ốc vào các lỗ mặt bích.
• Siết bu lông theo hình chéo góc để đảm bảo độ kín.

Bước 5: Kết nối tín hiệu điện

• Đấu dây tín hiệu từ tamper switch của van đến tủ điều khiển hệ thống PCCC.

Bước 6: Kiểm tra vận hành

• Thử đóng mở van bằng tay quay.
• Kiểm tra tín hiệu trạng thái van đã truyền về hệ thống điều khiển hay chưa.

Lưu ý khi lắp đặt và sử dụng

Để đảm bảo thiết bị hoạt động bền bỉ, cần lưu ý:

• Không lắp van sai chiều dòng chảy.
• Không siết bu lông quá chặt gây biến dạng mặt bích.
• Kiểm tra hoạt động của bộ tín hiệu điện định kỳ.
• Không đóng mở van quá nhanh gây sốc áp lực trong đường ống.
• Thực hiện bảo trì và kiểm tra van theo định kỳ.

Kết luận

Van cổng tín hiệu điện Shinyi DN125 là thiết bị quan trọng trong các hệ thống PCCC và cấp nước, giúp giám sát trạng thái vận hành của van một cách chính xác và an toàn. Với thiết kế chắc chắn, khả năng đóng kín tốt và tích hợp bộ tín hiệu điện, sản phẩm được sử dụng rộng rãi trong nhiều công trình dân dụng và công nghiệp hiện nay.
