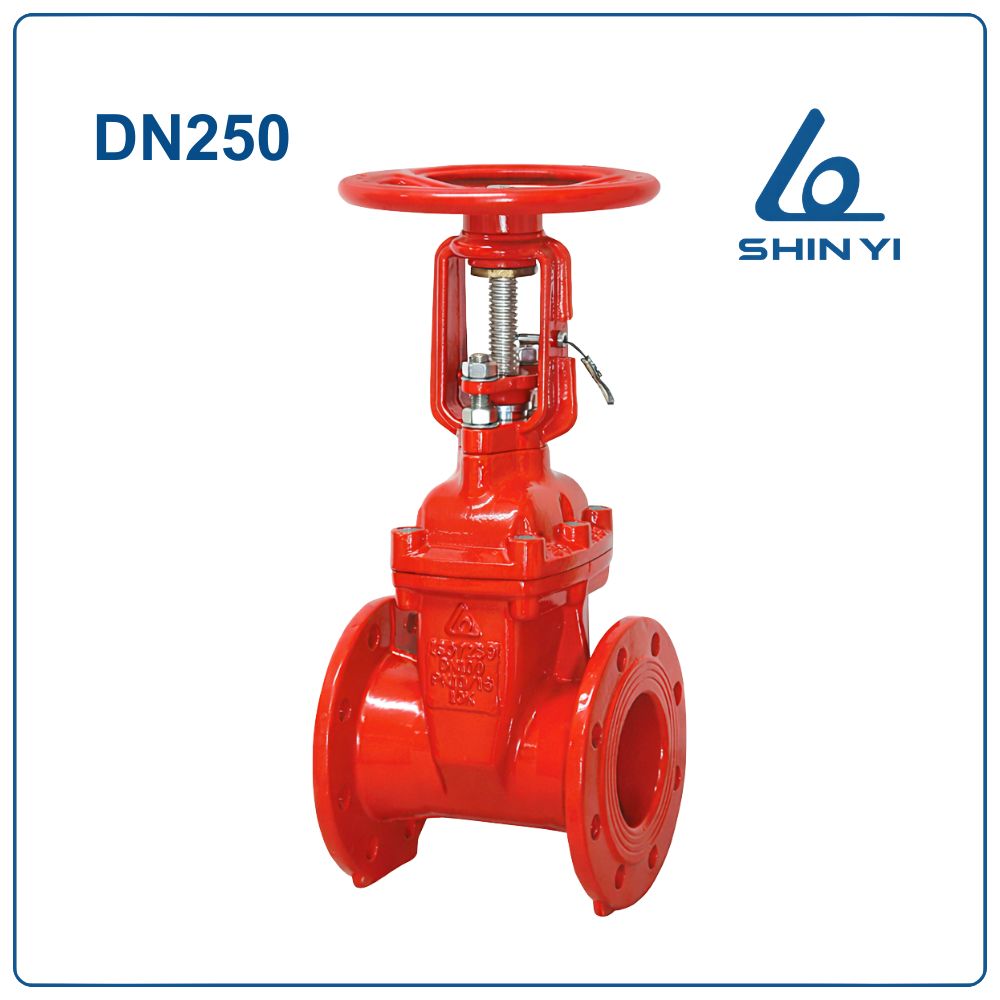

Van cổng tín hiệu điện Shinyi DN250

Van cổng tín hiệu điện Shinyi DN250 là gì?

Van cổng tín hiệu điện Shinyi DN250 (Phi 273 – 10 inch) là loại van cổng được tích hợp công tắc giám sát tín hiệu điện (Limit Switch / Tamper Switch) giúp theo dõi trạng thái đóng hoặc mở của van và truyền tín hiệu về tủ điều khiển trung tâm hoặc hệ thống báo cháy.

Kích thước DN250 là kích thước lớn, thường được lắp đặt trong các đường ống chính của hệ thống cấp nước, hệ thống PCCC và các hệ thống đường ống công nghiệp có lưu lượng lớn.

Quy đổi kích thước DN250

Đặc điểm nổi bật của van cổng tín hiệu điện Shinyi DN250

Van được nhiều công trình lựa chọn nhờ các ưu điểm nổi bật:

• Giám sát trạng thái van từ xa: Bộ công tắc tín hiệu giúp hệ thống điều khiển nhận biết chính xác trạng thái đóng hoặc mở của van.
• Độ kín cao: Đĩa van được bọc cao su EPDM giúp đóng kín hoàn toàn và hạn chế rò rỉ lưu chất.
• Độ bền cao: Thân van gang cầu phủ sơn epoxy chống ăn mòn, thích hợp với môi trường nước và môi trường ngoài trời.
• Vận hành nhẹ nhàng: Tay quay vô lăng giúp thao tác đóng mở dễ dàng.
• Tuổi thọ lâu dài: Thiết kế chắc chắn, ít hỏng hóc và chi phí bảo trì thấp.

Thông số kỹ thuật van cổng tín hiệu điện Shinyi DN250

Cấu tạo của van cổng tín hiệu điện Shinyi DN250

Van được cấu tạo từ nhiều bộ phận chính giúp đảm bảo độ bền và khả năng vận hành ổn định:

• Thân van (Body): Đúc từ gang cầu FCD450 và phủ lớp sơn epoxy chống ăn mòn.
• Đĩa van (Gate): Gang cầu bọc cao su EPDM giúp van đóng kín hoàn toàn.
• Ty van (Stem): Inox 304 chống gỉ và truyền lực từ tay quay xuống đĩa van.
• Tay quay (Handwheel): Dùng để điều khiển đóng mở van.
• Bộ tín hiệu điện (Limit Switch): Ghi nhận trạng thái ON/OFF của van và truyền tín hiệu về tủ điều khiển.

Nguyên lý hoạt động

Van hoạt động theo cơ chế nâng lên và hạ xuống của đĩa van để điều khiển dòng chảy trong đường ống.

• Khi xoay tay quay ngược chiều kim đồng hồ, đĩa van nâng lên và nước lưu thông qua đường ống.
• Khi xoay tay quay theo chiều kim đồng hồ, đĩa van hạ xuống và chặn dòng nước.
• Bộ limit switch sẽ ghi nhận trạng thái van và gửi tín hiệu về hệ thống điều khiển.

Ứng dụng của van cổng tín hiệu điện DN250

Van được ứng dụng trong nhiều hệ thống kỹ thuật như:

• Hệ thống phòng cháy chữa cháy (PCCC).
  • Hệ thống cấp nước tòa nhà và chung cư.
  • Hệ thống cấp nước khu công nghiệp và nhà máy.
  • Hệ thống xử lý nước và trạm bơm.
  • Hệ thống đường ống cấp nước đô thị.

Hướng dẫn lắp đặt van cổng tín hiệu điện Shinyi DN250

Bước 1: Kiểm tra kích thước van DN250 trước khi lắp đặt.

Bước 2: Làm sạch đường ống để loại bỏ cặn bẩn và vật lạ.

Bước 3: Đặt van vào giữa hai mặt bích của đường ống và đảm bảo đúng chiều dòng chảy.

Bước 4: Lắp bu lông và siết đều theo hình chéo để đảm bảo độ kín.

Bước 5: Kết nối dây tín hiệu từ tamper switch đến tủ điều khiển.

Bước 6: Kiểm tra vận hành đóng mở và tín hiệu điện.

Lưu ý khi lắp đặt và sử dụng

• Lắp đúng chiều dòng chảy trên thân van.
• Không siết bu lông quá chặt gây biến dạng mặt bích.
• Kiểm tra bộ tín hiệu điện định kỳ.
• Không đóng mở van quá nhanh để tránh sốc áp lực.
• Thực hiện bảo trì và kiểm tra thiết bị định kỳ.

Kết luận

Van cổng tín hiệu điện Shinyi DN250 là thiết bị quan trọng trong hệ thống PCCC và cấp nước quy mô lớn, giúp giám sát trạng thái van chính xác và đảm bảo hệ thống vận hành an toàn. Với thiết kế chắc chắn, độ kín cao và tích hợp tín hiệu điện, sản phẩm được sử dụng phổ biến trong các công trình công nghiệp, khu đô thị và nhà máy.
