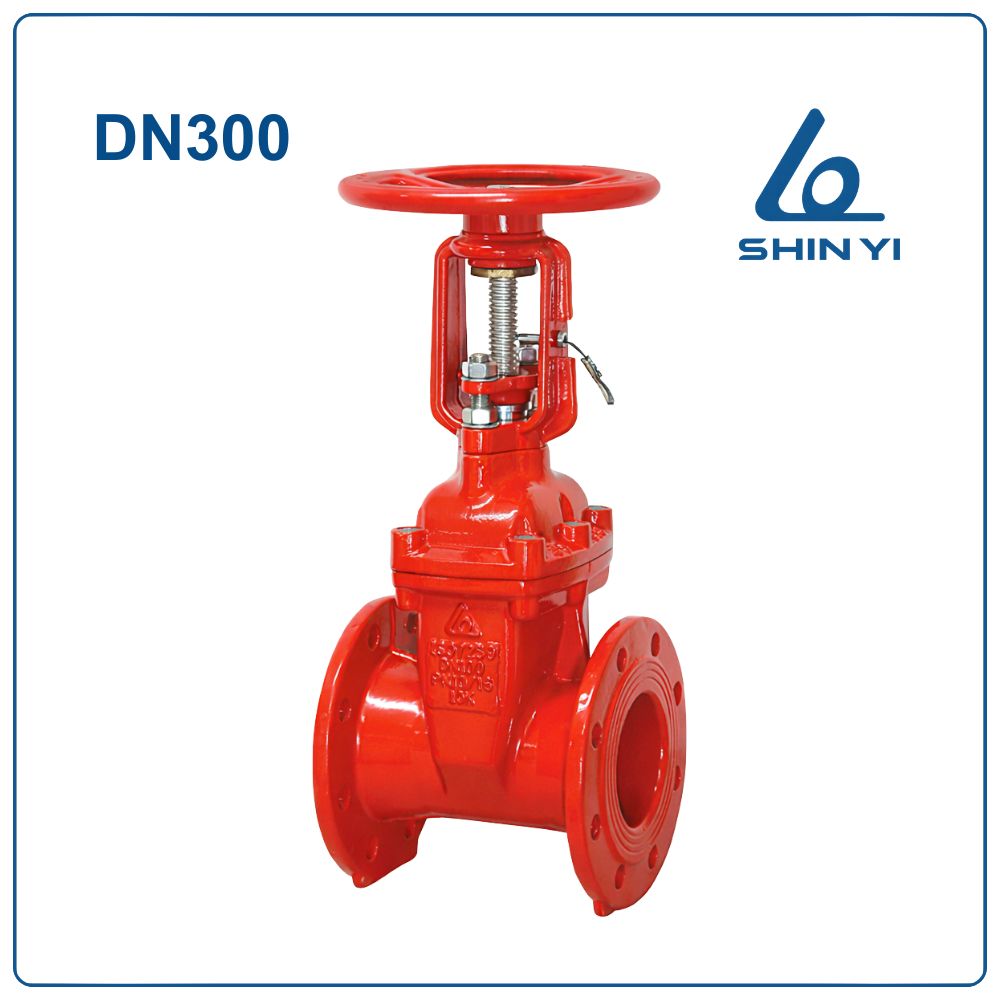

Van cổng tín hiệu điện Shinyi DN300

Van cổng tín hiệu điện Shinyi DN300 là gì?

Van cổng tín hiệu điện Shinyi DN300 (Phi 323 – 12 inch) là loại van cổng được tích hợp công tắc giám sát tín hiệu điện (Limit Switch / Tamper Switch) giúp theo dõi trạng thái đóng hoặc mở của van và truyền tín hiệu về tủ điều khiển trung tâm hoặc hệ thống báo cháy.

Kích thước DN300 là kích thước rất lớn, thường được lắp đặt trên các tuyến ống chính của hệ thống cấp nước đô thị, trạm bơm, nhà máy xử lý nước hoặc các hệ thống PCCC quy mô lớn.

Quy đổi kích thước DN300

Đặc điểm nổi bật của van cổng tín hiệu điện Shinyi DN300

Van được nhiều công trình lựa chọn nhờ các ưu điểm nổi bật:

• Giám sát trạng thái van từ xa: Công tắc tín hiệu giúp hệ thống điều khiển nhận biết chính xác trạng thái đóng hoặc mở của van.
• Độ kín cao: Đĩa van được bọc cao su EPDM giúp van đóng kín hoàn toàn và hạn chế rò rỉ.
• Độ bền cao: Thân van gang cầu phủ epoxy chống ăn mòn, thích hợp cho môi trường nước và lắp đặt ngoài trời.
• Vận hành ổn định: Tay quay lớn giúp thao tác đóng mở van nhẹ nhàng ngay cả với kích thước lớn.
• Tuổi thọ cao: Thiết kế chắc chắn, chịu áp lực tốt và ít cần bảo trì.

Thông số kỹ thuật van cổng tín hiệu điện Shinyi DN300

Cấu tạo của van cổng tín hiệu điện Shinyi DN300

Van được cấu tạo từ nhiều bộ phận chính giúp đảm bảo độ bền và khả năng vận hành ổn định:

• Thân van (Body): Được đúc từ gang cầu FCD450, phủ sơn epoxy chống ăn mòn.
• Đĩa van (Gate): Gang cầu bọc cao su EPDM giúp van đóng kín hoàn toàn và tăng độ bền khi vận hành lâu dài.
• Ty van (Stem): Làm từ inox 304 có khả năng chống gỉ sét và truyền lực từ tay quay xuống đĩa van.
• Tay quay (Handwheel): Dùng để điều khiển quá trình đóng mở van.
• Bộ tín hiệu điện (Limit Switch): Ghi nhận trạng thái ON/OFF của van và truyền tín hiệu về tủ điều khiển.

Nguyên lý hoạt động

Van hoạt động theo cơ chế nâng lên và hạ xuống của đĩa van để điều khiển dòng chảy trong đường ống.

• Khi xoay tay quay ngược chiều kim đồng hồ, ty van sẽ nâng đĩa van lên để dòng nước lưu thông.
• Khi xoay tay quay theo chiều kim đồng hồ, đĩa van hạ xuống và ép chặt vào bề mặt làm kín để chặn dòng chảy.
• Bộ limit switch sẽ ghi nhận trạng thái đóng hoặc mở và gửi tín hiệu về hệ thống điều khiển.

Ứng dụng của van cổng tín hiệu điện DN300

Van được ứng dụng rộng rãi trong nhiều hệ thống kỹ thuật:

• Hệ thống phòng cháy chữa cháy (PCCC) quy mô lớn.
• Hệ thống cấp nước đô thị.
• Hệ thống trạm bơm và nhà máy nước.
• Hệ thống cấp nước khu công nghiệp.
• Hệ thống xử lý nước và hệ thống thủy lợi.

Hướng dẫn lắp đặt van cổng tín hiệu điện Shinyi DN300

Do DN300 là kích thước lớn nên việc lắp đặt cần được thực hiện cẩn thận để đảm bảo an toàn và độ kín của hệ thống.

Bước 1: Kiểm tra van trước khi lắp đặt

• Kiểm tra đúng kích thước DN300 theo thiết kế đường ống.
• Kiểm tra tình trạng thân van, mặt bích, gioăng và bulong.
• Đảm bảo bộ tín hiệu điện (tamper switch) hoạt động bình thường.

Bước 2: Chuẩn bị đường ống

• Làm sạch đường ống để loại bỏ cặn bẩn, cát hoặc dị vật.
• Kiểm tra hai mặt bích của đường ống phải song song và đúng kích thước tiêu chuẩn.

Bước 3: Định vị van

• Đặt van vào vị trí giữa hai mặt bích của đường ống.
• Đảm bảo chiều mũi tên trên thân van trùng với chiều dòng chảy của lưu chất.
• Với van DN300 nên sử dụng thiết bị nâng hạ hoặc pa lăng để tránh va đập.

Bước 4: Lắp gioăng và bulong

• Đặt gioăng làm kín giữa hai mặt bích.
• Lắp bulong vào các lỗ mặt bích và siết nhẹ ban đầu.
• Siết bulong theo nguyên tắc chéo (hình chữ X) để lực siết phân bố đều.

Bước 5: Siết chặt và kiểm tra độ kín

• Dùng cờ lê lực siết chặt toàn bộ bulong.
• Đảm bảo các bulong được siết đều và đúng lực siết kỹ thuật.

Bước 6: Kết nối tín hiệu điện

• Kết nối dây tín hiệu từ tamper switch của van về tủ điều khiển hoặc hệ thống báo cháy.
• Kiểm tra tín hiệu ON/OFF khi van đóng và mở.

Bước 7: Vận hành thử

• Thực hiện đóng mở van vài lần để kiểm tra độ trơn tru.
• Kiểm tra xem có hiện tượng rò rỉ tại mặt bích hay không.
• Xác nhận tín hiệu điện truyền về hệ thống hoạt động chính xác.

Lưu ý khi lắp đặt và sử dụng

• Lắp đặt van đúng chiều dòng chảy theo ký hiệu trên thân van.
• Không siết bulong quá chặt để tránh làm biến dạng mặt bích.
• Kiểm tra bộ tín hiệu điện định kỳ để đảm bảo hệ thống giám sát hoạt động chính xác.
• Không đóng mở van quá nhanh để tránh gây sốc áp lực trong đường ống.
• Thực hiện bảo trì và kiểm tra van định kỳ để kéo dài tuổi thọ thiết bị.

Kết luận

Van cổng tín hiệu điện Shinyi DN300 là thiết bị quan trọng trong các hệ thống cấp nước và PCCC quy mô lớn. Nhờ khả năng đóng kín tốt, độ bền cao và tích hợp tín hiệu giám sát, sản phẩm giúp đảm bảo hệ thống vận hành an toàn và hiệu quả trong thời gian dài.
