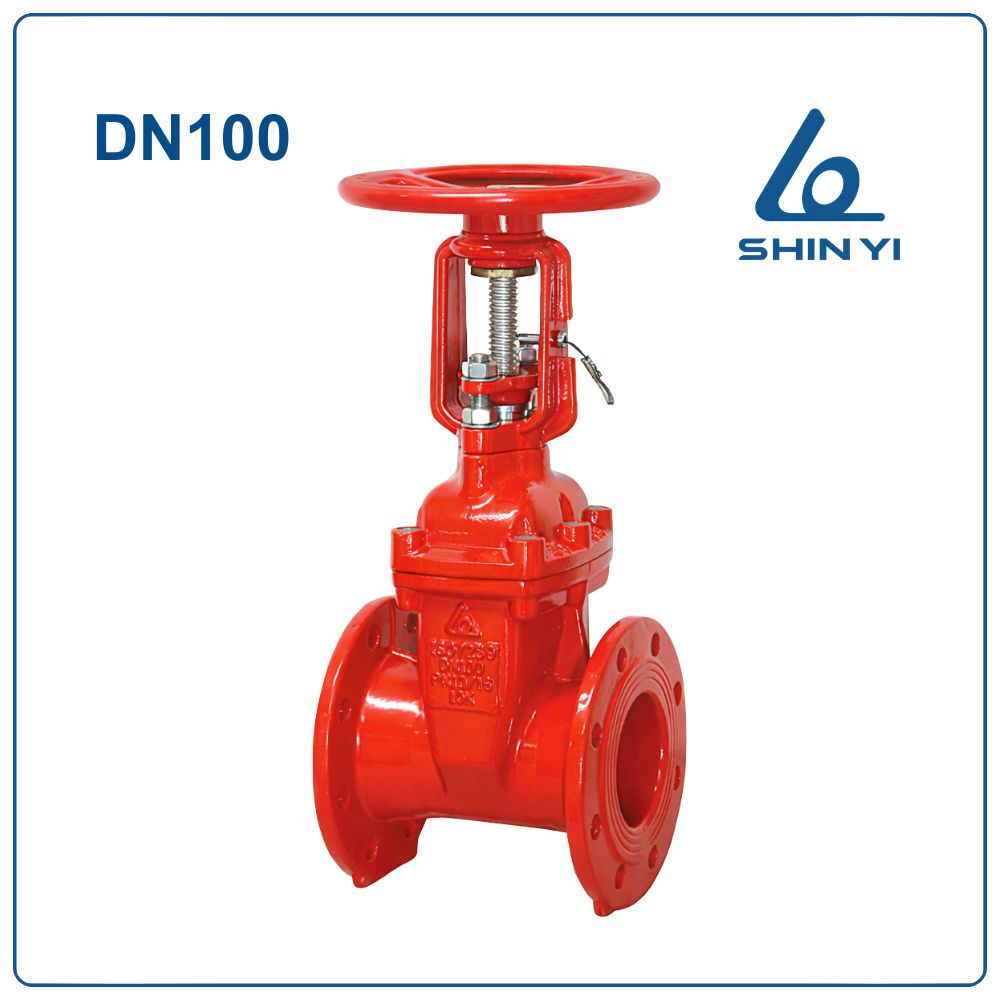

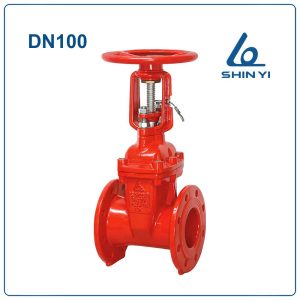

Van cổng tín hiệu điện Shinyi DN100

Van cổng tín hiệu điện Shinyi DN100 là gì?

Van cổng tín hiệu điện Shinyi DN100 (Phi 114 – 4 inch) là dòng van cổng được tích hợp bộ công tắc giám sát tín hiệu điện (Tamper Switch / Limit Switch), cho phép theo dõi trạng thái đóng hoặc mở của van và truyền tín hiệu về tủ điều khiển trung tâm hoặc hệ thống báo cháy tự động.

Thiết bị thường được lắp đặt trong các hệ thống phòng cháy chữa cháy (PCCC), hệ thống cấp nước công nghiệp và các hệ thống cần giám sát tình trạng vận hành của van từ xa.

Kích thước DN100 là kích thước tiêu chuẩn được sử dụng phổ biến trong các hệ thống đường ống trung bình, với quy đổi như sau:

Đặc điểm nổi bật của van cổng tín hiệu điện Shinyi DN100

Van cổng tín hiệu điện DN100 được sử dụng rộng rãi nhờ nhiều ưu điểm nổi bật:

• Giám sát trạng thái từ xa: Bộ công tắc tín hiệu giúp hệ thống điều khiển nhận biết chính xác trạng thái đóng hoặc mở của van.
• Độ kín cao: Đĩa van được bọc cao su EPDM giúp van đóng kín hoàn toàn, hạn chế rò rỉ lưu chất.
• Độ bền cao: Thân van được chế tạo từ gang cầu và phủ lớp sơn epoxy chống ăn mòn, phù hợp với môi trường nước và môi trường ngoài trời.
• Vận hành nhẹ nhàng: Tay quay dạng vô lăng giúp thao tác đóng mở dễ dàng và thuận tiện.
• Tuổi thọ lâu dài: Kết cấu đơn giản giúp van ít hỏng hóc và giảm chi phí bảo trì.

Thông số kỹ thuật van cổng tín hiệu điện Shinyi DN100

Cấu tạo của van cổng tín hiệu điện Shinyi DN100

Van được cấu thành từ nhiều bộ phận chính giúp đảm bảo độ bền và khả năng vận hành ổn định:

• Thân van (Body):
  Thân van được đúc từ gang cầu FCD450, bên ngoài phủ lớp sơn epoxy chống ăn mòn, giúp thiết bị hoạt động bền bỉ trong môi trường nước.
• Đĩa van (Gate):
  Đĩa van dạng nêm làm từ gang cầu và được bọc cao su EPDM, giúp tăng độ kín và hạn chế rò rỉ.
• Ty van (Stem):
  Ty van được chế tạo từ inox 304, có khả năng chống gỉ và truyền chuyển động từ tay quay xuống đĩa van.
• Tay quay (Handwheel):
  Tay quay dạng vô lăng giúp người vận hành đóng hoặc mở van một cách dễ dàng.
• Bộ tín hiệu điện (Limit Switch):
  Công tắc tín hiệu được lắp trên phần nắp van để truyền tín hiệu ON/OFF về tủ điều khiển khi trạng thái van thay đổi.

Nguyên lý hoạt động

Van cổng tín hiệu điện hoạt động dựa trên cơ chế nâng lên – hạ xuống của đĩa van để điều khiển dòng chảy trong đường ống.

Trong quá trình vận hành:

• Khi xoay tay quay ngược chiều kim đồng hồ, trục van sẽ nâng lên, kéo theo đĩa van mở ra → nước lưu thông qua đường ống.
• Khi xoay tay quay theo chiều kim đồng hồ, đĩa van hạ xuống và ép chặt vào thân van → dòng chảy bị chặn lại.
• Đồng thời, bộ công tắc tín hiệu điện sẽ ghi nhận trạng thái đóng hoặc mở của van và gửi tín hiệu về hệ thống điều khiển.

Ứng dụng của van cổng tín hiệu điện DN100

Van được ứng dụng rộng rãi trong nhiều hệ thống kỹ thuật:

• Hệ thống phòng cháy chữa cháy (PCCC).
• Hệ thống cấp nước cho tòa nhà và chung cư.
• Hệ thống cấp nước trong nhà máy và khu công nghiệp.
• Hệ thống xử lý nước và cấp nước đô thị.
• Hệ thống trạm bơm và đường ống phân phối nước.

Hướng dẫn lắp đặt van cổng tín hiệu điện Shinyi DN100

Để đảm bảo thiết bị hoạt động ổn định và an toàn, cần thực hiện lắp đặt theo các bước sau:

Bước 1: Kiểm tra van trước khi lắp đặt

• Kiểm tra đúng kích thước DN100 theo thiết kế đường ống.
• Kiểm tra tình trạng mặt bích, gioăng làm kín và phụ kiện đi kèm.

Bước 2: Làm sạch đường ống

• Loại bỏ các tạp chất như cặn bẩn, rác hoặc vật cứng bên trong đường ống.
• Điều này giúp tránh làm trầy xước hoặc hư hỏng đĩa van.

Bước 3: Đặt van vào vị trí lắp đặt

• Đưa van vào giữa hai mặt bích của đường ống.
• Đảm bảo mũi tên trên thân van cùng chiều với hướng dòng chảy.

Bước 4: Lắp bu lông mặt bích

• Lắp bu lông và đai ốc vào các lỗ trên mặt bích.
• Siết bu lông theo hình chéo góc để đảm bảo độ kín và tránh lệch mặt bích.

Bước 5: Kết nối tín hiệu điện

• Đấu dây tín hiệu từ tamper switch của van về tủ điều khiển hệ thống PCCC.

Bước 6: Kiểm tra vận hành

• Thử đóng mở van bằng tay quay.
• Kiểm tra xem tín hiệu trạng thái van đã được truyền về hệ thống điều khiển hay chưa.

Lưu ý khi lắp đặt và sử dụng

Để đảm bảo van hoạt động bền bỉ và ổn định, cần lưu ý:

• Không lắp đặt van sai chiều dòng chảy.
• Không siết bu lông quá chặt gây biến dạng mặt bích.
• Kiểm tra hoạt động của bộ tín hiệu điện định kỳ.
• Không đóng mở van quá nhanh để tránh hiện tượng sốc áp lực.
• Thực hiện kiểm tra và bảo trì thiết bị theo định kỳ.

Kết luận

Van cổng tín hiệu điện Shinyi DN100 là thiết bị quan trọng trong hệ thống PCCC và cấp nước, giúp theo dõi trạng thái vận hành của van một cách chính xác. Nhờ thiết kế chắc chắn, khả năng đóng kín tốt và tích hợp bộ tín hiệu điện, sản phẩm được sử dụng rộng rãi trong nhiều công trình dân dụng và công nghiệp hiện nay.
