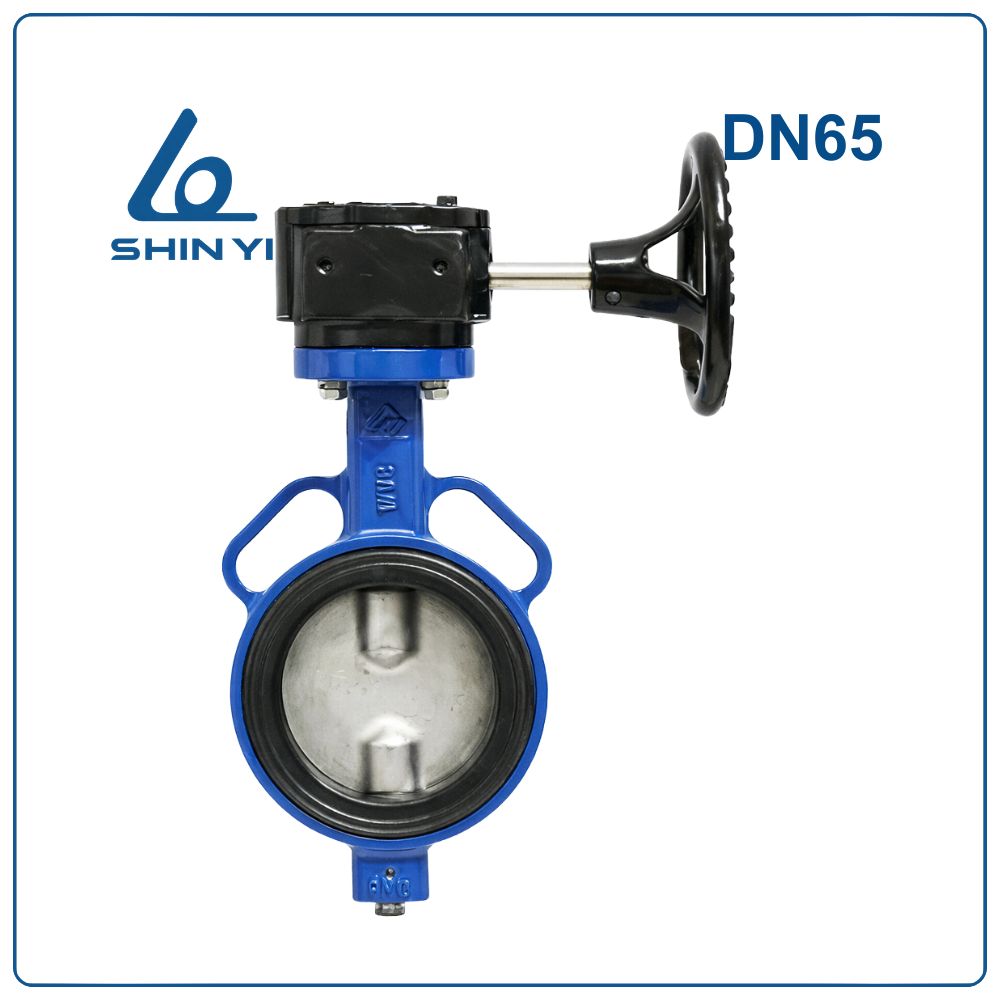

Van bướm tay quay Shinyi DN65

Van bướm tay quay Shinyi DN65 là gì?

Van bướm tay quay Shinyi DN65  (Phi 76 – 2.1/2 inch) là loại van có đĩa van dạng cánh bướm đặt ở trung tâm thân van. Khi người vận hành quay tay quay, lực được truyền qua hộp số làm trục van xoay và điều khiển đĩa van đóng hoặc mở dòng chảy.

Quy đổi kích thước DN65:

• DN65 ≈ 65 mm
• Tương đương 2½ inch
• Đường kính ngoài ống khoảng 76 mm

DN65 là kích thước phổ biến trong hệ thống đường ống trung bình, thường thấy trong hệ thống cấp nước tòa nhà, hệ thống kỹ thuật và công nghiệp.

Thông số kỹ thuật van bướm tay quay Shinyi DN65

Thông số	Giá trị
Thương hiệu	Shinyi
Kích thước	DN65
Quy đổi	2½ inch
Kiểu vận hành	Tay quay (hộp số)
Kiểu kết nối	Wafer
Vật liệu thân	Gang cầu
Đĩa van	Inox
Gioăng làm kín	EPDM / NBR
Áp lực làm việc	PN10 – PN16
Nhiệt độ làm việc	-10°C – 80°C
Môi trường sử dụng	Nước, nước sạch, PCCC

Ưu điểm nổi bật của van bướm tay quay Shinyi DN65

Vận hành nhẹ và ổn định
Nhờ cơ cấu hộp số truyền động, lực vận hành giảm đáng kể so với cơ cấu tay gạt.

Điều tiết lưu lượng chính xác
Tay quay cho phép kiểm soát góc mở của đĩa van tốt hơn, phù hợp khi cần điều tiết dòng chảy.

Độ bền cao
Cơ cấu hộp số giúp giảm lực tác động trực tiếp lên trục van, tăng tuổi thọ thiết bị.

Hoạt động ổn định với đường ống lớn
Van tay quay phù hợp với các kích thước từ DN50 đến DN300.

An toàn khi vận hành
Thiết kế tay quay giúp người vận hành kiểm soát tốt hơn quá trình đóng mở.

Cấu tạo van bướm tay quay Shinyi DN65

Van bướm tay quay DN65 gồm các bộ phận chính sau:

1. Thân van (Body)

• Vật liệu: Gang cầu
• Chức năng: bảo vệ và liên kết các bộ phận bên trong van.

2. Đĩa van (Disc)

• Vật liệu: Inox
• Chức năng: đóng mở và điều tiết dòng chảy.

3. Trục van (Stem)

• Vật liệu: Thép không gỉ
• Chức năng: truyền lực từ tay quay đến đĩa van.

4. Gioăng làm kín (Seat)

• Vật liệu: Cao su EPDM hoặc NBR
• Chức năng: đảm bảo độ kín giữa thân van và đĩa van.

5. Bạc lót (Bushing)

• Chức năng: giảm ma sát và bảo vệ trục van.

6. O-ring

• Chức năng: tăng khả năng làm kín và chống rò rỉ.

7. Hộp số tay quay (Gearbox)

• Chức năng: giảm lực vận hành và giúp điều khiển van dễ dàng.

Nguyên lý hoạt động

Van bướm tay quay DN65 hoạt động theo cơ chế xoay đĩa van trong thân van:

• Khi quay tay quay, hộp số truyền lực đến trục van.
• Trục van làm đĩa van quay theo.
• Khi đĩa van song song với dòng chảy → van mở hoàn toàn.
• Khi đĩa van vuông góc với dòng chảy → van đóng hoàn toàn.

Nhờ cơ cấu hộp số, việc đóng mở van trở nên nhẹ nhàng và chính xác hơn.

Ứng dụng của van bướm Shinyi DN65

Van bướm tay quay DN65 được sử dụng rộng rãi trong nhiều hệ thống:

• Hệ thống cấp nước sinh hoạt
• Hệ thống phòng cháy chữa cháy
• Hệ thống xử lý nước
• Hệ thống HVAC
• Hệ thống đường ống nhà máy và khu công nghiệp

Hướng dẫn lắp đặt van bướm DN65

Để đảm bảo van hoạt động ổn định và bền bỉ, cần thực hiện đúng các bước sau:

Bước 1: Kiểm tra kích thước DN65 và tiêu chuẩn mặt bích của đường ống.

Bước 2: Vệ sinh sạch bên trong đường ống trước khi lắp đặt.

Bước 3: Đặt van vào giữa hai mặt bích của đường ống.

Bước 4: Lắp bulong và siết đều theo hình chữ thập để đảm bảo lực siết đồng đều.

Bước 5: Kiểm tra hoạt động của tay quay trước khi đưa hệ thống vào vận hành.

So sánh van bướm tay gạt và tay quay Shinyi DN65

Tiêu chí	Van bướm tay quay DN65	Van bướm tay gạt DN65
Cơ chế vận hành	Tay quay hộp số	Tay gạt
Lực vận hành	Rất nhẹ	Cần lực tay
Tốc độ đóng mở	Chậm hơn	Nhanh
Độ chính xác điều tiết	Cao	Trung bình
Kích thước sử dụng phổ biến	DN50 – DN300	DN50 – DN150
Không gian lắp đặt	Lớn hơn	Gọn hơn
Giá thành	Cao hơn	Thấp hơn

Kết luận

Van bướm tay quay Shinyi DN65 là thiết bị van công nghiệp có thiết kế chắc chắn, vận hành nhẹ nhờ cơ cấu hộp số và khả năng điều tiết dòng chảy chính xác. Nhờ độ bền cao và khả năng làm kín tốt, sản phẩm được ứng dụng rộng rãi trong hệ thống cấp nước, PCCC và các hệ thống công nghiệp.
