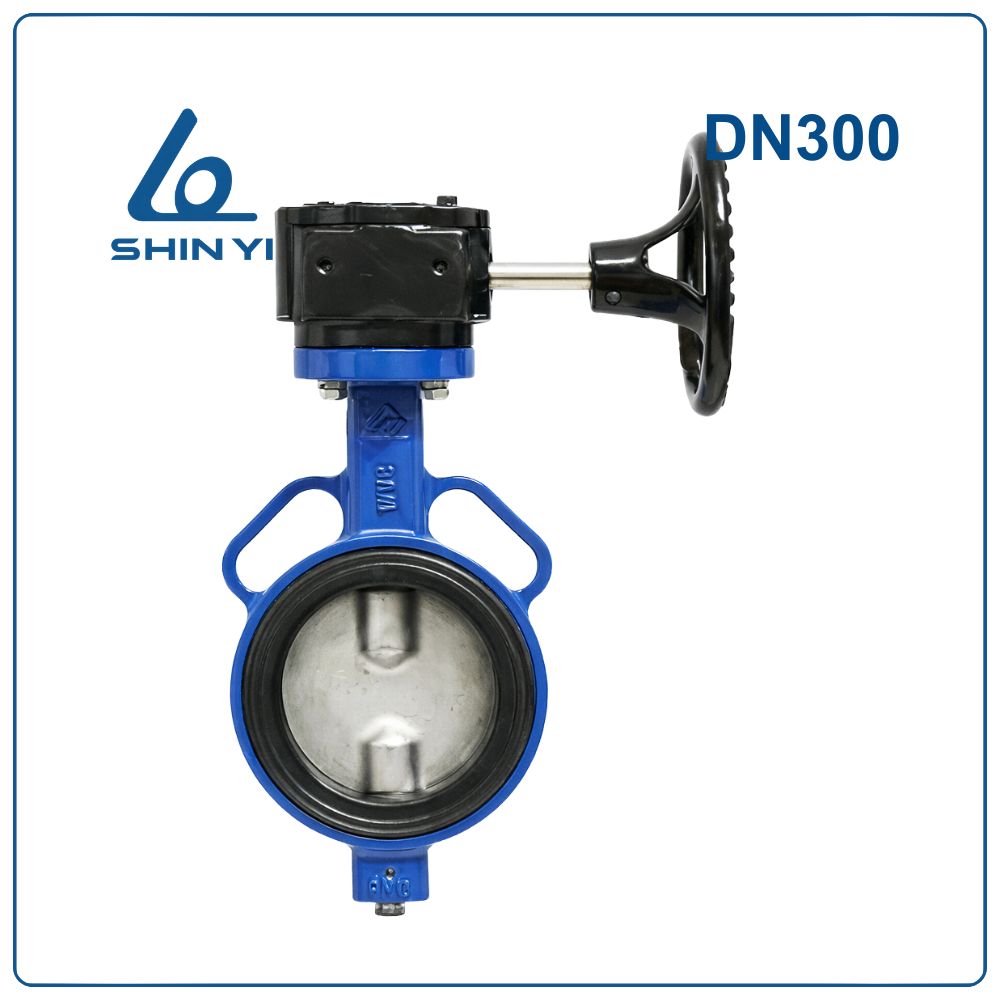

Van bướm tay quay Shinyi DN300

Van bướm tay quay Shinyi DN300 là gì?

Van bướm tay quay Shinyi DN300 (Phi 324 – 12 inch) là loại van có đĩa van dạng cánh bướm nằm ở trung tâm thân van để điều tiết dòng chảy. Khi người vận hành quay tay quay, lực được truyền qua bộ truyền trục vít – bánh vít trong hộp số, làm xoay đĩa van để đóng hoặc mở dòng chảy.

Quy đổi kích thước DN300:

• DN300 ≈ 300 mm
• Tương đương 12 inch
• Đường kính ngoài ống khoảng 324 mm

DN300 là kích thước thường dùng cho hệ thống đường ống lớn, nơi cần thiết bị có khả năng vận hành ổn định và lưu lượng lớn.

Thông số kỹ thuật van bướm tay quay Shinyi DN300

Thông số	Giá trị
Thương hiệu	Shinyi
Kích thước	DN300
Quy đổi	12 inch
Kiểu vận hành	Tay quay (hộp số)
Kiểu kết nối	Wafer / mặt bích
Vật liệu thân	Gang cầu
Đĩa van	Inox
Gioăng làm kín	EPDM / NBR
Áp lực làm việc	PN10 – PN16
Nhiệt độ làm việc	-10°C – 80°C
Môi trường sử dụng	Nước, nước sạch, PCCC

Van bướm DN300 thường được thiết kế theo các tiêu chuẩn như API 609 hoặc EN 593, phù hợp với nhiều tiêu chuẩn mặt bích như DIN, JIS, ANSI.

Ưu điểm nổi bật của van bướm tay quay Shinyi DN300

Vận hành nhẹ nhàng
Nhờ cơ cấu hộp số tay quay, lực đóng mở van được giảm đáng kể ngay cả với đường ống lớn.

Điều tiết lưu lượng ổn định
Tay quay cho phép kiểm soát góc mở của đĩa van chính xác hơn.

Độ kín cao
Gioăng EPDM hoặc NBR giúp hạn chế rò rỉ lưu chất trong quá trình vận hành.

Độ bền cao
Thân van gang cầu phủ sơn epoxy chống ăn mòn, giúp tăng tuổi thọ thiết bị.

Phù hợp cho hệ thống lớn
Van tay quay thường được sử dụng cho đường ống DN50 – DN300 hoặc lớn hơn trong các hệ thống cấp nước và công nghiệp.

Cấu tạo van bướm tay quay Shinyi DN300

Van bướm tay quay Shinyi DN300 gồm các bộ phận chính sau:

1. Thân van (Body)

• Vật liệu: Gang cầu
• Tiêu chuẩn: ASTM A536 / EN GJS 500-7
• Chức năng: bảo vệ và liên kết toàn bộ các bộ phận của van.

2. Trục van (Shaft)

• Vật liệu: Thép không gỉ
• Tiêu chuẩn: AISI 304 / 316 / 420
• Chức năng: truyền lực từ hộp số đến đĩa van.

3. Đĩa van (Disc)

• Vật liệu: Thép không gỉ
• Tiêu chuẩn: AISI 431 / CF8 / CF8M
• Chức năng: điều tiết dòng chảy của lưu chất.

4. Trục phụ (Secondary Shaft)

• Vật liệu: Thép không gỉ
• Chức năng: hỗ trợ truyền lực và cố định đĩa van.

5. Gioăng làm kín (Seat)

• Vật liệu: Cao su
• Loại vật liệu: NBR hoặc EPDM
• Chức năng: đảm bảo độ kín giữa thân van và đĩa van.

6. Vòng đệm (Washer)

• Vật liệu: Thép mạ kẽm
• Chức năng: giảm ma sát và cố định các chi tiết.

7. O-ring

• Vật liệu: Cao su
• Loại vật liệu: NBR hoặc EPDM
• Chức năng: tăng khả năng làm kín và chống rò rỉ.

8. Hộp số tay quay (Worm Gear)

• Vật liệu: Gang cầu
• Chức năng: truyền lực từ tay quay đến trục van, giúp vận hành nhẹ hơn.

Nguyên lý hoạt động

Van bướm tay quay Shinyi DN300 hoạt động theo cơ chế truyền động hộp số:

• Khi người vận hành quay tay quay, lực truyền qua bộ trục vít – bánh vít.
• Trục van xoay làm đĩa van quay trong thân van.
• Khi đĩa van song song với dòng chảy → van mở hoàn toàn.
• Khi đĩa van vuông góc với dòng chảy → van đóng hoàn toàn.

Đĩa van chỉ cần xoay 90° để chuyển trạng thái đóng mở.

Ứng dụng của van bướm Shinyi DN300

Van bướm tay quay DN300 được sử dụng trong nhiều hệ thống:

• Hệ thống cấp nước đô thị
• Hệ thống phòng cháy chữa cháy
• Hệ thống xử lý nước
• Hệ thống đường ống nhà máy công nghiệp
• Hệ thống điều hòa HVAC

Nhờ khả năng vận hành ổn định, van rất phù hợp với các hệ thống lưu lượng lớn.

Hướng dẫn lắp đặt van bướm DN300

Để đảm bảo van hoạt động hiệu quả, cần thực hiện đúng các bước sau:

Bước 1: Kiểm tra kích thước van và tiêu chuẩn mặt bích của đường ống.

Bước 2: Vệ sinh sạch bên trong đường ống trước khi lắp đặt.

Bước 3: Đặt van vào giữa hai mặt bích của đường ống.

Bước 4: Lắp bulong và siết đều theo hình chữ thập.

Bước 5: Kiểm tra thao tác quay tay quay trước khi đưa hệ thống vào vận hành.

So sánh van bướm tay gạt và tay quay Shinyi DN300

Tiêu chí	Van bướm tay quay DN300	Van bướm tay gạt
Cơ chế vận hành	Tay quay qua hộp số	Tay gạt trực tiếp
Lực vận hành	Nhẹ	Rất nặng khi kích thước lớn
Tốc độ đóng mở	Chậm hơn	Nhanh
Độ chính xác điều tiết	Cao	Trung bình
Kích thước sử dụng phổ biến	DN50 – DN300	DN50 – DN150
Khả năng dùng cho đường ống lớn	Rất tốt	Không phù hợp
Giá thành	Cao hơn	Thấp hơn
Không gian lắp đặt	Cần không gian quay tay	Gọn hơn

Kết luận

Van bướm tay quay Shinyi DN300 là giải pháp lý tưởng cho các hệ thống đường ống lớn cần thiết bị đóng mở bền bỉ, vận hành nhẹ và khả năng làm kín tốt. Nhờ thiết kế chắc chắn và cơ cấu hộp số, van được ứng dụng rộng rãi trong hệ thống cấp nước, PCCC và công nghiệp.
