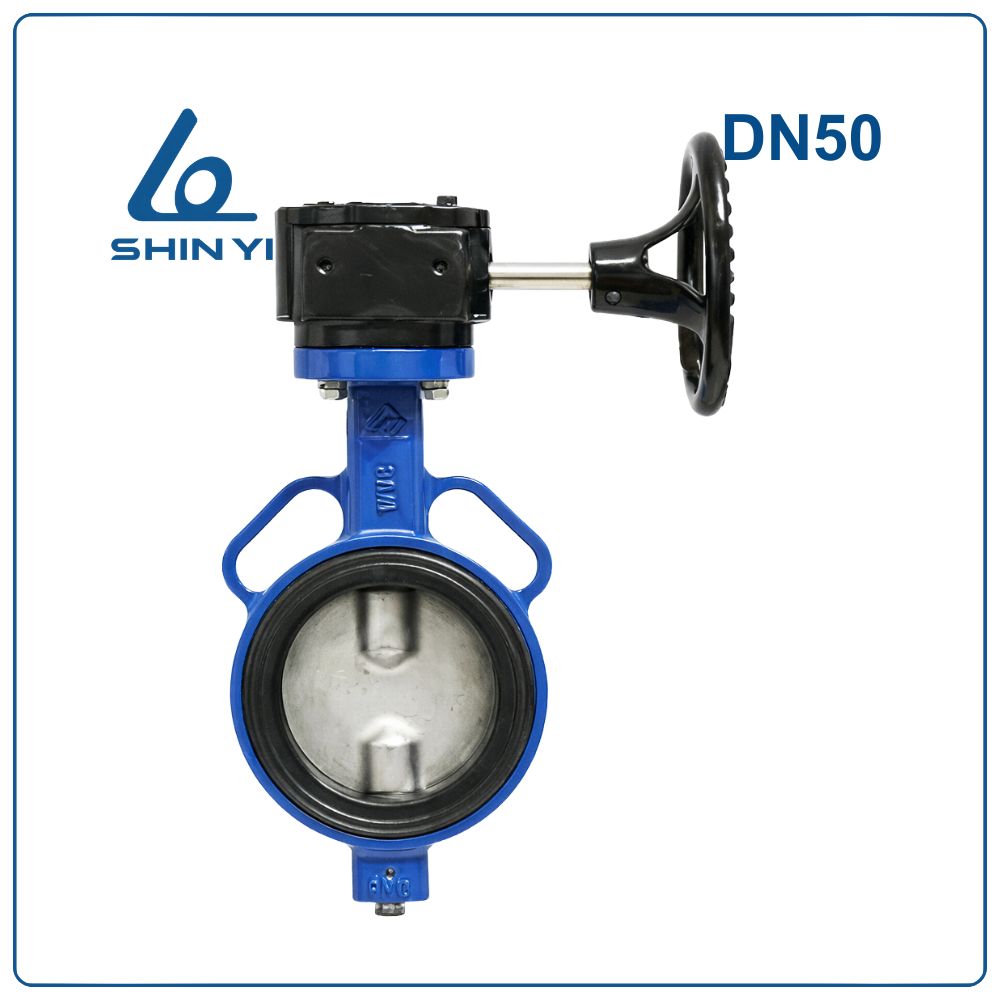

Van bướm tay quay Shinyi DN50

Van bướm tay quay Shinyi DN50 là gì?

Van bướm tay quay Shinyi DN50 (Phi 60 – 2 inch) là loại van có đĩa van dạng cánh bướm nằm ở trung tâm thân van. Khi người vận hành quay tay quay, lực truyền qua hộp số làm trục van xoay và điều khiển đĩa van đóng hoặc mở dòng chảy.

Quy đổi kích thước DN50:

• DN50 ≈ 50 mm
• Tương đương 2 inch
• Đường kính ngoài ống khoảng 60 mm

DN50 là kích thước khá phổ biến trong hệ thống cấp nước, hệ thống kỹ thuật tòa nhà và đường ống công nghiệp.

Cấu tạo van bướm tay gạt Shinyi DN50

Van bướm tay gạt DN50 được cấu tạo từ các bộ phận chính sau:

1. Thân van (Body)

• Vật liệu: Gang cầu
• Chức năng: liên kết các bộ phận và chịu áp lực của hệ thống.

2. Đĩa van (Disc)

• Vật liệu: Inox
• Chức năng: trực tiếp điều tiết dòng chảy.

3. Trục van (Stem/Shaft)

• Vật liệu: Thép không gỉ
• Chức năng: truyền lực từ tay gạt đến đĩa van.

4. Gioăng làm kín (Seat)

• Vật liệu: Cao su EPDM hoặc NBR
• Chức năng: đảm bảo độ kín giữa đĩa van và thân van.

5. Bạc lót (Bushing)

• Chức năng: giảm ma sát và tăng tuổi thọ trục van.

6. O-ring

• Chức năng: tăng khả năng làm kín và chống rò rỉ.

7. Tay gạt (Lever Handle)

• Vật liệu: Gang hoặc thép
• Chức năng: điều khiển đóng mở van.

Thông số kỹ thuật van bướm tay quay Shinyi DN50

Thông số	Giá trị
Thương hiệu	Shinyi
Kích thước	DN50
Quy đổi	2 inch
Kiểu vận hành	Tay quay (hộp số)
Kiểu kết nối	Wafer
Vật liệu thân	Gang cầu
Đĩa van	Inox
Gioăng làm kín	EPDM / NBR
Áp lực làm việc	PN10 – PN16
Nhiệt độ làm việc	-10°C – 80°C
Môi trường sử dụng	Nước, nước sạch, PCCC

Ưu điểm nổi bật của van bướm tay quay Shinyi DN50

Vận hành nhẹ nhàng
Nhờ cơ cấu hộp số, lực vận hành giảm đáng kể so với tay gạt.

Điều tiết lưu lượng chính xác
Tay quay giúp điều chỉnh góc mở của đĩa van chính xác hơn.

Độ bền cao
Thiết kế hộp số giúp hạn chế lực tác động trực tiếp lên trục van.

Đóng mở ổn định
Phù hợp với các hệ thống cần vận hành thường xuyên.

Phù hợp nhiều kích thước đường ống
Van tay quay có thể sử dụng cho các kích thước từ DN50 đến DN300.

Cấu tạo van bướm tay quay Shinyi DN50

Van bướm tay quay Shinyi DN50 gồm các bộ phận chính sau:

1. Thân van (Body)

• Vật liệu: Gang cầu
• Chức năng: bảo vệ và liên kết các bộ phận bên trong.

2. Đĩa van (Disc)

• Vật liệu: Inox
• Chức năng: đóng mở và điều tiết dòng chảy.

3. Trục van (Stem)

• Vật liệu: Thép không gỉ
• Chức năng: truyền lực từ tay quay đến đĩa van.

4. Gioăng làm kín (Seat)

• Vật liệu: Cao su EPDM hoặc NBR
• Chức năng: đảm bảo độ kín giữa thân van và đĩa van.

5. Bạc lót (Bushing)

• Chức năng: giảm ma sát cho trục van.

6. O-ring

• Chức năng: tăng khả năng làm kín và chống rò rỉ.

7. Hộp số tay quay (Gearbox)

• Chức năng: giảm lực vận hành và giúp đóng mở van dễ dàng.

Nguyên lý hoạt động

Van bướm tay quay DN50 hoạt động theo nguyên lý xoay đĩa van:

• Khi quay tay quay, hộp số truyền lực đến trục van.
• Trục van làm đĩa van quay theo.
• Khi đĩa van song song với dòng chảy → van mở hoàn toàn.
• Khi đĩa van vuông góc với dòng chảy → van đóng hoàn toàn.

Cơ chế hộp số giúp việc vận hành nhẹ hơn và chính xác hơn.

Ứng dụng của van bướm Shinyi DN50

Van bướm tay quay DN50 được sử dụng rộng rãi trong:

• Hệ thống cấp nước sinh hoạt
• Hệ thống phòng cháy chữa cháy
• Hệ thống xử lý nước
• Hệ thống HVAC
• Hệ thống đường ống nhà máy

Hướng dẫn lắp đặt van bướm DN50

Để đảm bảo van hoạt động ổn định, cần thực hiện các bước sau:

Bước 1: Kiểm tra kích thước DN50 và tiêu chuẩn mặt bích.

Bước 2: Vệ sinh đường ống trước khi lắp đặt.

Bước 3: Đặt van vào giữa hai mặt bích của đường ống.

Bước 4: Lắp bulong và siết đều theo hình chữ thập.

Bước 5: Kiểm tra hoạt động của tay quay trước khi vận hành hệ thống.

So sánh van bướm tay gạt và tay quay Shinyi DN50

Tiêu chí	Van bướm tay quay DN50	Van bướm tay gạt DN50
Cơ chế vận hành	Tay quay hộp số	Tay gạt
Lực vận hành	Rất nhẹ	Cần lực tay
Tốc độ đóng mở	Chậm hơn	Nhanh
Độ chính xác điều tiết	Cao	Trung bình
Kích thước sử dụng phổ biến	DN50 – DN300	DN50 – DN150
Không gian lắp đặt	Lớn hơn	Gọn
Giá thành	Cao hơn	Thấp hơn

Kết luận

Van bướm tay quay Shinyi DN50 là thiết bị van công nghiệp có độ bền cao, vận hành nhẹ nhờ cơ cấu hộp số và khả năng điều tiết lưu lượng chính xác. Sản phẩm phù hợp với nhiều hệ thống đường ống trong công nghiệp và xây dựng.
