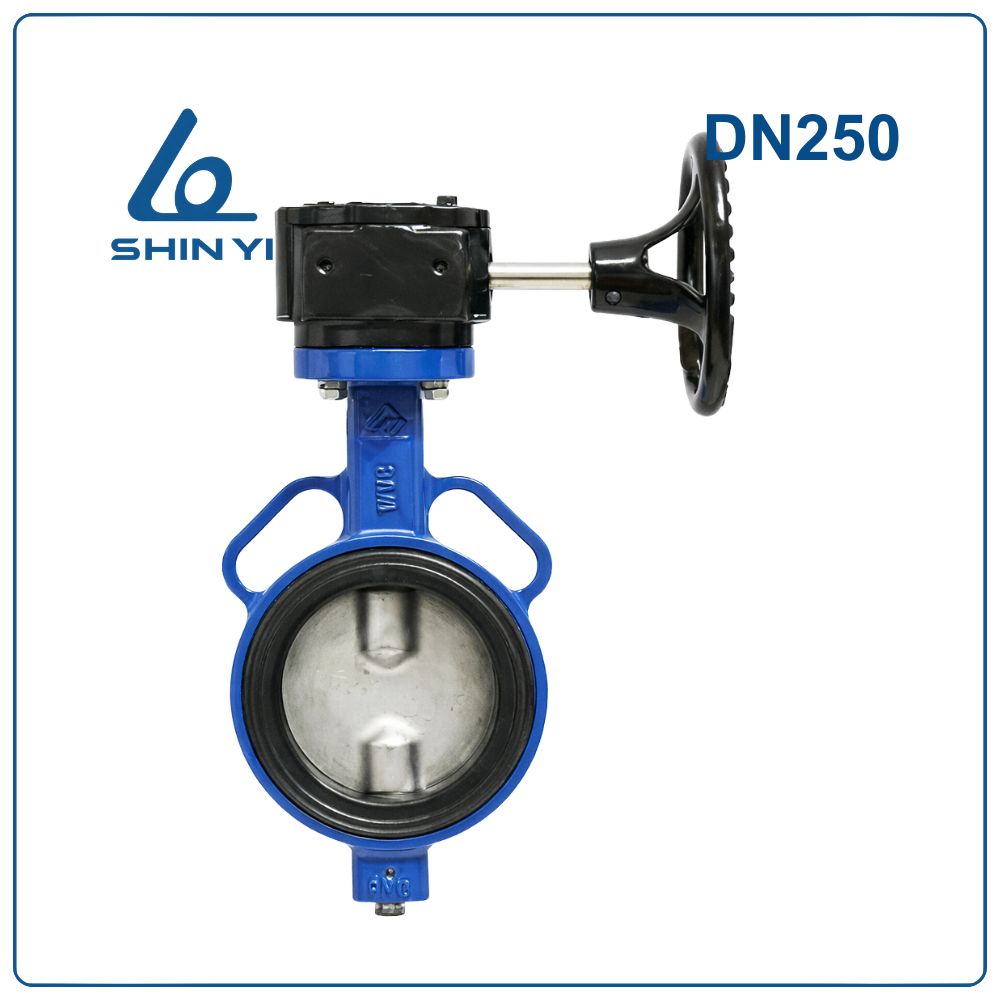

Van bướm tay quay Shinyi DN250

Van bướm tay quay Shinyi DN250 là gì?

Van bướm tay quay Shinyi DN250 (Phi 273 – 10 inch) là loại van có đĩa van dạng cánh bướm nằm ở trung tâm thân van. Khi người vận hành quay tay quay, lực được truyền qua bộ trục vít – bánh vít trong hộp số, làm xoay đĩa van để điều tiết hoặc đóng mở dòng chảy.

Quy đổi kích thước DN250:

• DN250 ≈ 250 mm
• Tương đương 10 inch
• Đường kính ngoài ống khoảng 273 mm

Kích thước DN250 thường được sử dụng trong các hệ thống đường ống lớn, nơi cần thiết bị có khả năng vận hành ổn định và chịu lưu lượng cao.

Thông số kỹ thuật van bướm tay quay Shinyi DN250

Thông số	Giá trị
Thương hiệu	Shinyi
Kích thước	DN250
Quy đổi	10 inch
Kiểu vận hành	Tay quay (hộp số)
Kiểu kết nối	Wafer / Mặt bích
Vật liệu thân	Gang cầu
Đĩa van	Inox
Gioăng làm kín	EPDM / NBR
Áp lực làm việc	PN10 – PN16
Nhiệt độ làm việc	-10°C – 80°C
Môi trường sử dụng	Nước, nước sạch, PCCC

Van thường được thiết kế theo các tiêu chuẩn như BS 5155 hoặc API 609, tương thích với nhiều tiêu chuẩn mặt bích như DIN, JIS, ANSI.

Ưu điểm nổi bật của van bướm tay quay Shinyi DN250

Vận hành nhẹ nhàng
Nhờ cơ cấu hộp số, lực đóng mở van được giảm đáng kể so với các loại van vận hành trực tiếp.

Điều tiết lưu lượng chính xác
Tay quay giúp kiểm soát góc mở của đĩa van ổn định, phù hợp cho hệ thống cần điều chỉnh lưu lượng.

Độ kín cao
Gioăng EPDM hoặc NBR giúp đảm bảo khả năng làm kín tốt, hạn chế rò rỉ lưu chất.

Độ bền cao
Thân van gang cầu phủ sơn epoxy chống ăn mòn, giúp tăng tuổi thọ và khả năng chống oxy hóa.

Phù hợp cho đường ống kích thước lớn
Van bướm tay quay thường được sử dụng cho DN50 – DN300 hoặc lớn hơn, đặc biệt với đường ống lớn thì tay quay giúp vận hành dễ dàng hơn.

Cấu tạo van bướm tay quay Shinyi DN250

Van bướm tay quay Shinyi DN250 được cấu tạo từ các bộ phận chính sau:

1. Thân van (Body)

• Vật liệu: Gang cầu
• Tiêu chuẩn: ASTM A536 / EN GJS 500-7
• Chức năng: bảo vệ và liên kết các bộ phận của van.

2. Trục van (Shaft)

• Vật liệu: Thép không gỉ
• Tiêu chuẩn: AISI 304 / 316 / 420
• Chức năng: truyền lực từ hộp số đến đĩa van.

3. Đĩa van (Disc)

• Vật liệu: Thép không gỉ
• Tiêu chuẩn: AISI 431 / CF8 / CF8M
• Chức năng: điều tiết dòng chảy của lưu chất.

4. Trục phụ (Secondary Shaft)

• Vật liệu: Thép không gỉ
• Tiêu chuẩn: AISI 304 / 316 / 420
• Chức năng: hỗ trợ cố định và truyền lực cho đĩa van.

5. Gioăng làm kín (Seat)

• Vật liệu: Cao su
• Loại vật liệu: NBR hoặc EPDM
• Chức năng: đảm bảo độ kín giữa thân van và đĩa van.

6. Vòng đệm (Washer)

• Vật liệu: Thép mạ kẽm
• Chức năng: giảm ma sát và cố định các chi tiết.

7. O-ring

• Vật liệu: Cao su
• Loại vật liệu: NBR hoặc EPDM
• Chức năng: tăng khả năng làm kín và chống rò rỉ.

8. Hộp số tay quay (Worm Gear)

• Vật liệu: Gang cầu
• Chức năng: truyền lực từ tay quay đến trục van giúp vận hành nhẹ và ổn định.

Nguyên lý hoạt động

Van bướm tay quay Shinyi DN250 hoạt động dựa trên cơ chế truyền động qua hộp số:

• Khi người vận hành quay tay quay, lực được truyền qua bộ trục vít – bánh vít.
• Trục van xoay làm đĩa van quay trong thân van.
• Khi đĩa van song song với dòng chảy → van mở hoàn toàn.
• Khi đĩa van vuông góc với dòng chảy → van đóng hoàn toàn.

Đĩa van chỉ cần xoay 90° để chuyển trạng thái đóng hoặc mở.

Ứng dụng của van bướm Shinyi DN250

Van bướm tay quay DN250 được sử dụng rộng rãi trong nhiều hệ thống:

• Hệ thống cấp nước đô thị
• Hệ thống phòng cháy chữa cháy
• Hệ thống xử lý nước
• Hệ thống điều hòa HVAC
• Hệ thống đường ống nhà máy công nghiệp

Van đặc biệt phù hợp với hệ thống có lưu lượng lớn và đường ống kích thước lớn.

Hướng dẫn lắp đặt van bướm DN250

Để đảm bảo van hoạt động ổn định, cần thực hiện các bước sau:

Bước 1: Kiểm tra kích thước van và tiêu chuẩn mặt bích của đường ống.

Bước 2: Vệ sinh sạch bên trong đường ống trước khi lắp đặt.

Bước 3: Đặt van vào giữa hai mặt bích của đường ống.

Bước 4: Lắp bulong và siết đều theo hình chữ thập để đảm bảo lực phân bố đồng đều.

Bước 5: Kiểm tra thao tác quay tay quay trước khi đưa hệ thống vào vận hành.

So sánh van bướm tay gạt và tay quay Shinyi DN250

Tiêu chí	Van bướm tay quay DN250	Van bướm tay gạt
Cơ chế vận hành	Tay quay qua hộp số	Tay gạt trực tiếp
Lực vận hành	Nhẹ	Nặng khi kích thước lớn
Tốc độ đóng mở	Chậm hơn	Nhanh
Độ chính xác điều tiết	Cao	Trung bình
Kích thước sử dụng phổ biến	DN50 – DN300	DN50 – DN150
Khả năng dùng cho đường ống lớn	Rất tốt	Không phù hợp
Giá thành	Cao hơn	Thấp hơn
Không gian lắp đặt	Cần không gian quay tay	Gọn hơn
