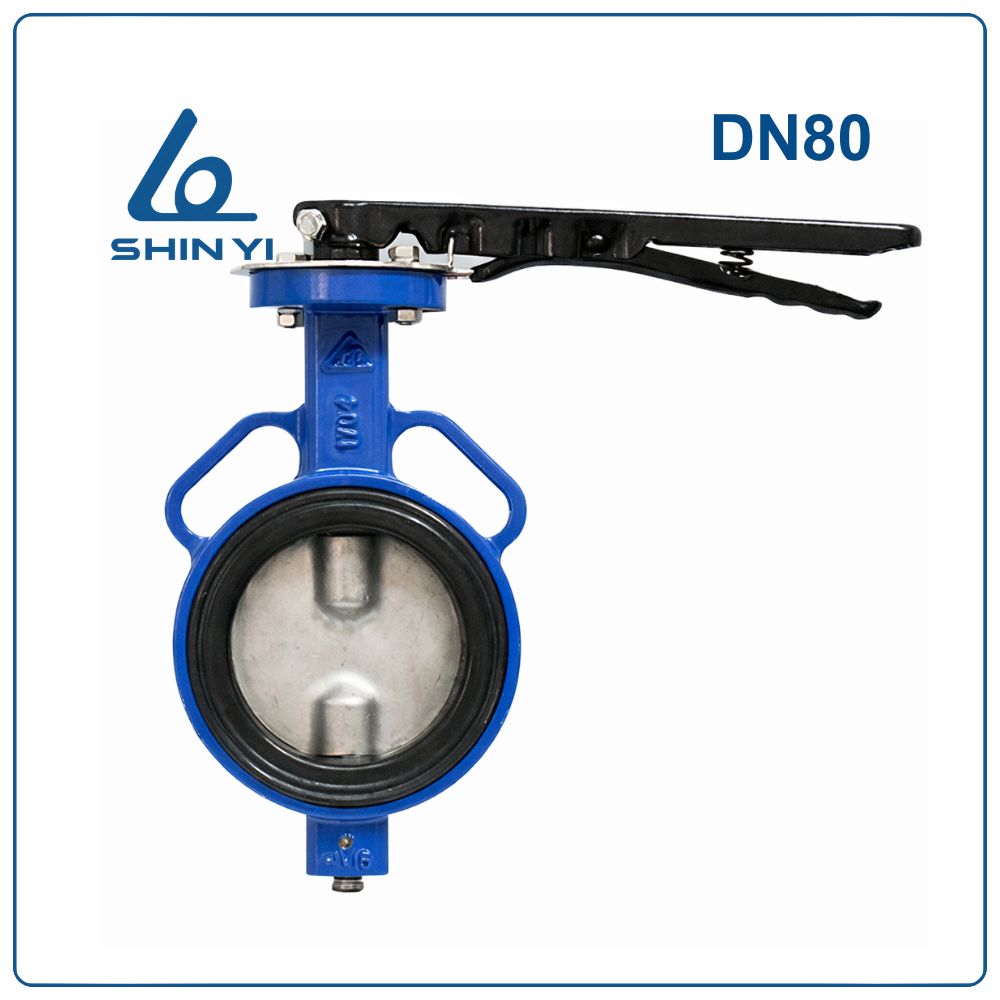

Van bướm tay gạt Shinyi DN80

Van bướm tay gạt Shinyi DN80 là gì?

Van bướm tay gạt Shinyi DN80  Phi 89 – 3 inch) là loại van có đĩa van dạng cánh bướm đặt ở trung tâm thân van. Khi tay gạt được xoay, đĩa van sẽ xoay theo trục để điều tiết dòng chảy của lưu chất trong đường ống.

Ký hiệu DN80 là đường kính danh nghĩa của van theo tiêu chuẩn quốc tế.

• DN80 ≈ 80 mm
• Quy đổi ≈ 3 inch
• Đường kính ngoài ống thường khoảng 88.9 mm

Kích thước DN80 thường được sử dụng trong hệ thống đường ống trung bình của các tòa nhà, nhà máy và khu công nghiệp.

Thông số kỹ thuật van bướm tay gạt Shinyi DN80

Thông số	Giá trị
Thương hiệu	Shinyi
Kích thước	DN80
Quy đổi	3 inch
Kiểu vận hành	Tay gạt
Kiểu kết nối	Wafer (kẹp giữa hai mặt bích)
Vật liệu thân	Gang cầu
Đĩa van	Inox
Gioăng làm kín	EPDM / NBR
Áp lực làm việc	PN10 – PN16
Nhiệt độ làm việc	0 – 80°C
Môi trường sử dụng	Nước, nước sạch, PCCC

Ưu điểm nổi bật của van bướm tay gạt Shinyi DN80

Van bướm Shinyi DN80 được sử dụng rộng rãi nhờ nhiều ưu điểm:

Đóng mở nhanh
Chỉ cần xoay 90° là có thể đóng hoặc mở hoàn toàn dòng chảy.

Thiết kế gọn nhẹ
Van có cấu tạo đơn giản, kích thước nhỏ gọn và trọng lượng nhẹ.

Độ kín cao
Gioăng EPDM hoặc NBR giúp ngăn rò rỉ lưu chất hiệu quả.

Độ bền cao
Thân van gang phủ sơn epoxy chống ăn mòn, phù hợp với môi trường nước.

Chi phí đầu tư hợp lý
Van bướm có giá thành thấp hơn nhiều so với van cổng hoặc van cầu cùng kích thước.

Cấu tạo van bướm tay gạt Shinyi DN80

Theo bảng Parts List & Material, van được cấu tạo từ các bộ phận chính sau:

1. Thân van (Body)

• Vật liệu: Gang cầu
• Tiêu chuẩn: ASTM A536 / EN GJS 500-7
• Chức năng: bảo vệ và liên kết toàn bộ các bộ phận của van.

2. Trục van (Shaft)

• Vật liệu: Thép không gỉ
• Tiêu chuẩn: AISI 304 / 316 / 420
• Chức năng: truyền lực từ tay gạt đến đĩa van.

3. Đĩa van (Disc)

• Vật liệu: Thép không gỉ
• Tiêu chuẩn: AISI 431 / CF8 / CF8M
• Chức năng: điều tiết dòng chảy của lưu chất.

4. Trục phụ (Secondary Shaft)

• Vật liệu: Thép không gỉ
• Tiêu chuẩn: AISI 304 / 316 / 420
• Chức năng: hỗ trợ truyền lực và cố định đĩa van.

5. Gioăng làm kín (Seat)

• Vật liệu: Cao su
• Loại vật liệu: NBR hoặc EPDM
• Chức năng: đảm bảo độ kín giữa thân van và đĩa van.

6. Vòng đệm (Washer)

• Vật liệu: Thép mạ kẽm
• Chức năng: giảm ma sát và cố định các chi tiết.

7. O-ring

• Vật liệu: Cao su
• Loại: NBR hoặc EPDM
• Chức năng: tăng khả năng làm kín và chống rò rỉ.

8. Tay gạt (Lever)

• Vật liệu: Thép carbon
• Tiêu chuẩn: AISI 1025
• Chức năng: điều khiển đóng mở van.

Nguyên lý hoạt động

Van bướm Shinyi DN80 hoạt động dựa trên cơ chế xoay đĩa van trong thân van.

• Khi tay gạt song song với đường ống → van mở hoàn toàn.
• Khi tay gạt vuông góc với đường ống → van đóng hoàn toàn.

Đĩa van chỉ cần xoay 90° để chuyển đổi trạng thái đóng hoặc mở, giúp quá trình vận hành nhanh và tiết kiệm lực.

Ứng dụng của van bướm Shinyi DN80

Van bướm DN80 được ứng dụng rộng rãi trong nhiều hệ thống:

• Hệ thống cấp nước sinh hoạt
• Hệ thống phòng cháy chữa cháy
• Hệ thống xử lý nước
• Hệ thống điều hòa HVAC
• Hệ thống đường ống công nghiệp

Nhờ thiết kế nhỏ gọn và độ bền cao, van DN80 rất phù hợp với các hệ thống đường ống trung bình trong tòa nhà và nhà máy.

Hướng dẫn lắp đặt van bướm DN80

Để đảm bảo van hoạt động ổn định và bền bỉ, cần thực hiện đúng các bước sau:

Bước 1: Kiểm tra kích thước van và tiêu chuẩn mặt bích của đường ống.

Bước 2: Vệ sinh sạch bên trong đường ống trước khi lắp đặt.

Bước 3: Đặt van vào giữa hai mặt bích của đường ống.

Bước 4: Lắp bulong và siết đều theo hình chữ thập để đảm bảo lực phân bố đồng đều.

Bước 5: Kiểm tra thao tác đóng mở van trước khi đưa hệ thống vào vận hành.

So sánh van bướm tay gạt Shinyi DN80 và van bướm tay quay

Tiêu chí	Van bướm tay gạt Shinyi DN80	Van bướm tay quay
Cơ chế vận hành	Tay gạt trực tiếp	Tay quay qua hộp số
Tốc độ đóng mở	Nhanh	Chậm hơn
Lực vận hành	Cần lực tay	Nhẹ hơn
Độ chính xác điều tiết	Trung bình	Cao
Kích thước sử dụng phổ biến	DN40 – DN200	DN125 – DN600
Giá thành	Thấp	Cao hơn
Trọng lượng	Nhẹ	Nặng hơn
Bảo trì	Dễ bảo trì	Cần kiểm tra hộp số
Không gian lắp đặt	Gọn	Cần không gian cho tay quay
Ứng dụng	Hệ thống nước, PCCC	Hệ thống công nghiệp lớn

Câu hỏi thường gặp

Van bướm DN80 dùng cho ống bao nhiêu?
Van phù hợp với đường ống DN80 (3 inch) có đường kính ngoài khoảng 88.9 mm.

Van bướm DN80 chịu áp lực bao nhiêu?
Thông thường van hoạt động ổn định trong khoảng PN10 – PN16.

Van bướm DN80 có dùng cho hệ thống PCCC không?
Có. Đây là kích thước được sử dụng phổ biến trong hệ thống phòng cháy chữa cháy và cấp nước tòa nhà.
