Van bướm tay gạt Shinyi DN65

Van bướm tay gạt Shinyi DN65 là gì?

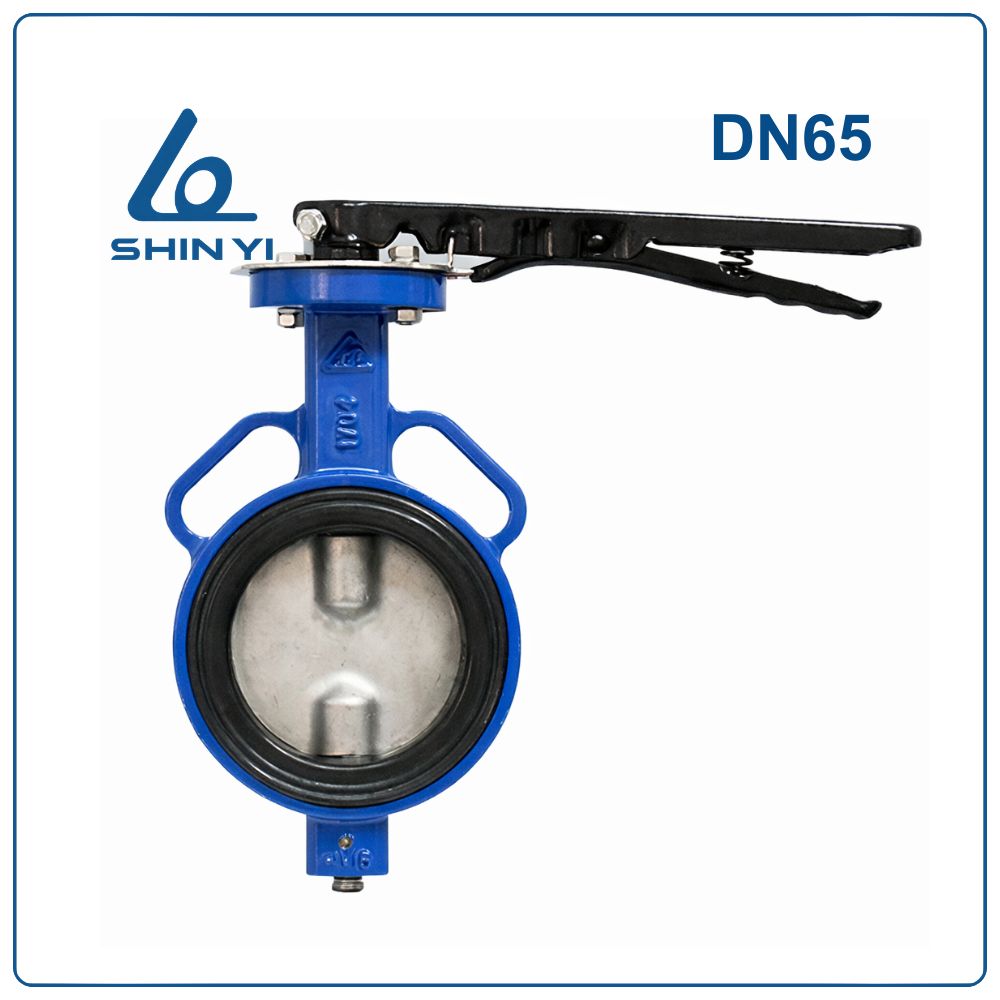

Van bướm tay gạt Shinyi DN65 (Phi 76 – 2.1/2 inch) là loại van sử dụng đĩa van dạng cánh bướm đặt ở trung tâm thân van để điều tiết dòng chảy. Khi người vận hành gạt tay điều khiển, đĩa van sẽ xoay 90 độ để đóng hoặc mở dòng lưu chất trong đường ống.

Ký hiệu DN65 là đường kính danh nghĩa của van theo tiêu chuẩn công nghiệp. Kích thước này tương đương 2½ inch, đường kính danh nghĩa khoảng 65 mm và thường được lắp đặt cho đường ống có đường kính ngoài khoảng 73 mm hoặc 76 mm tùy theo tiêu chuẩn ống thép hoặc ống gang.

Thông số kỹ thuật van bướm tay gạt Shinyi DN65

Thông số	Giá trị
Thương hiệu	Shinyi
Kích thước	DN65
Quy đổi	2½ inch
Kiểu điều khiển	Tay gạt
Kiểu kết nối	Wafer (kẹp giữa hai mặt bích)
Vật liệu thân	Gang cầu
Đĩa van	Inox
Gioăng làm kín	EPDM / NBR
Áp lực làm việc	PN10 – PN16
Nhiệt độ làm việc	0 – 80°C
Môi trường	Nước, nước sạch, PCCC

Van bướm DN65 thường được thiết kế dạng quarter-turn valve, tức là chỉ cần xoay một góc 90° để điều khiển đóng mở dòng chảy.

Ưu điểm nổi bật của van bướm tay gạt Shinyi DN65

Van bướm Shinyi DN65 được nhiều hệ thống lựa chọn nhờ các ưu điểm sau:

Đóng mở nhanh
Van chỉ cần xoay 90° để đóng hoặc mở hoàn toàn dòng chảy.

Thiết kế gọn nhẹ
Kích thước nhỏ gọn và trọng lượng nhẹ giúp việc lắp đặt dễ dàng.

Độ kín cao
Gioăng cao su EPDM hoặc NBR giúp ngăn rò rỉ lưu chất hiệu quả.

Độ bền cao
Thân van gang phủ sơn epoxy chống ăn mòn, phù hợp với môi trường nước.

Chi phí đầu tư hợp lý
So với nhiều loại van công nghiệp khác, van bướm có giá thành kinh tế hơn.

Cấu tạo van bướm tay gạt Shinyi DN65

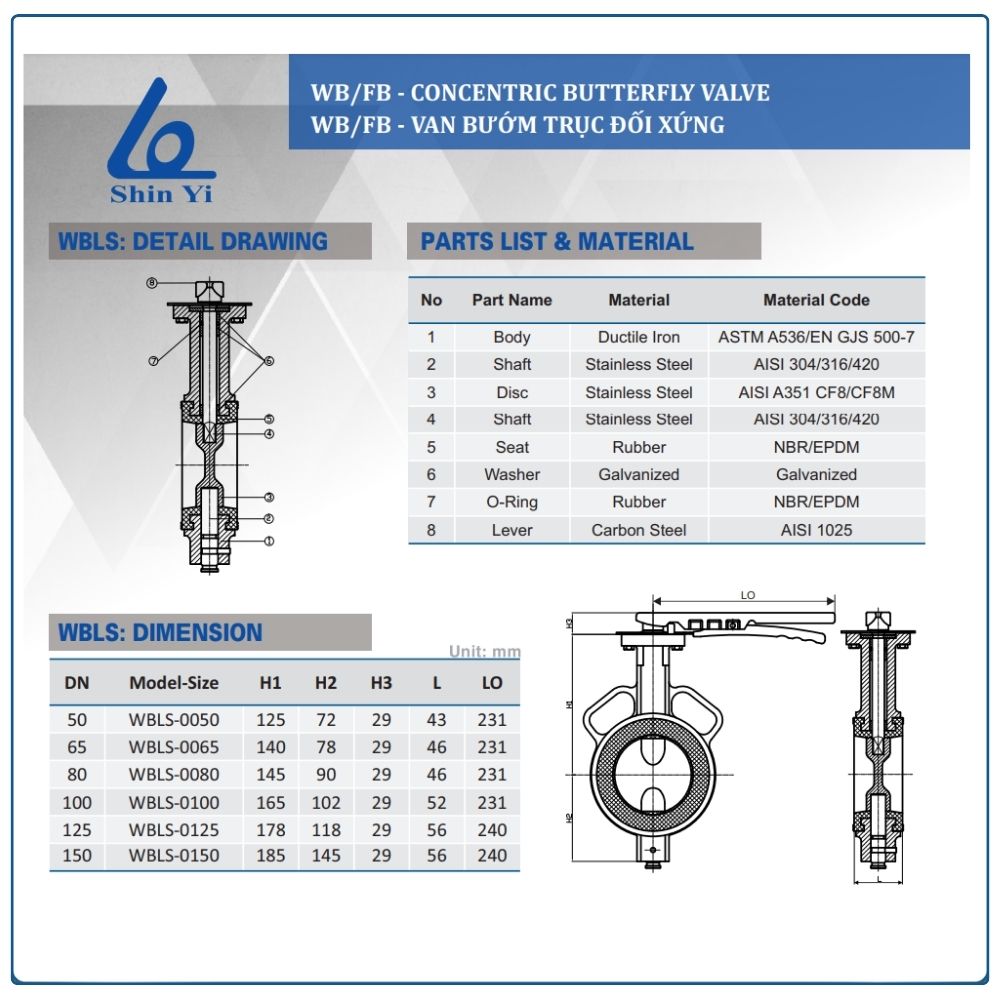

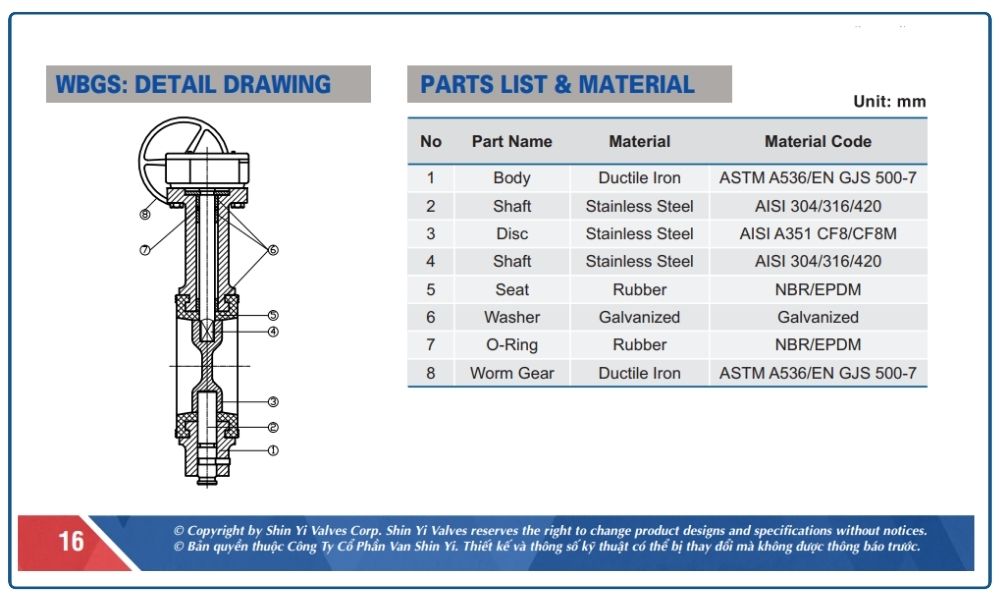

Theo bảng Parts List & Material, van được cấu tạo từ các bộ phận chính sau:

1. Thân van (Body)

• Vật liệu: Gang cầu
• Tiêu chuẩn: ASTM A536 / EN GJS 500-7
• Chức năng: bảo vệ và liên kết các bộ phận bên trong.

2. Trục van (Shaft)

• Vật liệu: Thép không gỉ
• Tiêu chuẩn: AISI 304 / 316 / 420
• Chức năng: truyền lực từ tay gạt đến đĩa van.

3. Đĩa van (Disc)

• Vật liệu: Thép không gỉ
• Tiêu chuẩn: AISI 431 / CF8 / CF8M
• Chức năng: điều tiết dòng chảy trong đường ống.

4. Trục phụ (Secondary Shaft)

• Vật liệu: Thép không gỉ
• Tiêu chuẩn: AISI 304 / 316 / 420
• Chức năng: hỗ trợ cố định và truyền lực cho đĩa van.

5. Gioăng làm kín (Seat)

• Vật liệu: Cao su
• Loại vật liệu: NBR hoặc EPDM
• Chức năng: đảm bảo độ kín giữa thân van và đĩa van.

6. Vòng đệm (Washer)

• Vật liệu: Thép mạ kẽm
• Chức năng: giảm ma sát và cố định chi tiết.

7. O-ring

• Vật liệu: Cao su
• Loại vật liệu: NBR hoặc EPDM
• Chức năng: tăng khả năng làm kín và chống rò rỉ.

8. Tay gạt (Lever)

• Vật liệu: Thép carbon
• Tiêu chuẩn: AISI 1025
• Chức năng: điều khiển đóng mở van.

Nguyên lý hoạt động

Van bướm Shinyi tay gạt DN65 hoạt động theo cơ chế xoay đĩa van trong thân van để điều tiết dòng chảy.

• Khi tay gạt song song với đường ống, đĩa van nằm song song dòng chảy → van mở hoàn toàn.
• Khi tay gạt vuông góc với đường ống, đĩa van chắn ngang dòng chảy → van đóng hoàn toàn.

Cơ chế xoay 90° giúp việc đóng mở diễn ra nhanh và tiết kiệm lực vận hành.

Ứng dụng của van bướm Shinyi DN65

Van bướm DN65 được sử dụng trong nhiều hệ thống:

• Hệ thống cấp nước dân dụng
• Hệ thống phòng cháy chữa cháy
• Hệ thống xử lý nước
• Hệ thống điều hòa HVAC
• Hệ thống đường ống công nghiệp

Nhờ thiết kế gọn nhẹ, van phù hợp với các hệ thống đường ống kích thước nhỏ và trung bình.

Hướng dẫn lắp đặt van bướm DN65

Để đảm bảo van hoạt động ổn định và bền bỉ, cần thực hiện đúng các bước sau:

Bước 1: Kiểm tra kích thước van và tiêu chuẩn mặt bích của đường ống.

Bước 2: Vệ sinh sạch bên trong đường ống trước khi lắp đặt.

Bước 3: Đặt van vào giữa hai mặt bích của đường ống.

Bước 4: Lắp bulong và siết đều theo hình chữ thập để đảm bảo lực phân bố đồng đều.

Bước 5: Kiểm tra thao tác đóng mở van trước khi đưa hệ thống vào vận hành.

So sánh van bướm tay gạt Shinyi DN65 và van bướm tay quay

Tiêu chí	Van bướm tay gạt Shinyi DN65	Van bướm tay quay
Cơ chế vận hành	Tay gạt trực tiếp	Tay quay qua hộp số
Tốc độ đóng mở	Nhanh	Chậm hơn
Lực vận hành	Cần lực tay	Nhẹ hơn nhờ hộp số
Độ chính xác điều tiết	Trung bình	Cao
Kích thước sử dụng phổ biến	DN50 – DN200	DN125 – DN600
Giá thành	Thấp hơn	Cao hơn
Trọng lượng	Nhẹ	Nặng hơn
Bảo trì	Dễ bảo trì	Cần kiểm tra hộp số
Không gian lắp đặt	Gọn	Cần không gian cho tay quay
Ứng dụng	Hệ thống nước, PCCC	Hệ thống công nghiệp lớn
