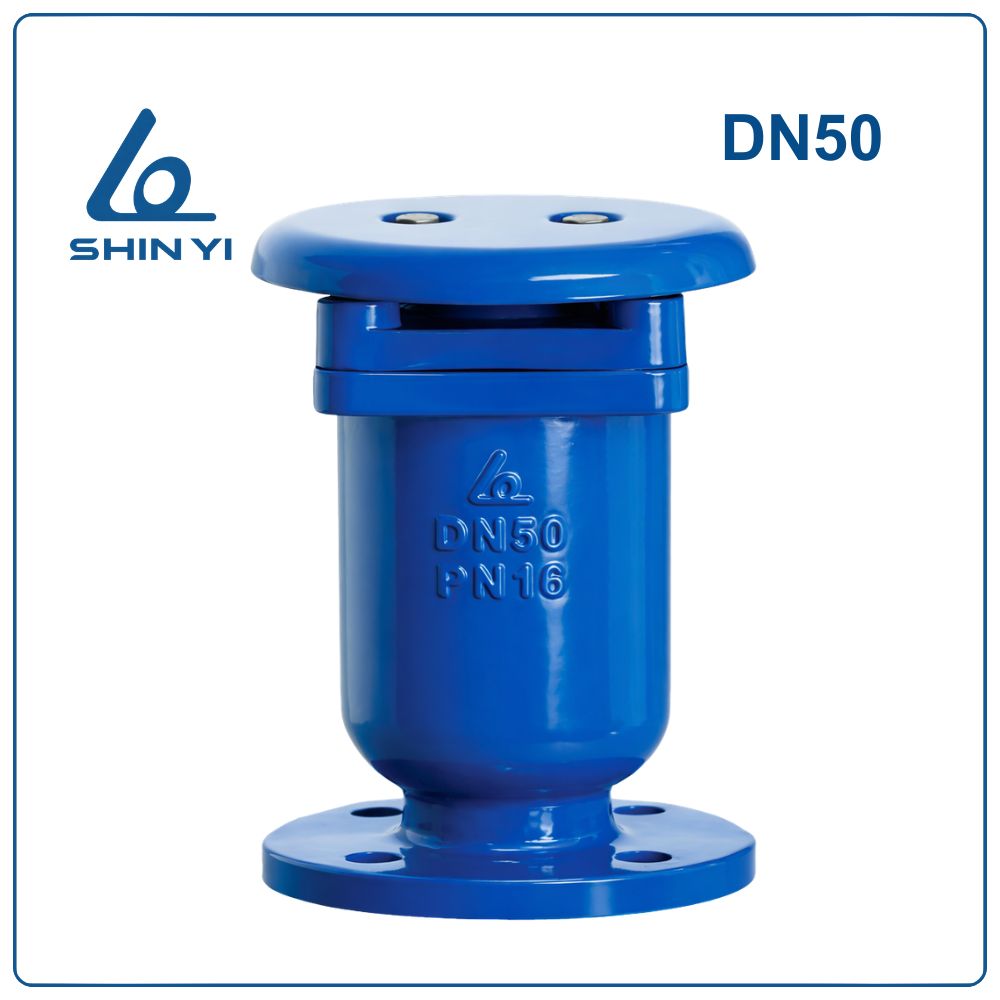

Van xả khí kép Shinyi DN50

Van xả khí kép Shinyi DN50 là gì?

Van xả khí kép Shinyi DN50 là thiết bị có khả năng xả khí lưu lượng lớn khi bắt đầu nạp nước vào hệ thống và xả khí nhỏ liên tục trong quá trình vận hành.

Với kích thước danh định DN50, sản phẩm tương đương 2 inch và thường được lắp đặt cho các tuyến ống phi 60mm (ϕ60) hoặc tại các điểm cao của hệ thống đường ống.

Sản phẩm được sản xuất bởi Shinyi và được sử dụng phổ biến trong các hệ thống cấp nước và công trình kỹ thuật.

Thông số kỹ thuật van xả khí kép Shinyi DN50

Ưu điểm của van xả khí kép Shinyi DN50

Van xả khí DN50 của Shinyi được nhiều công trình lựa chọn nhờ các ưu điểm:

• Khả năng xả khí nhanh khi hệ thống bắt đầu cấp nước
• Tự động loại bỏ khí tích tụ trong quá trình vận hành
• Kết cấu chắc chắn, độ bền cao
• Dễ lắp đặt và bảo trì
• Giúp ổn định áp lực và tăng tuổi thọ hệ thống đường ống

Ứng dụng của van xả khí kép Shinyi DN50

Van xả khí DN50 thường được sử dụng trong các hệ thống:

• Hệ thống cấp nước đô thị
• Hệ thống phòng cháy chữa cháy
• Hệ thống tưới tiêu nông nghiệp
• Hệ thống xử lý nước
• Các tuyến đường ống công nghiệp

Nhiệm vụ của van xả khí kép Shinyi DN50

Trong hệ thống đường ống, van xả khí DN50 đảm nhiệm các nhiệm vụ quan trọng như:

• Loại bỏ khí tích tụ bên trong đường ống
• Xả khí nhanh khi hệ thống bắt đầu vận hành
• Xả khí nhỏ trong quá trình hệ thống hoạt động
• Giảm nguy cơ xảy ra hiện tượng búa nước
• Duy trì áp lực ổn định cho hệ thống

Cấu tạo van xả khí kép Shinyi DN50

Van xả khí DN50 của Shinyi được thiết kế gồm 11 bộ phận chính, giúp thiết bị vận hành ổn định và đảm bảo khả năng xả khí tự động.

1. Thân van (Body): Được chế tạo từ gang cầu Ductile Iron theo tiêu chuẩn ASTM A536 / EN GJS 500-7, có độ bền cao và khả năng chịu áp lực tốt.
2. Phao nổi (Float): Phao được sản xuất từ inox AISI 304, có khả năng chống ăn mòn và hoạt động ổn định trong môi trường nước.
3. Nắp phao (Float Cap): Bộ phận bằng nhựa kỹ thuật giúp bảo vệ cơ cấu phao và hỗ trợ quá trình đóng mở van.
4. Nút lỗ xả (Orifice Button): Được làm từ cao su EPDM, giúp kiểm soát quá trình xả khí và đảm bảo độ kín khi van đóng.
5. Ống dẫn hướng (Guide Barrel): Được chế tạo từ nhựa, có nhiệm vụ định hướng chuyển động của phao khi mực nước thay đổi.
6. Gioăng làm kín O-Ring: Gioăng cao su NBR giúp tăng độ kín và hạn chế rò rỉ nước.
7. Gioăng làm kín O-Ring: Vòng gioăng thứ hai cũng được làm từ cao su NBR nhằm tăng khả năng làm kín.
8. Bu lông liên kết (Bolt): Bu lông bằng thép carbon ASTM 1045 dùng để liên kết các bộ phận của van.
9. Nắp thân (Bonnet): Được đúc từ gang cầu, có nhiệm vụ bảo vệ các chi tiết bên trong van.
10. Nắp trên (Cover): Bộ phận gang cầu giúp bảo vệ cơ cấu xả khí và tăng độ bền cho thiết bị.
11. Bu lông nắp (Bolt): Các bu lông thép carbon dùng để cố định nắp van với thân van, đảm bảo thiết bị vận hành chắc chắn.

Nguyên lý hoạt động

Van xả khí kép Shinyi DN50 hoạt động dựa trên cơ chế phao tự động.

Khi hệ thống bắt đầu cấp nước, lượng khí trong đường ống sẽ được xả ra ngoài qua lỗ xả lớn. Khi nước dâng lên, phao nổi sẽ nâng lên và đóng kín lỗ xả.

Trong quá trình vận hành, nếu có khí nhỏ tích tụ trong đường ống, lỗ xả khí nhỏ sẽ tự động mở để giải phóng lượng khí này.

So sánh van xả khí đơn và van xả khí kép Shinyi DN50

Quy trình lắp đặt van xả khí kép Shinyi DN50

Để đảm bảo thiết bị hoạt động hiệu quả, việc lắp đặt cần thực hiện theo các bước:

Bước 1: Lựa chọn vị trí lắp đặt tại điểm cao nhất của hệ thống đường ống.

Bước 2: Kiểm tra kích thước ren và đường kính ống phù hợp DN50.

Bước 3: Lắp van vào đường ống và siết chặt ren để đảm bảo độ kín.

Bước 4: Kiểm tra các mối nối trước khi vận hành hệ thống.

Bước 5: Khởi động hệ thống và theo dõi quá trình xả khí của van.
