Van xả khí kép Shinyi DN40

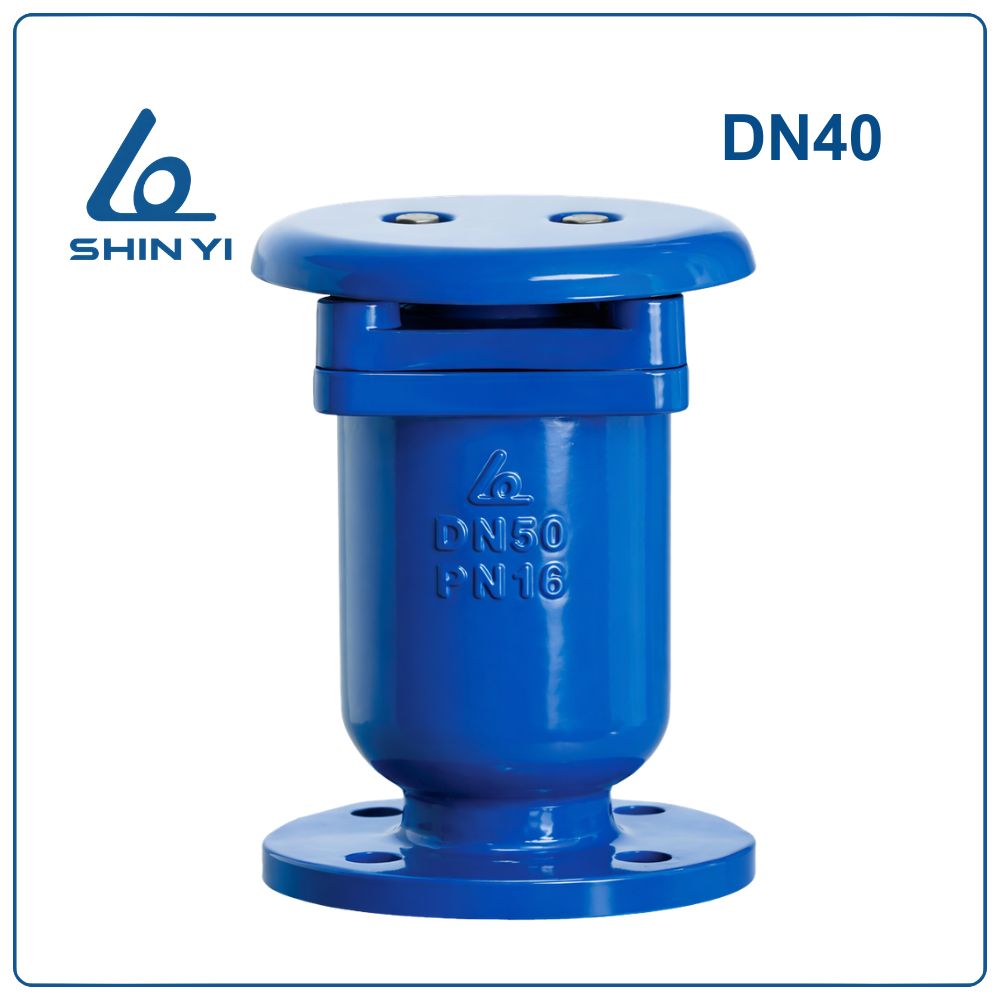

Van xả khí kép Shinyi DN40 là gì?

Van xả khí kép Shinyi DN40 là thiết bị dùng để xả khí lưu lượng lớn khi hệ thống bắt đầu nạp nước và xả khí nhỏ liên tục trong quá trình vận hành.

Với kích thước danh định DN40, sản phẩm tương đương 1½ inch và thường được lắp đặt trên các tuyến ống phi 49mm (ϕ49) hoặc tại các vị trí cao của hệ thống đường ống.

Sản phẩm được sản xuất bởi Shinyi và được sử dụng rộng rãi trong các hệ thống cấp nước và công trình kỹ thuật.

Thông số kỹ thuật van xả khí kép Shinyi DN40

Ưu điểm của van xả khí kép Shinyi DN40

Van xả khí DN40 của Shinyi được sử dụng phổ biến nhờ các ưu điểm:

• Xả khí nhanh khi hệ thống bắt đầu vận hành
• Tự động loại bỏ khí tích tụ trong quá trình hoạt động
• Kết cấu chắc chắn, độ bền cao
• Dễ dàng lắp đặt trên nhiều hệ thống đường ống
• Giúp duy trì áp lực ổn định và bảo vệ thiết bị

Ứng dụng của van xả khí kép Shinyi DN40

Van xả khí DN40 được ứng dụng trong nhiều lĩnh vực như:

• Hệ thống cấp nước dân dụng
• Hệ thống phòng cháy chữa cháy
• Hệ thống tưới tiêu
• Hệ thống xử lý nước
• Hệ thống đường ống dẫn nước công nghiệp

Nhiệm vụ của van xả khí kép Shinyi DN40

Trong hệ thống đường ống, van xả khí DN40 thực hiện các nhiệm vụ sau:

• Xả khí tồn đọng bên trong đường ống
• Xả khí nhanh khi hệ thống bắt đầu cấp nước
• Loại bỏ khí nhỏ trong quá trình vận hành
• Giảm nguy cơ búa nước trong đường ống
• Giữ áp lực hệ thống ổn định

Cấu tạo van xả khí kép Shinyi DN40

Van xả khí DN40 của Shinyi được thiết kế gồm 11 bộ phận chính, giúp thiết bị hoạt động ổn định và đảm bảo khả năng xả khí hiệu quả.

1. Thân van (Body): Được chế tạo từ gang cầu Ductile Iron theo tiêu chuẩn ASTM A536 / EN GJS 500-7, có độ bền cao và khả năng chịu áp lực tốt.
2. Phao nổi (Float): Phao được sản xuất từ inox AISI 304, có khả năng chống ăn mòn và hoạt động bền bỉ trong môi trường nước.
3. Nắp phao (Float Cap): Bộ phận bằng nhựa kỹ thuật giúp bảo vệ cơ cấu phao và hỗ trợ quá trình đóng mở van.
4. Nút lỗ xả (Orifice Button): Được làm từ cao su EPDM, giúp kiểm soát quá trình xả khí và đảm bảo độ kín khi van đóng.
5. Ống dẫn hướng (Guide Barrel): Được chế tạo từ nhựa, có nhiệm vụ định hướng chuyển động của phao khi mực nước thay đổi.
6. Gioăng làm kín O-Ring: Gioăng cao su NBR giúp tăng độ kín và hạn chế rò rỉ nước.
7. Gioăng làm kín O-Ring: Vòng gioăng thứ hai cũng được làm từ cao su NBR nhằm tăng khả năng làm kín.
8. Bu lông liên kết (Bolt): Bu lông bằng thép carbon ASTM 1045 dùng để liên kết các bộ phận của van.
9. Nắp thân (Bonnet): Được đúc từ gang cầu, có nhiệm vụ bảo vệ các chi tiết bên trong van.
10. Nắp trên (Cover): Bộ phận gang cầu giúp bảo vệ cơ cấu xả khí và tăng độ bền cho thiết bị.
11. Bu lông nắp (Bolt): Các bu lông thép carbon dùng để cố định nắp van với thân van, đảm bảo thiết bị vận hành chắc chắn.

Nguyên lý hoạt động

Van xả khí kép DN40 hoạt động dựa trên cơ chế phao tự động.

Khi hệ thống bắt đầu cấp nước, lượng khí trong đường ống sẽ được xả ra ngoài qua lỗ xả lớn. Khi nước dâng lên, phao nổi sẽ nâng lên và đóng kín lỗ xả.

Trong quá trình hệ thống vận hành, nếu xuất hiện khí nhỏ tích tụ, lỗ xả khí nhỏ sẽ tự động mở để giải phóng lượng khí này.

So sánh van xả khí đơn và van xả khí kép Shinyi DN40

Quy trình lắp đặt van xả khí kép Shinyi DN40

Để đảm bảo thiết bị hoạt động hiệu quả, quá trình lắp đặt cần thực hiện theo các bước:

Bước 1: Chọn vị trí lắp đặt tại điểm cao nhất của hệ thống đường ống.

Bước 2: Kiểm tra kích thước ren và đường kính ống phù hợp DN40.

Bước 3: Lắp van vào đường ống và siết chặt ren để đảm bảo độ kín.

Bước 4: Kiểm tra các mối nối trước khi đưa hệ thống vào vận hành.

Bước 5: Khởi động hệ thống và theo dõi hoạt động của van.
