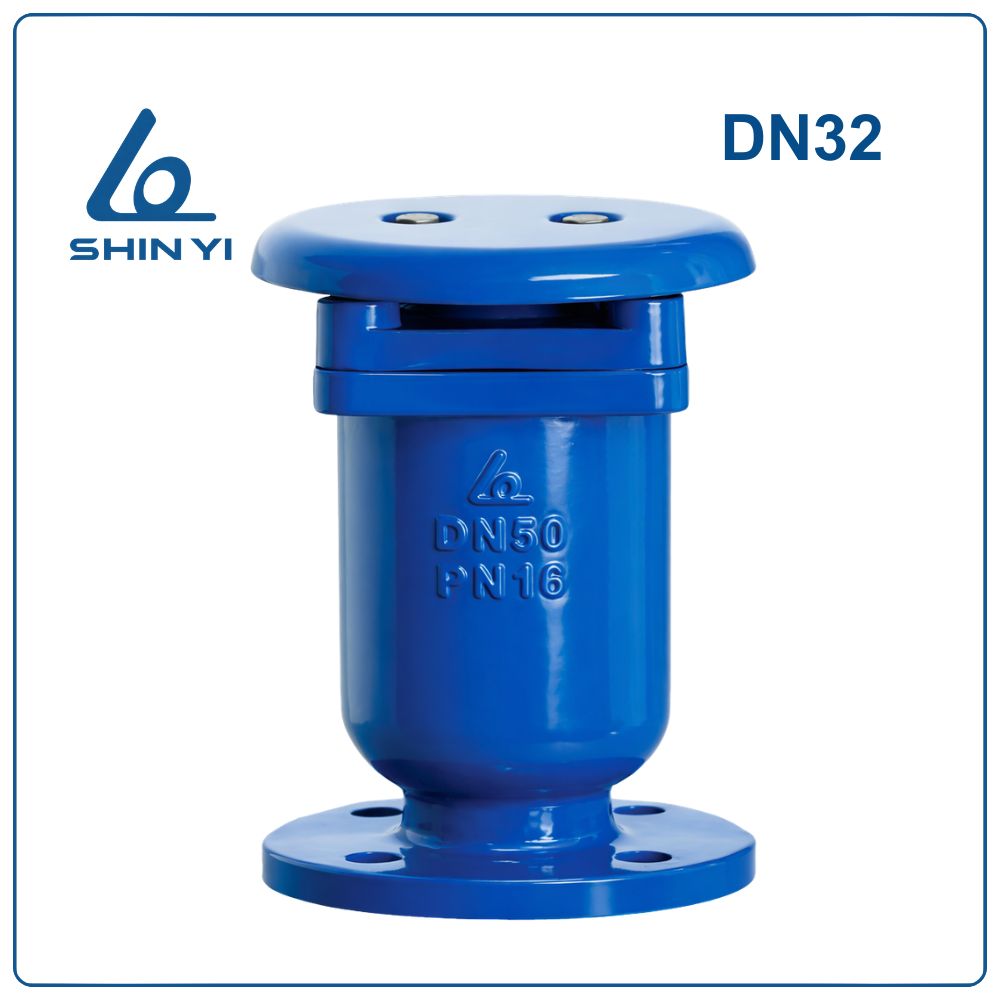

Van xả khí kép Shinyi DN32

Van xả khí kép Shinyi DN32 là gì?

Van xả khí kép Shinyi DN32 là loại van có khả năng xả khí lưu lượng lớn khi bắt đầu cấp nước vào đường ống và xả khí liên tục trong quá trình hệ thống vận hành.

Với kích thước danh định DN32, sản phẩm tương đương 1¼ inch và thường được lắp đặt cho các đường ống phi 42mm (ϕ42) hoặc tại các vị trí cao trong hệ thống cấp nước.

Sản phẩm được sản xuất bởi Shinyi và được ứng dụng rộng rãi trong nhiều hệ thống đường ống kỹ thuật.

Thông số kỹ thuật van xả khí kép Shinyi DN32

Ưu điểm của van xả khí kép Shinyi DN32

Van xả khí DN32 của Shinyi mang lại nhiều lợi ích trong quá trình vận hành hệ thống:

• Xả khí nhanh khi hệ thống bắt đầu cấp nước
• Tự động loại bỏ khí nhỏ trong quá trình hoạt động
• Kết cấu chắc chắn, tuổi thọ sử dụng lâu dài
• Kích thước gọn gàng, thuận tiện khi lắp đặt
• Giúp ổn định áp lực và bảo vệ hệ thống đường ống

Ứng dụng của van xả khí kép Shinyi DN32

Van xả khí DN32 được sử dụng trong nhiều hệ thống như:

• Hệ thống cấp nước sinh hoạt
• Hệ thống phòng cháy chữa cháy
• Hệ thống tưới tiêu nông nghiệp
• Hệ thống xử lý nước
• Các tuyến đường ống dẫn nước công nghiệp

Nhiệm vụ của van xả khí kép Shinyi DN32

Trong hệ thống đường ống, van xả khí DN32 thực hiện các nhiệm vụ sau:

• Loại bỏ không khí tích tụ trong đường ống
• Xả khí nhanh khi hệ thống bắt đầu vận hành
• Xả khí nhỏ trong suốt quá trình hệ thống hoạt động
• Giảm hiện tượng búa nước
• Duy trì áp lực ổn định cho hệ thống

Cấu tạo van xả khí kép Shinyi DN32

Van xả khí DN32 của Shinyi được thiết kế gồm 11 bộ phận chính, giúp thiết bị vận hành ổn định và đảm bảo khả năng xả khí tự động.

1. Thân van (Body): Được chế tạo từ gang cầu Ductile Iron theo tiêu chuẩn ASTM A536 / EN GJS 500-7, có độ bền cao và khả năng chịu áp lực tốt.
2. Phao nổi (Float): Phao được sản xuất từ inox AISI 304, có khả năng chống ăn mòn và hoạt động ổn định trong môi trường nước.
3. Nắp phao (Float Cap): Bộ phận bằng nhựa kỹ thuật giúp bảo vệ cơ cấu phao và hỗ trợ quá trình đóng mở van.
4. Nút lỗ xả (Orifice Button): Được làm từ cao su EPDM, giúp kiểm soát quá trình xả khí và đảm bảo độ kín khi van đóng.
5. Ống dẫn hướng (Guide Barrel): Được chế tạo từ nhựa, có nhiệm vụ định hướng chuyển động của phao khi mực nước thay đổi.
6. Gioăng làm kín O-Ring: Gioăng cao su NBR giúp tăng độ kín và hạn chế rò rỉ nước.
7. Gioăng làm kín O-Ring: Vòng gioăng thứ hai cũng được làm từ cao su NBR nhằm tăng khả năng làm kín.
8. Bu lông liên kết (Bolt): Bu lông bằng thép carbon ASTM 1045 dùng để liên kết các bộ phận của van.
9. Nắp thân (Bonnet): Được đúc từ gang cầu, có nhiệm vụ bảo vệ các chi tiết bên trong van.
10. Nắp trên (Cover): Bộ phận gang cầu giúp bảo vệ cơ cấu xả khí và tăng độ bền cho thiết bị.
11. Bu lông nắp (Bolt): Các bu lông thép carbon dùng để cố định nắp van với thân van, đảm bảo thiết bị vận hành chắc chắn.

Nguyên lý hoạt động

Van xả khí kép Shinyi DN32 hoạt động dựa trên cơ chế phao tự động.

Khi hệ thống bắt đầu cấp nước, lượng khí trong đường ống sẽ được xả ra ngoài qua lỗ xả lớn. Khi nước dâng lên, phao nổi sẽ nâng lên và đóng kín lỗ xả.

Trong quá trình hệ thống vận hành, nếu xuất hiện khí nhỏ tích tụ, cửa xả khí nhỏ sẽ tự động mở để giải phóng lượng khí này.

So sánh van xả khí đơn và van xả khí kép Shinyi DN32

Quy trình lắp đặt van xả khí kép Shinyi DN32

Để đảm bảo thiết bị hoạt động hiệu quả, việc lắp đặt cần thực hiện theo các bước:

Bước 1: Xác định vị trí lắp đặt, thường là điểm cao nhất của hệ thống đường ống.

Bước 2: Kiểm tra kích thước ren và đường kính ống để đảm bảo phù hợp DN32.

Bước 3: Lắp van vào đường ống và siết chặt ren để đảm bảo độ kín.

Bước 4: Kiểm tra các mối nối và độ kín trước khi vận hành.

Bước 5: Khởi động hệ thống và theo dõi hoạt động của van.
