Van xả khí kép Shinyi DN25

Van xả khí kép Shinyi DN25 là gì?

Van xả khí kép Shinyi DN25 là thiết bị có chức năng xả khí với lưu lượng lớn khi bắt đầu cấp nước vào đường ống và tự động xả khí nhỏ trong quá trình hệ thống vận hành. Nhờ đó, khí tích tụ trong đường ống được loại bỏ kịp thời, giúp hệ thống duy trì áp lực ổn định.

Với kích thước danh định DN25, sản phẩm tương đương 1 inch và phù hợp lắp đặt trên các tuyến ống phi 34mm (ϕ34) hoặc tại các vị trí cao trong hệ thống đường ống.

Sản phẩm được sản xuất bởi Shinyi và được sử dụng phổ biến trong hệ thống cấp nước, PCCC và các hệ thống dẫn nước kỹ thuật.

Thông số kỹ thuật van xả khí kép Shinyi DN25

Ưu điểm của van xả khí kép Shinyi DN25

Van xả khí Shinyi DN25 sở hữu nhiều ưu điểm giúp hệ thống vận hành hiệu quả:

• Khả năng xả khí nhanh khi hệ thống bắt đầu hoạt động
• Tự động loại bỏ khí tích tụ trong quá trình vận hành
• Kích thước gọn nhẹ, dễ lắp đặt trên nhiều hệ thống
• Vật liệu bền chắc, chống ăn mòn tốt
• Góp phần ổn định áp lực và bảo vệ đường ống

Ứng dụng của van xả khí kép Shinyi DN25

Van xả khí DN25 được sử dụng trong nhiều hệ thống đường ống như:

• Hệ thống cấp nước sinh hoạt
• Hệ thống phòng cháy chữa cháy
• Hệ thống tưới tiêu nông nghiệp
• Hệ thống xử lý nước
• Hệ thống đường ống dẫn nước công nghiệp

Nhiệm vụ của van xả khí kép Shinyi DN25

Trong hệ thống đường ống, van xả khí DN25 đảm nhận các nhiệm vụ sau:

• Xả khí tích tụ bên trong đường ống
• Xả khí nhanh khi hệ thống bắt đầu cấp nước
• Tự động xả khí nhỏ trong quá trình vận hành
• Giảm nguy cơ búa nước trong hệ thống
• Duy trì áp lực ổn định cho đường ống

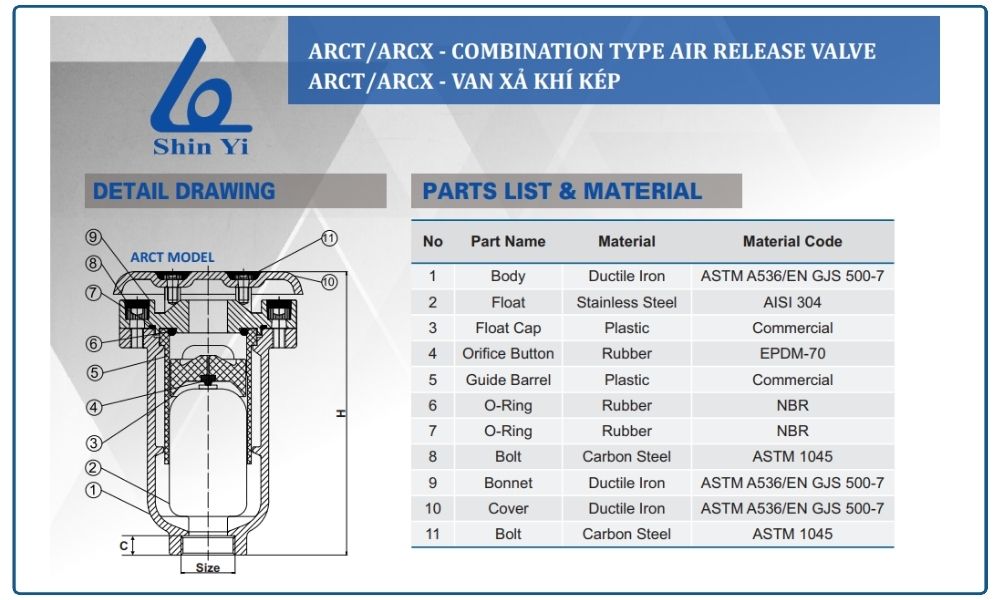

Cấu tạo van xả khí kép Shinyi DN25

Van xả khí DN25 của Shinyi được thiết kế gồm 11 bộ phận chính, đảm bảo khả năng xả khí tự động và vận hành ổn định.

1. Thân van (Body)
   Được chế tạo từ gang cầu Ductile Iron theo tiêu chuẩn ASTM A536 / EN GJS 500-7, có độ bền cao và chịu áp lực tốt.
2. Phao nổi (Float)
   Phao làm từ inox AISI 304, có khả năng chống ăn mòn và hoạt động bền bỉ trong môi trường nước.
3. Nắp phao (Float Cap)
   Bộ phận bằng nhựa kỹ thuật giúp bảo vệ cơ cấu phao và hỗ trợ quá trình đóng mở van.
4. Nút lỗ xả (Orifice Button)
   Được làm từ cao su EPDM, giúp kiểm soát quá trình xả khí và đảm bảo độ kín khi van đóng.
5. Ống dẫn hướng (Guide Barrel)
   Được sản xuất từ nhựa, có nhiệm vụ định hướng chuyển động của phao khi mực nước thay đổi.
6. Gioăng làm kín O-Ring
   Gioăng cao su NBR giúp tăng độ kín và hạn chế rò rỉ nước.
7. Gioăng làm kín O-Ring
   Vòng gioăng thứ hai giúp đảm bảo độ kín tại các vị trí kết nối của van.
8. Bu lông liên kết (Bolt)
   Bu lông được làm từ thép carbon ASTM 1045, dùng để cố định các bộ phận của van.
9. Nắp thân (Bonnet)
   Được đúc từ gang cầu, có nhiệm vụ bảo vệ các chi tiết bên trong van.
10. Nắp trên (Cover)
    Bộ phận gang cầu giúp bảo vệ cơ cấu xả khí và tăng độ bền cho thiết bị.
11. Bu lông nắp (Bolt)
    Các bu lông thép carbon dùng để cố định nắp van với thân van, đảm bảo thiết bị vận hành chắc chắn.

Nguyên lý hoạt động

Van xả khí kép DN25 hoạt động theo cơ chế phao tự động.

Khi hệ thống bắt đầu cấp nước, lượng khí trong đường ống sẽ được xả ra ngoài qua lỗ xả lớn. Khi nước dâng lên, phao nổi sẽ nâng lên và đóng kín lỗ xả.

Trong quá trình vận hành, nếu khí nhỏ tích tụ trong đường ống, cửa xả khí nhỏ sẽ tự động mở để loại bỏ lượng khí này.

So sánh van xả khí đơn và van xả khí kép Shinyi DN25

Quy trình lắp đặt van xả khí kép Shinyi DN25

Để đảm bảo thiết bị hoạt động hiệu quả, cần thực hiện lắp đặt theo các bước:

Bước 1: Xác định vị trí lắp đặt phù hợp, thường là điểm cao nhất của hệ thống đường ống.

Bước 2: Kiểm tra kích thước ren và đường kính ống để đảm bảo tương thích DN25.

Bước 3: Lắp van vào đường ống và siết chặt ren để đảm bảo độ kín.

Bước 4: Kiểm tra các mối nối trước khi vận hành hệ thống.

Bước 5: Khởi động hệ thống và theo dõi hoạt động của van.
