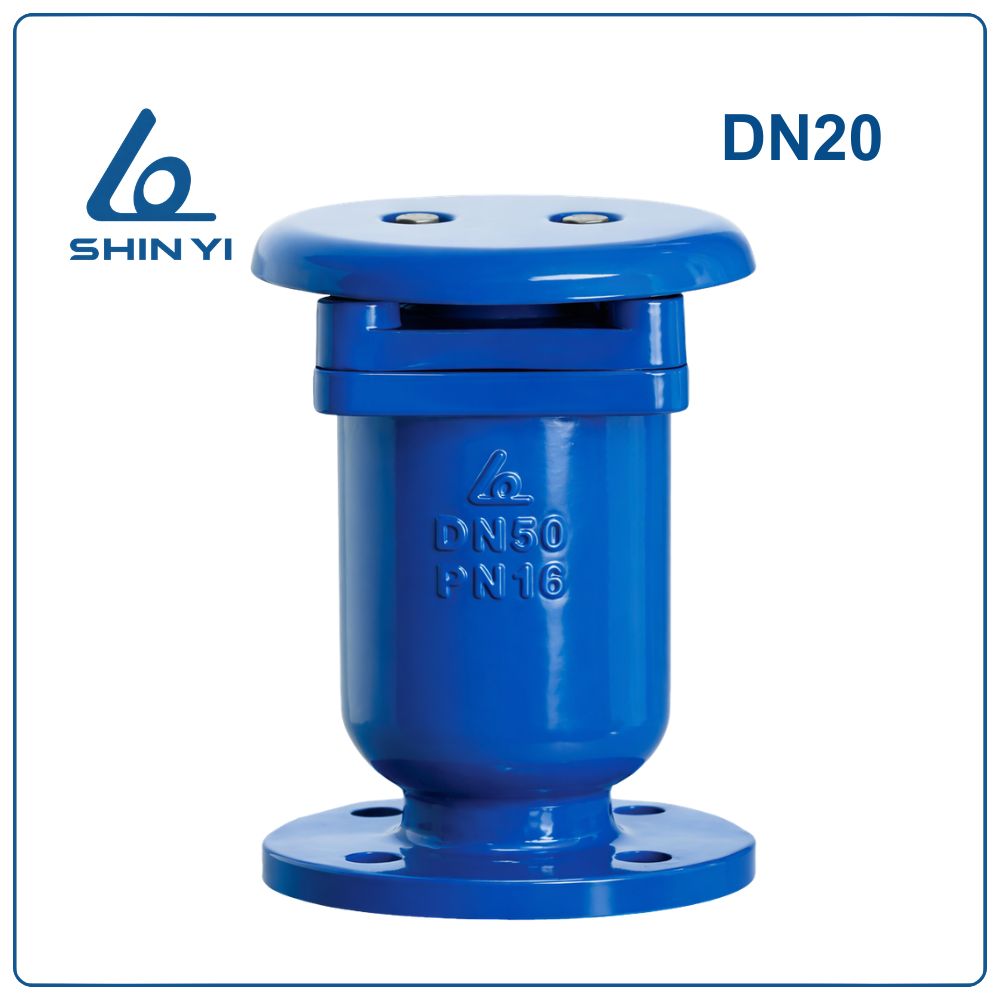

Van xả khí kép Shinyi DN20

Van xả khí kép Shinyi DN20 là gì?

Van xả khí kép Shinyi DN20 là loại van có khả năng xả khí lưu lượng lớn khi bắt đầu nạp nước vào đường ống và xả khí liên tục trong quá trình hệ thống đang vận hành.

Với kích thước danh định DN20, thiết bị này tương đương 3/4 Inch và phù hợp lắp đặt cho các đường ống nhỏ hoặc tại các vị trí cao trên hệ thống ống Φ27mm (ϕ27).

Sản phẩm được sản xuất bởi Shinyi và thường được sử dụng trong các hệ thống cấp nước, PCCC và hệ thống đường ống kỹ thuật.

Thông số kỹ thuật van xả khí kép Shinyi DN20

Ưu điểm của van xả khí kép Shinyi DN20

Van xả khí DN20 của Shinyi được đánh giá cao nhờ nhiều ưu điểm nổi bật:

• Khả năng xả khí nhanh khi hệ thống bắt đầu vận hành
• Tự động xả khí nhỏ trong suốt quá trình hoạt động
• Thiết kế nhỏ gọn, dễ lắp đặt trong hệ thống ống nhỏ
• Vật liệu bền bỉ, chống ăn mòn tốt
• Giúp hệ thống vận hành ổn định và hạn chế hiện tượng búa nước

Ứng dụng của van xả khí kép Shinyi DN20

Van xả khí DN20 được ứng dụng trong nhiều hệ thống đường ống khác nhau như:

• Hệ thống cấp nước sinh hoạt
• Hệ thống phòng cháy chữa cháy
• Hệ thống tưới tiêu nông nghiệp
• Hệ thống xử lý nước
• Các tuyến đường ống dẫn nước dài

Việc lắp đặt van xả khí giúp loại bỏ khí tích tụ trong đường ống và đảm bảo hệ thống vận hành hiệu quả.

Nhiệm vụ của van xả khí kép Shinyi DN20

Van xả khí kép DN20 đảm nhận nhiều nhiệm vụ quan trọng trong hệ thống đường ống:

• Loại bỏ lượng khí tích tụ bên trong đường ống
• Xả khí nhanh khi hệ thống bắt đầu cấp nước
• Xả khí nhỏ trong quá trình hệ thống hoạt động
• Giảm hiện tượng búa nước trong đường ống
• Giúp duy trì áp lực ổn định cho hệ thống

Cấu tạo van xả khí kép Shinyi DN20

Van xả khí Shinyi DN20 được thiết kế gồm 11 bộ phận chính, các chi tiết này phối hợp với nhau giúp thiết bị vận hành tự động và đảm bảo khả năng xả khí hiệu quả trong hệ thống đường ống.

1. Thân van (Body)
   Được chế tạo từ gang cầu Ductile Iron theo tiêu chuẩn ASTM A536 / EN GJS 500-7, có khả năng chịu áp lực tốt và độ bền cao.
2. Phao nổi (Float)
   Phao được làm từ inox AISI 304, giúp chống ăn mòn và đảm bảo hoạt động ổn định trong môi trường nước.
3. Nắp phao (Float Cap)
   Bộ phận bằng nhựa kỹ thuật có nhiệm vụ bảo vệ cơ cấu phao và hỗ trợ quá trình đóng mở van.
4. Nút lỗ xả (Orifice Button)
   Được chế tạo từ cao su EPDM, giúp điều chỉnh quá trình xả khí và đảm bảo độ kín khi van đóng.
5. Ống dẫn hướng (Guide Barrel)
   Làm từ nhựa, có chức năng định hướng chuyển động của phao khi mực nước thay đổi.
6. Gioăng làm kín O-Ring
   Gioăng cao su NBR giúp tăng độ kín và hạn chế rò rỉ nước.
7. Gioăng làm kín O-Ring
   Vòng gioăng thứ hai cũng làm từ NBR, giúp đảm bảo độ kín tại các vị trí kết nối.
8. Bu lông liên kết (Bolt)
   Bu lông bằng thép carbon ASTM 1045 dùng để cố định các bộ phận của van.
9. Nắp thân (Bonnet)
   Được đúc từ gang cầu, có nhiệm vụ bảo vệ các chi tiết bên trong van.
10. Nắp trên (Cover)
    Bộ phận gang cầu giúp bảo vệ cơ cấu xả khí và tăng độ bền cho thiết bị.
11. Bu lông nắp (Bolt)
    Các bu lông thép carbon dùng để cố định nắp van với thân van, đảm bảo thiết bị vận hành chắc chắn.

Nguyên lý hoạt động

• Giai đoạn đầy khí: Khi không khí lấp đầy buồng van, phao sẽ rơi xuống vị trí thấp nhất, mở hoàn toàn lỗ xả để khí thoát ra ngoài.
• Giai đoạn đầy nước: Khi nước dâng lên trong thân van, phao nổi lên theo mực nước, ép chặt vào gioăng cao su ở đỉnh van để đóng kín lỗ xả, ngăn nước tràn ra ngoài.
• Giai đoạn vận hành: Khi có bọt khí tích tụ đủ lớn, mực nước hạ thấp làm phao hạ xuống nhẹ, lỗ xả nhỏ sẽ mở ra để đẩy khí ra ngoài rồi đóng lại ngay lập tức.

So sánh van xả khí đơn và van xả khí kép Shinyi DN20

Quy trình lắp đặt van xả khí kép Shinyi DN20

Bước 1: Chọn vị trí: Lắp tại các điểm cao nhất của đường ống hoặc tại các vị trí túi khí thường xuyên tích tụ.

Bước 2: Chuẩn bị: Làm sạch ren ống dẫn và quấn băng tan (băng keo non) lên đầu ren của van hoặc ống.

Bước 3: Lắp đặt: Vặn van vào đường ống theo chiều thẳng đứng (góc 90° so với mặt đất). Lưu ý: Phải lắp van thẳng đứng để phao hoạt động đúng nguyên lý.

Bước 4: Van phụ trợ: Nên lắp thêm một van bi DN20 ở phía dưới van xả khí để dễ dàng đóng ngắt khi cần tháo van ra vệ sinh mà không phải cắt nước toàn bộ hệ thống.

Bước 5: Kiểm tra: Bơm nước vào hệ thống, quan sát van xả khí và đảm bảo phao đóng kín khi nước đầy, không có nước rò rỉ tại lỗ xả.
