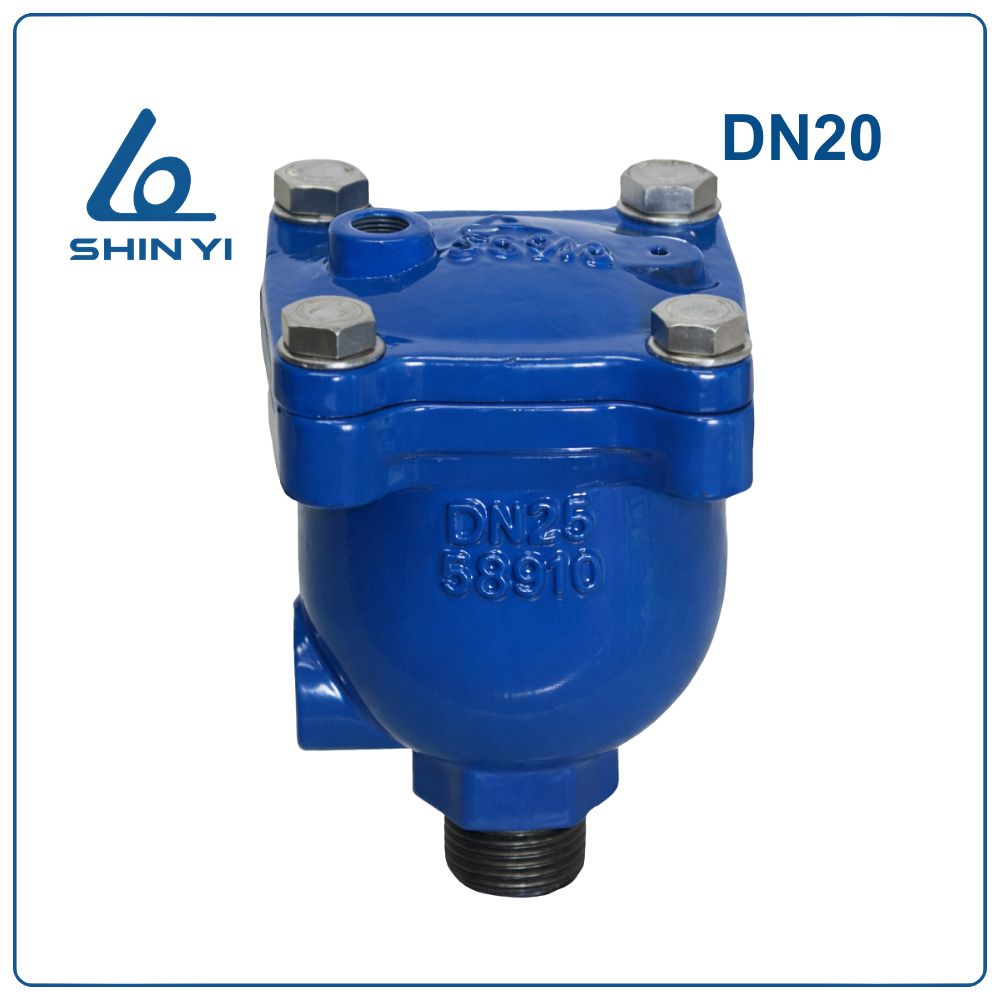

Van xả khí đơn Shinyi DN20

Khái niệm Van xả khí đơn Shinyi DN20

Van xả khí đơn Shinyi DN20 là thiết bị bảo vệ đường ống kích thước trung bình, mã hiệu định danh DN20 tương đương với hệ inch 3/4 inch và phù hợp cho đường ống Phi 27mm (ϕ27).

Sản phẩm đóng vai trò quan trọng trong việc giải phóng các túi khí có kích thước lớn hơn so với dòng DN15, thường được lắp đặt tại các trục đứng hoặc các điểm gãy khúc của đường ống cấp nước, giúp đảm bảo dòng chảy luôn ổn định và không bị gián đoạn.

Thông số kỹ thuật van xả khí đơn Shinyi DN20

Ưu điểm của van xả khí đơn Shinyi DN20

Van xả khí DN20 của Shinyi được đánh giá cao nhờ nhiều ưu điểm nổi bật:

• Tự động xả khí trong đường ống khi xuất hiện khí tích tụ
• Thiết kế chắc chắn, độ bền cao
• Kích thước phù hợp với nhiều hệ thống cấp nước
• Hoạt động ổn định và ít phải bảo trì
• Giúp giảm rung động và ổn định áp lực hệ thống

Ứng dụng của van xả khí đơn Shinyi DN20

Van xả khí DN20 thường được lắp đặt trong các hệ thống:

• Hệ thống cấp nước sinh hoạt
• Hệ thống đường ống kỹ thuật trong nhà máy
• Hệ thống tưới tiêu nông nghiệp
• Hệ thống xử lý nước
• Các tuyến đường ống dẫn nước công nghiệp

Nhiệm vụ của van xả khí đơn Shinyi DN20

Van xả khí Shinyi DN20 có nhiệm vụ quan trọng trong hệ thống đường ống:

• Loại bỏ lượng khí tích tụ trong đường ống
• Giữ cho dòng chảy nước ổn định
• Hạn chế hiện tượng búa nước
• Bảo vệ hệ thống đường ống và thiết bị
• Duy trì hiệu suất hoạt động của hệ thống

Cấu tạo van xả khí đơn Shinyi DN20

Van xả khí DN20 của Shinyi được thiết kế gồm 11 bộ phận chính, đảm bảo khả năng xả khí hiệu quả trong quá trình vận hành.

1. Thân van (Body): Được chế tạo từ gang cầu Ductile Iron theo tiêu chuẩn ASTM A536 / EN GJS 500-7, có khả năng chịu áp lực tốt và độ bền cao.
2. Đế van (Seat): Làm từ cao su EPDM giúp đảm bảo độ kín và tăng khả năng đóng mở chính xác.
3. Chốt liên kết (Pin): Được sản xuất từ inox ASTM A183 F304 giúp liên kết và cố định các chi tiết của van.
4. Nắp van (Cover): Bộ phận gang cầu có nhiệm vụ bảo vệ cơ cấu hoạt động bên trong.
5. Vòi xả khí nhỏ (Small Nozzle): Được làm từ inox giúp xả lượng khí tích tụ trong đường ống.
6. Bu lông lục giác (Hex Bolt): Bu lông inox giúp cố định các chi tiết của van.
7. Vòng đệm (Washer): Làm từ inox giúp tăng độ chắc chắn cho các mối liên kết.
8. Gioăng làm kín (O-Ring): Gioăng cao su NBR giúp đảm bảo độ kín và hạn chế rò rỉ nước.
9. Tấm đỡ (Support Plate): Bộ phận inox giúp cố định và giữ ổn định cơ cấu bên trong.
10. Bu lông lục giác (Hex Bolt): Bu lông inox giúp liên kết các bộ phận của van.
11. Phao (Float): Phao inox có nhiệm vụ điều khiển quá trình đóng mở lỗ xả khí theo mực nước.

Nguyên lý hoạt động

Van xả khí đơn DN20 hoạt động dựa trên cơ chế phao tự động.

Khi khí tích tụ trong đường ống, phao sẽ hạ xuống và mở lỗ xả khí, cho phép khí thoát ra ngoài. Khi nước dâng lên và đầy buồng van, phao nổi lên và đóng kín lỗ xả, ngăn nước rò rỉ ra ngoài.

Quá trình này diễn ra hoàn toàn tự động, giúp hệ thống vận hành ổn định mà không cần can thiệp từ bên ngoài.

Quy trình lắp đặt van xả khí đơn Shinyi DN20

Để thiết bị hoạt động hiệu quả, cần thực hiện lắp đặt theo các bước sau:

Bước 1: Xác định vị trí lắp đặt tại điểm cao của hệ thống đường ống.

Bước 2: Kiểm tra kích thước ren và đường kính ống phù hợp DN20.

Bước 3: Lắp van vào đường ống và siết chặt ren để đảm bảo độ kín.

Bước 4: Kiểm tra các mối nối trước khi vận hành hệ thống.

Bước 5: Khởi động hệ thống và kiểm tra quá trình xả khí của van.
