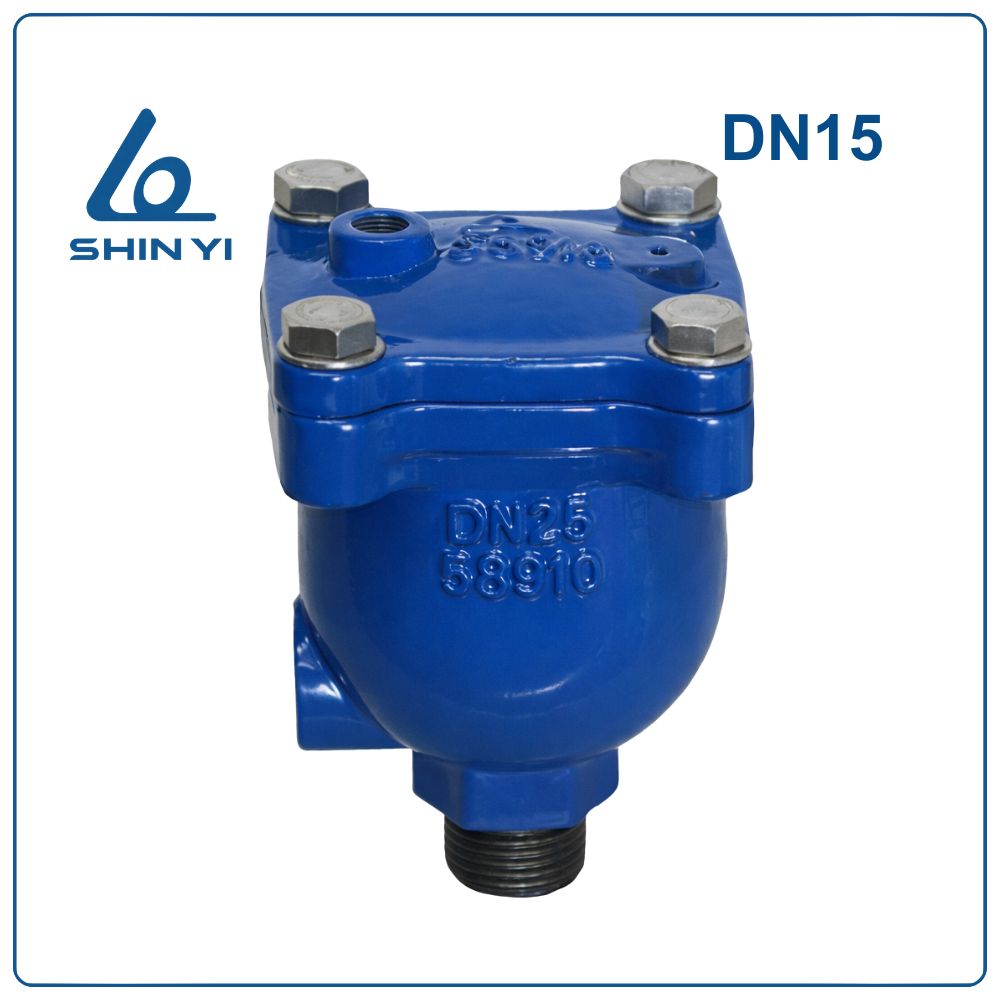

Van xả khí đơn Shinyi DN15

Khái Niệm Van Xả Khí Đơn Shinyi DN15

Van xả khí đơn Shinyi DN15 (Single Orifice Air Release Valve) là thiết bị van cơ khí tự động, được thiết kế chuyên dụng để lắp đặt trên các hệ thống đường ống kích thước nhỏ như DN15 (tương đương 1/2 Inch hoặc ống Phi 21mm).

Thiết bị này đóng vai trò giải phóng các túi khí tích tụ trong quá trình vận hành ra môi trường ngoài, giúp lưu chất lưu thông liên tục và bảo vệ hệ thống khỏi các sự cố do áp suất khí gây ra.

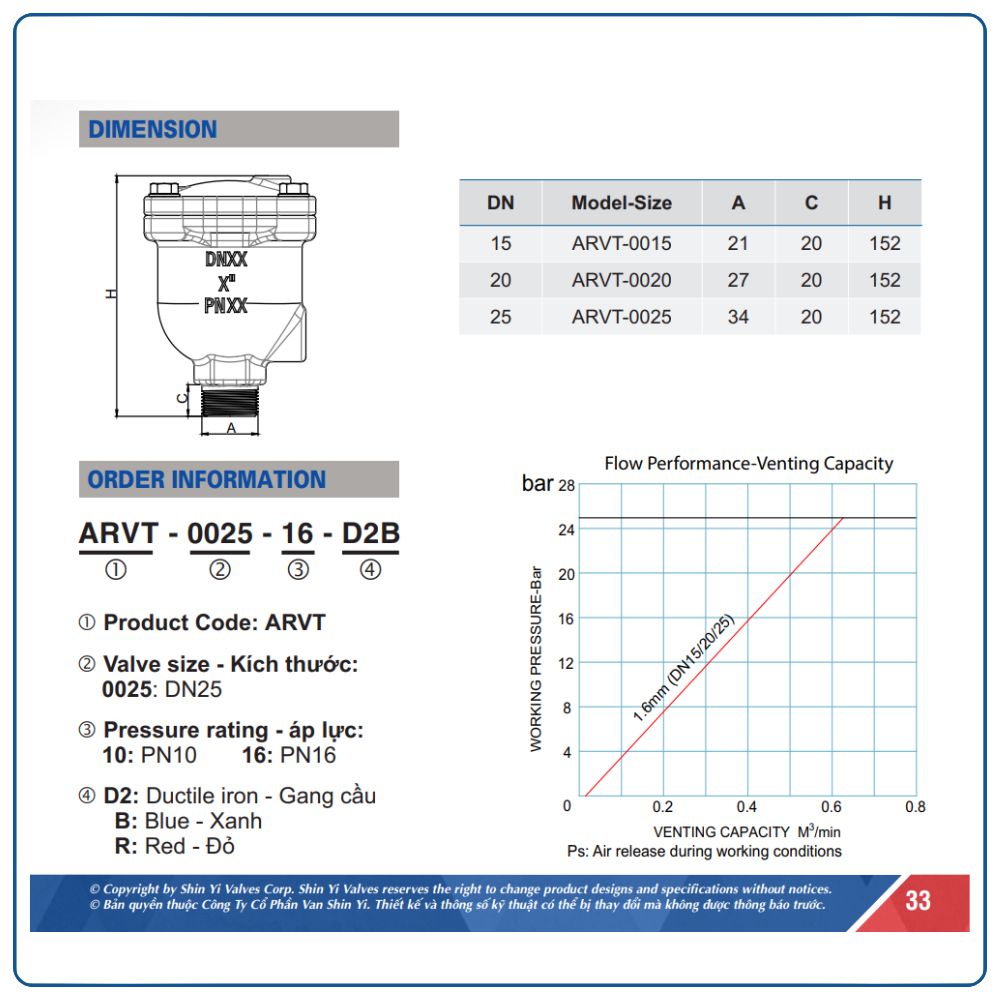

Thông Số Kỹ Thuật Van Xả Khí Đơn Shinyi DN15

Ưu Điểm Vượt Trội

• Độ bền cơ học cao: Thân van bằng gang cầu đạt chuẩn ASTM A536, chịu được áp suất lớn và va đập mạnh mà không bị giòn gãy.
• Chống ăn mòn tuyệt đối: Sự kết hợp giữa vật liệu inox và lớp sơn phủ Epoxy giúp van vận hành ổn định trong môi trường ẩm ướt mà không bị gỉ sét.
• Hoạt động tự động: Cơ chế phao cơ học giúp van tự đóng mở chính xác theo mực nước, không cần nguồn điện.
• Thiết kế tối ưu: Kích thước nhỏ gọn, dễ dàng lắp đặt vào các góc hẹp hoặc đầu cuối của đường ống nhánh.

Ứng Dụng Thực Tế

• Lắp đặt tại các điểm cao của hệ thống nước trong tòa nhà, chung cư.
• Sử dụng trong hệ thống tưới tiêu nông nghiệp và cảnh quan.
• Lắp đặt tại các vị trí túi khí thường xuyên tích tụ trên đường ống dẫn nước sạch.
• Ứng dụng trong hệ thống tuần hoàn nước nóng, lạnh của hệ thống điều hòa không khí (HVAC).

Nhiệm Vụ Của Van Trong Hệ Thống

• Xả túi khí: Giải phóng không khí tích tụ bên trong đường ống ra ngoài, ngăn hiện tượng “e khí” làm dòng nước bị yếu hoặc tắc nghẽn.
• Ổn định dòng chảy: Giúp lưu chất vận hành mượt mà hơn, giảm thiểu tiếng ồn và rung lắc đường ống do bọt khí gây ra.
• Bảo vệ thiết bị: Ngăn không khí xâm nhập vào buồng bơm, bảo vệ cánh bơm và các thiết bị đo lường phía sau.

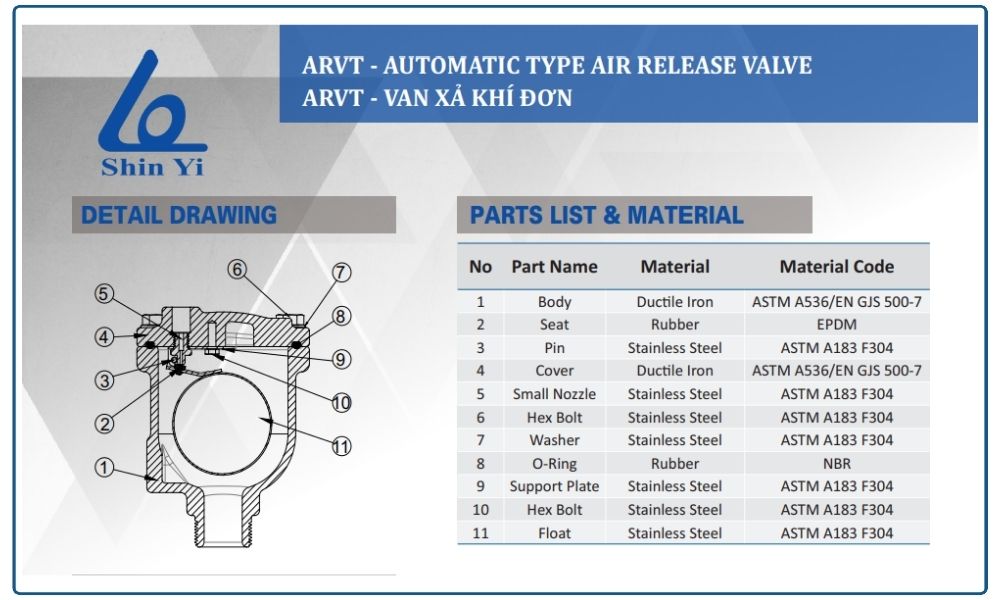

Cấu Tạo Chi Tiết

Sản phẩm được cấu thành từ 11 bộ phận kỹ thuật chính xác:

1. Thân van (Body): Chế tạo từ gang cầu Ductile Iron (ASTM A536 / EN GJS 500-7), có khả năng chịu áp lực vượt trội.
2. Đế van (Seat): Làm từ cao su EPDM bền bỉ, giúp tăng độ kín và đảm bảo đóng mở chính xác.
3. Chốt liên kết (Pin): Sản xuất từ inox ASTM A183 F304, liên kết các bộ phận và tăng độ bền cơ cấu.
4. Nắp van (Cover): Bằng gang cầu, bảo vệ toàn bộ cơ cấu hoạt động bên trong van.
5. Vòi xả khí nhỏ (Small Nozzle): Làm từ inox chuyên dụng để xả lượng khí nhỏ tích tụ liên tục.
6. Bu lông lục giác (Hex Bolt): Sử dụng inox 304 để cố định chắc chắn các bộ phận.
7. Vòng đệm (Washer): Bằng inox, giúp phân bổ lực siết và tăng độ chắc chắn cho liên kết.
8. Gioăng làm kín (O-Ring): Bằng cao su NBR, đảm bảo độ kín khít và ngăn ngừa rò rỉ lưu chất.
9. Tấm đỡ (Support Plate): Chế tạo từ inox, giữ cố định cơ cấu phao và trục bên trong.
10. Bu lông lục giác phụ (Hex Bolt): Inox cao cấp giúp liên kết các chi tiết nhỏ của cơ cấu xả.
11. Phao (Float): Làm từ inox, linh hoạt di chuyển theo mực nước để điều khiển quá trình đóng mở lỗ xả khí.

Nguyên Lý Hoạt Động

• Giai đoạn có khí: Khi không khí tích tụ ở điểm cao nhất (nơi lắp van), mực nước bên trong thân van hạ xuống. Phao (11) sẽ hạ thấp theo, làm hở Vòi xả khí nhỏ (5), khí thoát ra môi trường.
• Giai đoạn đầy nước: Khi khí được đẩy hết ra ngoài, nước dâng lên đẩy Phao (11) nổi lên. Phao ép chặt vào Đế van (2), đóng kín lỗ xả để ngăn nước tràn ra ngoài.
• Giai đoạn vận hành: Quá trình này diễn ra liên tục và tự động mỗi khi có bọt khí mới hình thành trong đường ống.

Quy Trình Lắp Đặt Chi Tiết

• Bước 1: Chọn vị trí lắp đặt tại điểm cao nhất trên đường ống hoặc nơi có túi khí tích tụ.
• Bước 2: Vệ sinh sạch sẽ đầu ren ống, quấn băng tan (cao su non) để đảm bảo độ kín cho mối nối ren.
• Bước 3: Vặn van vào ống theo phương thẳng đứng (đỉnh nắp van hướng lên trên). Tuyệt đối không lắp nghiêng hoặc lắp ngang.
• Bước 4: Nên lắp thêm một van bi DN15 phía dưới để thuận tiện cho việc tháo van bảo trì mà không cần ngắt nước toàn hệ thống.
• Bước 5: Mở nước từ từ và quan sát. Van sẽ xả khí trong vài giây đầu và sau đó đóng kín hoàn toàn khi nước dâng đầy.
