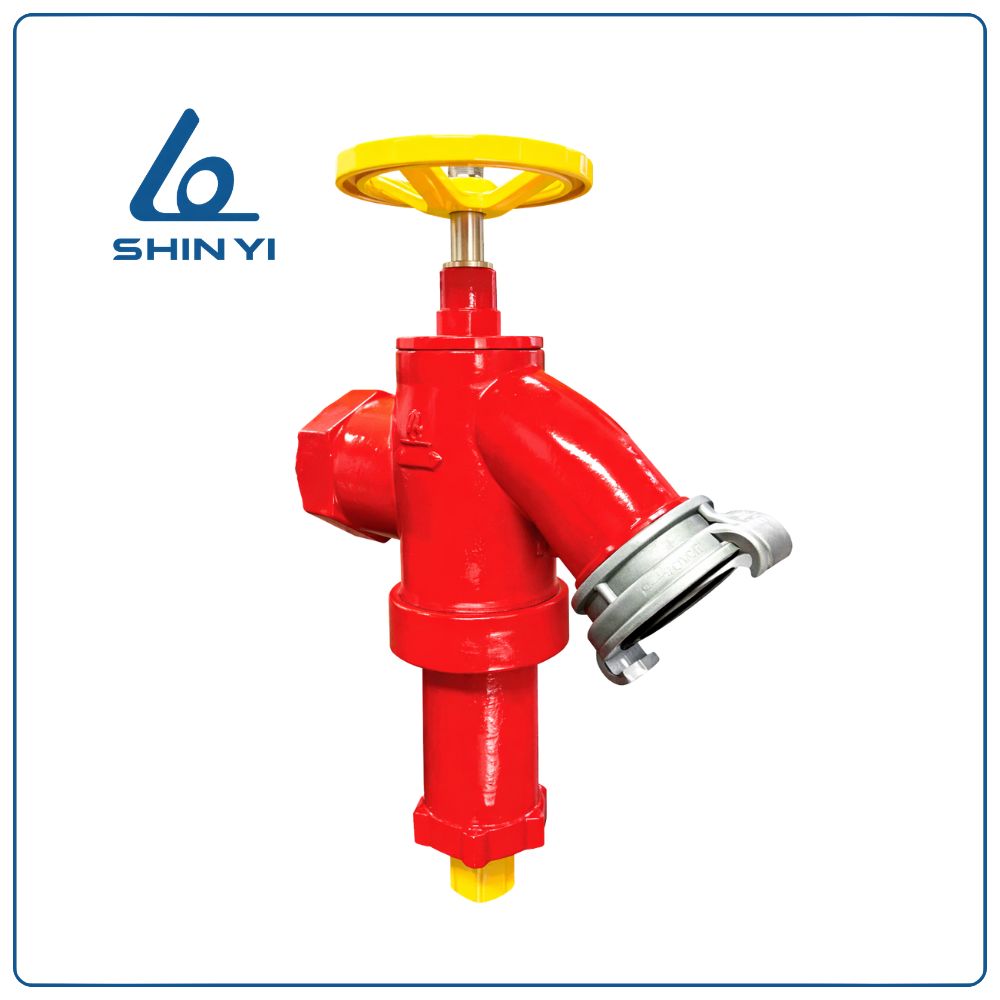

Van góc kèm giảm áp Shinyi

Khái niệm van góc kèm giảm áp Shinyi

Van góc kèm giảm áp Shinyi là thiết bị chuyên dùng trong hệ thống phòng cháy chữa cháy (PCCC), được thiết kế dạng van góc 90° và tích hợp thêm cơ cấu giảm áp tự động. Thiết bị giúp điều chỉnh áp lực nước trước khi cấp ra vòi chữa cháy, đảm bảo áp suất ổn định và an toàn cho người sử dụng.

Van thường được lắp đặt tại họng tiếp nước chữa cháy trong các tòa nhà cao tầng, nhà máy, trung tâm thương mại hoặc khu công nghiệp, nơi áp lực nước trong đường ống có thể lớn và cần được kiểm soát trước khi sử dụng.

Sản phẩm được sản xuất bởi Shinyi và có xuất xứ Việt Nam, đáp ứng các tiêu chuẩn kỹ thuật trong hệ thống PCCC hiện nay.

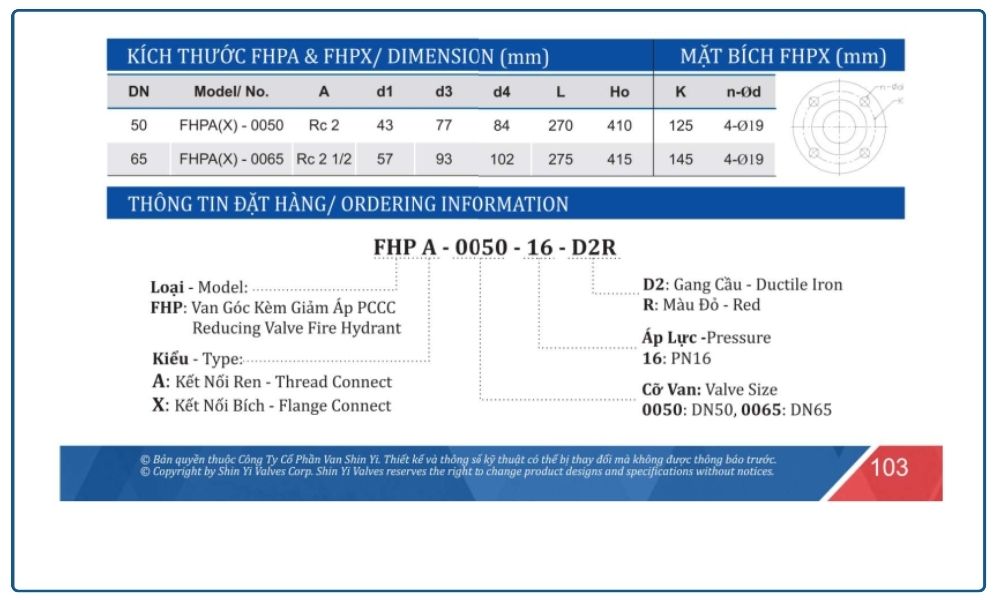

Thông số kỹ thuật van góc kèm giảm áp Shinyi

Ưu điểm của van góc kèm giảm áp Shinyi

Van góc giảm áp của Shinyi được sử dụng rộng rãi trong hệ thống PCCC nhờ các ưu điểm nổi bật:

• Thiết kế kết hợp van cấp nước và bộ điều áp
• Kiểm soát áp lực nước đầu ra ổn định
• Giúp bảo vệ vòi chữa cháy và người vận hành
• Vận hành đơn giản bằng tay quay
• Kết cấu chắc chắn, tuổi thọ cao
• Phù hợp với nhiều hệ thống chữa cháy trong công trình

Ứng dụng của van góc kèm giảm áp Shinyi

Van góc kèm giảm áp được lắp đặt trong nhiều hệ thống:

• Hệ thống PCCC tòa nhà cao tầng
• Hệ thống phòng cháy chữa cháy nhà máy
• Hệ thống trung tâm thương mại
• Hệ thống kho bãi và nhà xưởng
• Hệ thống cấp nước chữa cháy đô thị

Nhiệm vụ của van góc kèm giảm áp Shinyi

Trong hệ thống chữa cháy, van góc kèm giảm áp đảm nhận các nhiệm vụ quan trọng như:

• Cung cấp nguồn nước cho vòi chữa cháy
• Điều chỉnh và ổn định áp lực nước đầu ra
• Bảo vệ thiết bị chữa cháy khỏi áp lực quá cao
• Kiểm soát lưu lượng nước khi chữa cháy
• Đảm bảo hệ thống PCCC vận hành an toàn

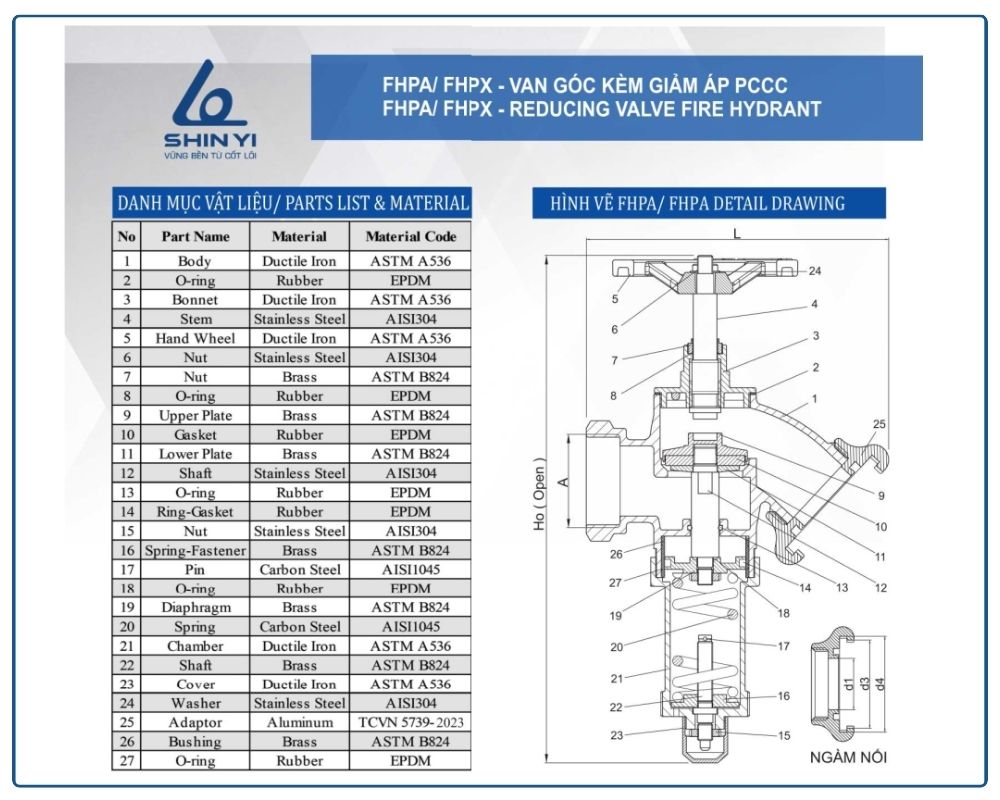

Cấu tạo van góc kèm giảm áp Shinyi

Van góc kèm giảm áp của Shinyi được thiết kế gồm 27 bộ phận chính, giúp thiết bị vận hành ổn định và kiểm soát áp lực nước hiệu quả.

1. Thân van (Body): Thân van được chế tạo từ gang cầu ASTM A536, có độ bền cao và khả năng chịu áp lực tốt.
2. Gioăng làm kín (O-ring): Gioăng cao su EPDM giúp đảm bảo độ kín giữa các bộ phận của van.
3. Nắp van (Bonnet): Được làm từ gang cầu, có nhiệm vụ bảo vệ cơ cấu bên trong.
4. Trục van (Stem): Trục van được chế tạo từ inox AISI 304, giúp truyền chuyển động từ tay quay đến đĩa van.
5. Tay quay (Hand Wheel): Bộ phận gang cầu dùng để vận hành đóng mở van.
6. Đai ốc (Nut): Được làm từ inox AISI 304, dùng để cố định các chi tiết cơ khí.
7. Đai ốc (Nut): Chi tiết bằng đồng thau ASTM B824 giúp liên kết các bộ phận trong cơ cấu van.
8. Gioăng làm kín (O-ring): Gioăng cao su EPDM giúp ngăn ngừa rò rỉ nước.
9. Tấm trên (Upper Plate): Được làm từ đồng thau, hỗ trợ cố định cơ cấu bên trong.
10. Gioăng đệm (Gasket): Gioăng cao su EPDM giúp tăng độ kín cho van.
11. Tấm dưới (Lower Plate): Chi tiết bằng đồng thau giúp giữ ổn định các bộ phận bên trong.
12. Lò xo định vị (Spring Fastener): Bộ phận giúp cố định lò xo trong cơ cấu giảm áp.
13. Gioăng làm kín (O-ring): Gioăng EPDM giúp đảm bảo độ kín tại các vị trí kết nối.
14. Gioăng vòng (Ring Gasket): Gioăng cao su EPDM giúp tăng khả năng làm kín.
15. Đai ốc (Nut): Được làm từ inox AISI304 giúp cố định các chi tiết phía dưới.
16. Chốt liên kết (Pin): Chốt bằng thép carbon giúp liên kết các bộ phận.
17. Gioăng làm kín (O-ring): Gioăng cao su EPDM giúp chống rò rỉ nước.
18. Màng điều áp (Diaphragm): Bộ phận quan trọng giúp điều chỉnh áp lực nước trong van.
19. Lò xo (Spring): Lò xo thép carbon giúp điều chỉnh áp lực trong buồng giảm áp.
20. Buồng giảm áp (Chamber): Buồng chứa cơ cấu điều áp giúp ổn định áp lực dòng nước.
21. Trục điều áp (Shaft): Chi tiết bằng đồng thau giúp truyền lực trong cơ cấu giảm áp.
22. Nắp buồng (Cover): Nắp gang cầu giúp bảo vệ bộ phận giảm áp.
23. Vòng đệm (Washer): Được làm từ inox giúp tăng độ chắc chắn cho các mối liên kết.
24. Đầu nối (Adaptor): Được làm từ nhôm theo tiêu chuẩn TCVN 5739-2023, dùng để kết nối van với vòi chữa cháy.
25. Bạc lót (Bushing): Chi tiết bằng đồng thau giúp giảm ma sát cho trục van.
26. Gioăng làm kín (O-ring): Gioăng cao su EPDM giúp tăng độ kín tại các vị trí tiếp giáp.
27. Gioăng làm kín (O-ring): Gioăng EPDM giúp đảm bảo độ kín cho các bộ phận bên trong.

Nguyên lý hoạt động

Van góc kèm giảm áp Shinyi hoạt động dựa trên cơ chế đóng mở bằng tay quay kết hợp với bộ điều áp tự động.

Khi người vận hành mở van, nước từ đường ống chính sẽ chảy vào thân van. Bộ phận màng điều áp và lò xo bên trong sẽ tự động điều chỉnh áp lực dòng nước, đảm bảo áp suất đầu ra ổn định trước khi cấp cho vòi chữa cháy.

Khi tay quay đóng lại, đĩa van sẽ hạ xuống và ngăn dòng nước chảy qua van.

Quy trình lắp đặt van góc kèm giảm áp Shinyi

Để thiết bị hoạt động hiệu quả, cần thực hiện lắp đặt theo các bước sau:

Bước 1: Xác định vị trí lắp đặt tại họng nước chữa cháy trong tòa nhà.

Bước 2: Kiểm tra kích thước van phù hợp với đường ống của hệ thống.

Bước 3: Lắp đầu vào của van vào đường ống cấp nước và siết chặt các mối nối.

Bước 4: Kết nối đầu ra của van với vòi chữa cháy hoặc lăng phun.

Bước 5: Kiểm tra áp lực và vận hành thử trước khi đưa vào sử dụng.
