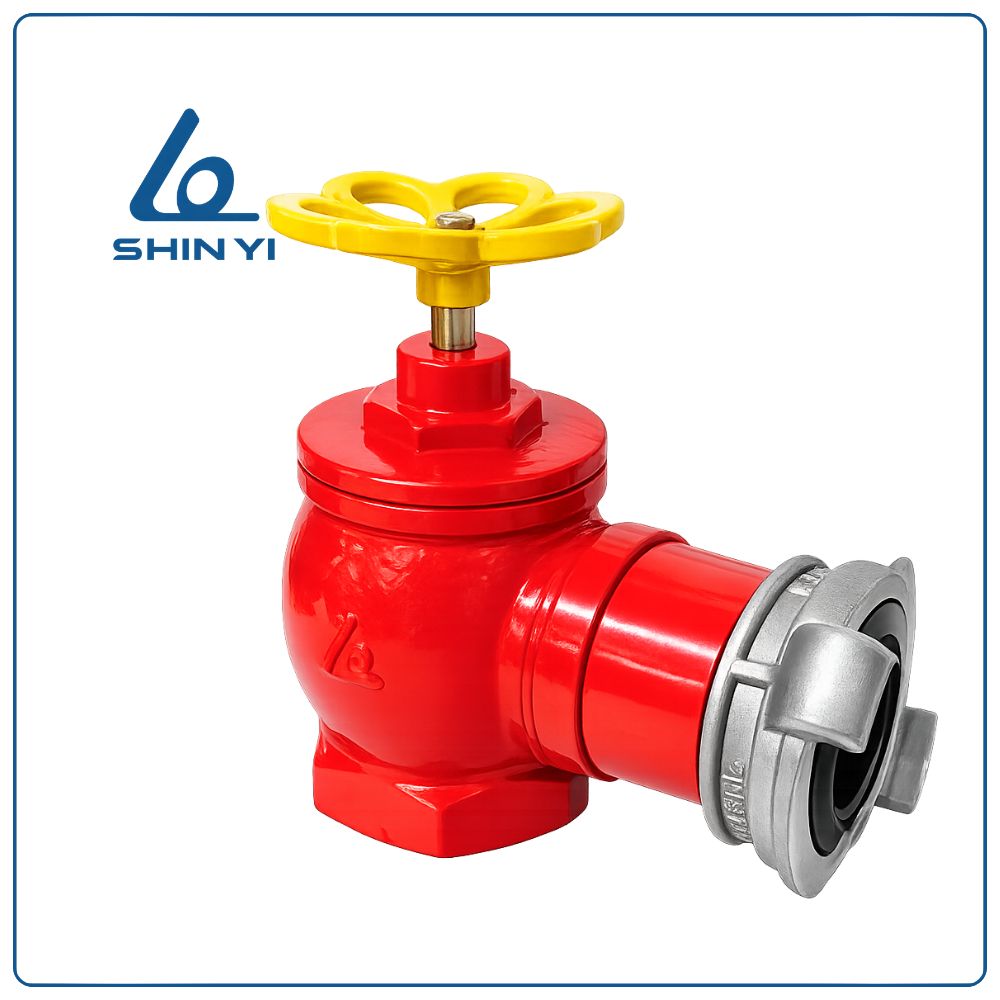

Van góc điều áp Shinyi

Khái niệm van góc điều áp Shinyi

Van góc điều áp Shinyi là thiết bị chuyên dụng trong hệ thống phòng cháy chữa cháy (PCCC), được thiết kế dạng van góc 90° và tích hợp cơ cấu điều chỉnh áp lực nước. Thiết bị giúp kiểm soát và ổn định áp suất nước trước khi cấp ra vòi chữa cháy, đảm bảo an toàn cho người vận hành và thiết bị chữa cháy.

Van thường được lắp đặt tại họng nước chữa cháy trong tòa nhà cao tầng, nhà xưởng, trung tâm thương mại hoặc khu công nghiệp, nơi cần kiểm soát áp lực nước trong hệ thống chữa cháy.

Sản phẩm được sản xuất bởi Shinyi và có xuất xứ Việt Nam, đáp ứng các tiêu chuẩn kỹ thuật trong hệ thống PCCC.

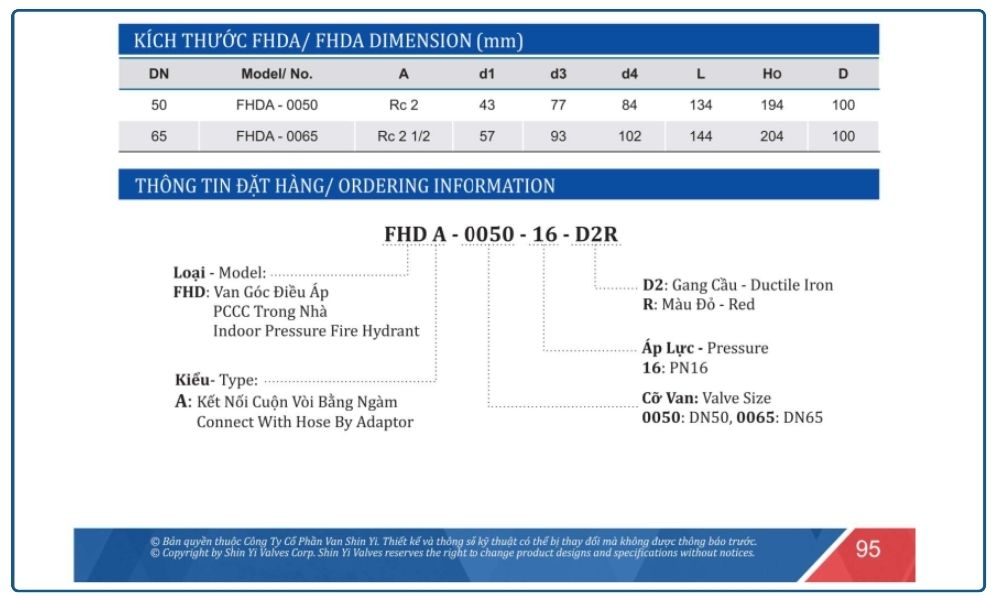

Thông số kỹ thuật van góc điều áp Shinyi

Ưu điểm của van góc điều áp Shinyi

Van góc điều áp của Shinyi được sử dụng phổ biến nhờ nhiều ưu điểm nổi bật:

• Tích hợp chức năng đóng mở và điều chỉnh áp lực nước
• Kiểm soát áp suất đầu ra ổn định
• Bảo vệ vòi chữa cháy và lăng phun
• Vận hành đơn giản bằng tay quay
• Kết cấu chắc chắn, độ bền cao
• Phù hợp với nhiều hệ thống PCCC

Ứng dụng của van góc điều áp Shinyi

Van góc điều áp được sử dụng trong nhiều hệ thống như:

• Hệ thống phòng cháy chữa cháy tòa nhà
• Hệ thống PCCC nhà máy và khu công nghiệp
• Hệ thống trung tâm thương mại
• Hệ thống kho hàng và nhà xưởng
• Hệ thống cấp nước chữa cháy đô thị

Nhiệm vụ của van góc điều áp Shinyi

Trong hệ thống chữa cháy, van góc điều áp có các nhiệm vụ:

• Cung cấp nước cho vòi chữa cháy
• Điều chỉnh áp lực nước đầu ra
• Bảo vệ thiết bị chữa cháy khỏi áp lực cao
• Kiểm soát lưu lượng nước trong quá trình chữa cháy
• Giúp hệ thống PCCC vận hành an toàn

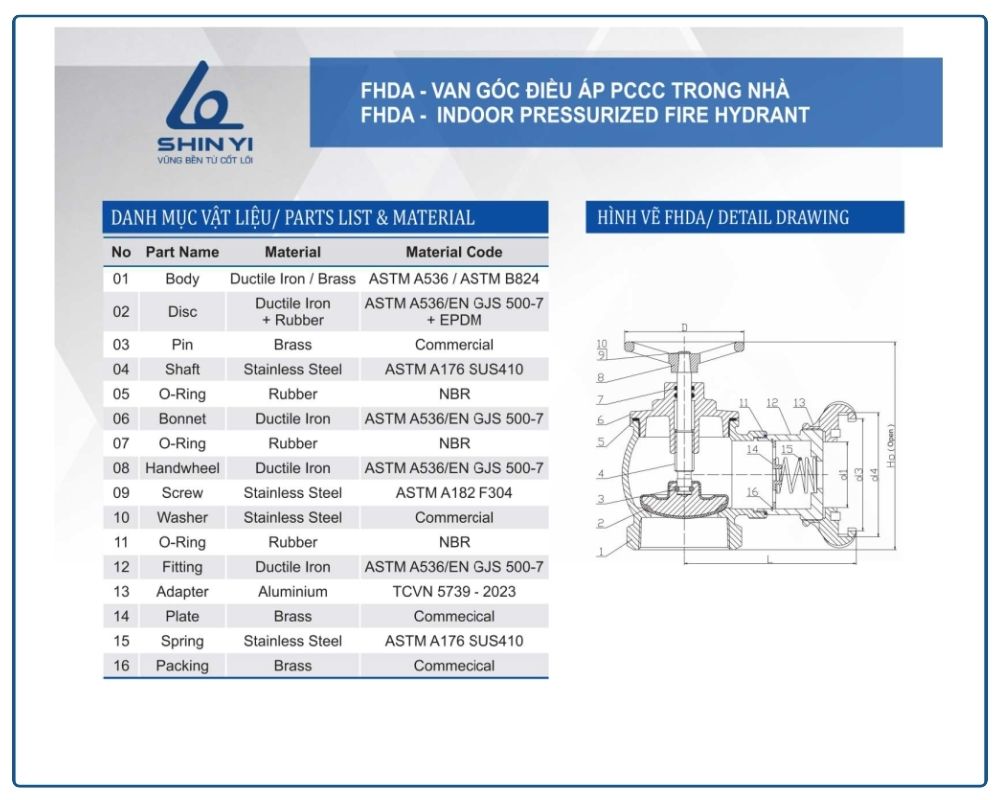

Cấu tạo van góc điều áp Shinyi

Van góc điều áp của Shinyi được thiết kế gồm 16 bộ phận chính, giúp thiết bị vận hành ổn định và kiểm soát áp lực hiệu quả.

1. Thân van (Body): Thân van được chế tạo từ gang cầu hoặc đồng thau theo tiêu chuẩn ASTM A536 / ASTM B824, có khả năng chịu áp lực cao và độ bền tốt.
2. Đĩa van (Disc): Được làm từ gang cầu kết hợp cao su EPDM, giúp đảm bảo độ kín khi van đóng.
3. Chốt liên kết (Pin): Chi tiết bằng đồng thau dùng để liên kết các bộ phận trong cơ cấu đóng mở.
4. Trục van (Shaft): Trục van được chế tạo từ thép không gỉ SUS410, có nhiệm vụ truyền chuyển động từ tay quay đến đĩa van.
5. Gioăng làm kín (O-Ring): Gioăng cao su NBR giúp tăng độ kín và hạn chế rò rỉ nước.
6. Nắp van (Bonnet): Bộ phận gang cầu giúp bảo vệ cơ cấu bên trong van.
7. Gioăng làm kín (O-Ring): Vòng gioăng cao su NBR giúp tăng khả năng làm kín giữa các chi tiết.
8. Tay quay (Handwheel): Được chế tạo từ gang cầu, dùng để vận hành đóng mở van.
9. Vít cố định (Screw): Làm từ thép không gỉ ASTM A182 F304, giúp cố định các chi tiết cơ khí.
10. Vòng đệm (Washer): Vòng đệm inox giúp tăng độ chắc chắn cho các mối liên kết.
11. Gioăng làm kín (O-Ring): Gioăng cao su NBR giúp đảm bảo độ kín tại các vị trí kết nối.
12. Khớp nối (Fitting): Chi tiết gang cầu giúp liên kết các bộ phận trong hệ thống.
13. Đầu nối (Adapter): Bộ phận bằng nhôm theo tiêu chuẩn TCVN 5739-2023, dùng để kết nối với vòi chữa cháy.
14. Tấm đỡ (Plate): Chi tiết bằng đồng thau giúp cố định cơ cấu điều áp.
15. Lò xo (Spring): Lò xo inox giúp điều chỉnh áp lực nước trong van.
16. Bộ làm kín (Packing): Chi tiết bằng đồng thau giúp tăng độ kín cho cơ cấu điều áp.

Nguyên lý hoạt động

Van góc điều áp Shinyi hoạt động dựa trên cơ chế đóng mở bằng tay quay kết hợp với bộ điều chỉnh áp lực.

Khi người vận hành mở van, nước từ đường ống chính sẽ chảy vào thân van. Bộ phận lò xo điều áp và cơ cấu bên trong sẽ giúp điều chỉnh áp lực nước, đảm bảo áp suất đầu ra ổn định trước khi cấp cho vòi chữa cháy.

Khi tay quay đóng lại, đĩa van hạ xuống và ngăn dòng nước chảy qua van.

Quy trình lắp đặt van góc điều áp Shinyi

Để thiết bị hoạt động hiệu quả, cần thực hiện lắp đặt theo các bước:

Bước 1: Xác định vị trí lắp đặt tại họng nước chữa cháy trong tòa nhà.

Bước 2: Kiểm tra kích thước van phù hợp với đường ống hệ thống.

Bước 3: Lắp đầu vào của van vào đường ống cấp nước và siết chặt các mối nối.

Bước 4: Kết nối đầu ra của van với vòi chữa cháy hoặc lăng phun.

Bước 5: Kiểm tra áp lực và vận hành thử trước khi đưa vào sử dụng.
