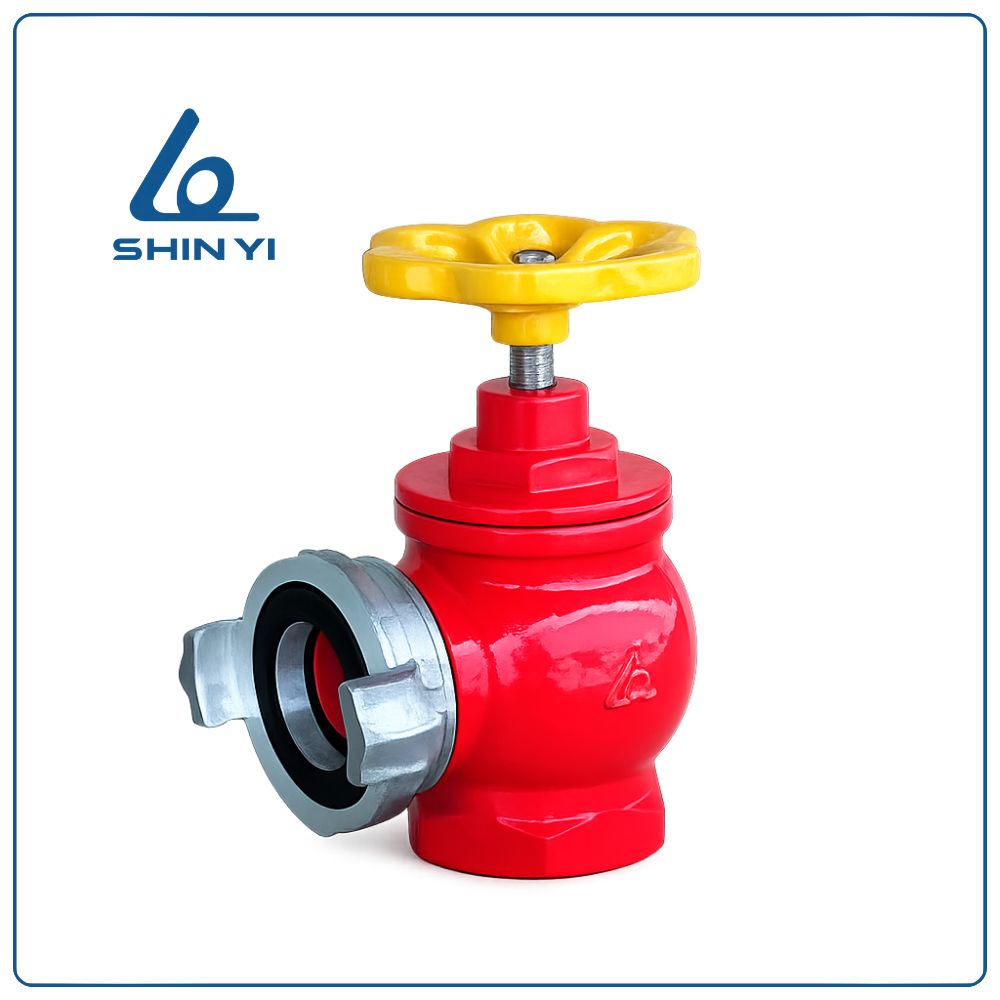

Van góc chữa cháy Shinyi

Khái niệm van góc chữa cháy Shinyi

Van góc chữa cháy Shinyi là thiết bị quan trọng trong hệ thống phòng cháy chữa cháy (PCCC), được lắp đặt tại các họng nước chữa cháy trong tòa nhà, nhà xưởng hoặc khu công nghiệp. Thiết bị có nhiệm vụ điều tiết và cung cấp nguồn nước cho vòi chữa cháy khi xảy ra sự cố hỏa hoạn.

Van được thiết kế dạng góc 90 độ, giúp kết nối thuận tiện giữa đường ống cấp nước và vòi chữa cháy. Nhờ thiết kế này, dòng nước có thể được dẫn trực tiếp ra vòi chữa cháy một cách nhanh chóng khi cần sử dụng.

Sản phẩm được sản xuất bởi Shinyi và đáp ứng các yêu cầu kỹ thuật trong hệ thống PCCC hiện nay.

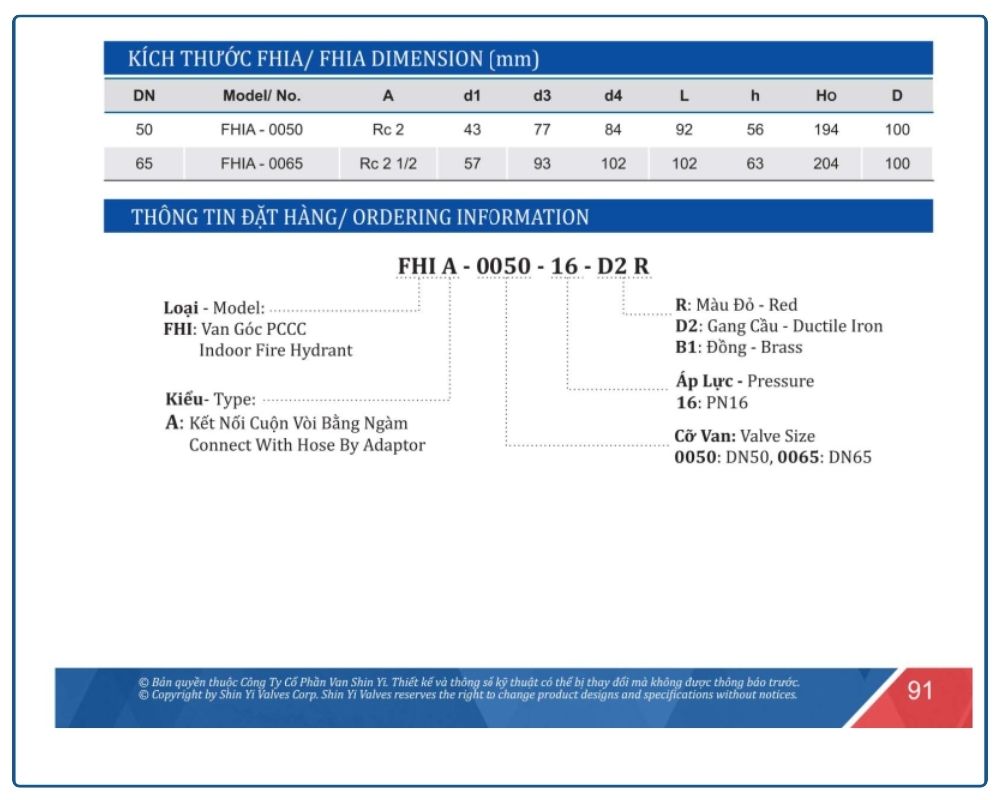

Thông số kỹ thuật van góc chữa cháy Shinyi

Ưu điểm của van góc chữa cháy Shinyi

Van góc Shinyi được sử dụng phổ biến trong nhiều hệ thống nhờ các ưu điểm:

• Thiết kế góc 90° giúp kết nối vòi chữa cháy thuận tiện
• Khả năng chịu áp lực cao và hoạt động ổn định
• Vận hành đơn giản bằng tay quay
• Kết cấu chắc chắn, độ bền cao
• Dễ dàng lắp đặt và bảo trì trong hệ thống PCCC

Ứng dụng của van góc chữa cháy Shinyi

Van góc chữa cháy thường được lắp đặt trong các hệ thống:

• Hệ thống phòng cháy chữa cháy trong tòa nhà
• Hệ thống PCCC tại nhà máy và khu công nghiệp
• Hệ thống trung tâm thương mại
• Hệ thống kho bãi và nhà xưởng
• Hệ thống cấp nước chữa cháy đô thị

Nhiệm vụ của van góc chữa cháy Shinyi

Van góc chữa cháy đóng vai trò quan trọng trong hệ thống chữa cháy:

• Cung cấp nguồn nước cho vòi chữa cháy khi xảy ra sự cố
• Điều tiết lưu lượng nước trong quá trình chữa cháy
• Kết nối đường ống cấp nước với vòi chữa cháy
• Đóng mở nguồn nước nhanh chóng khi cần sử dụng
• Đảm bảo hệ thống chữa cháy luôn sẵn sàng hoạt động

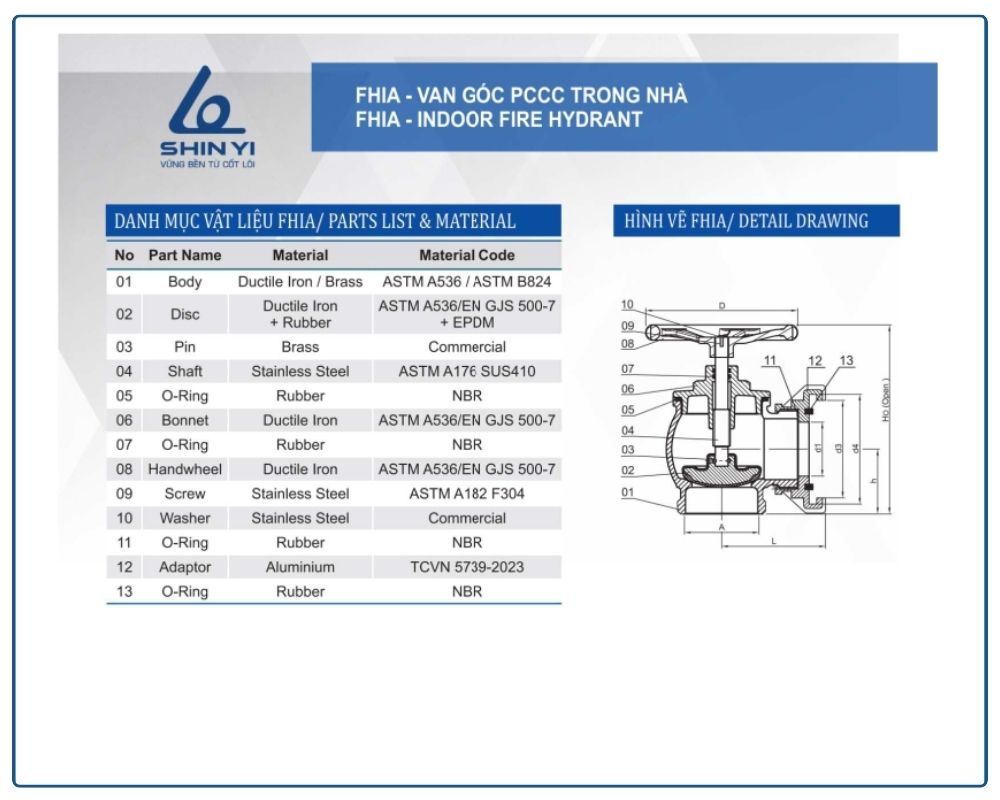

Cấu tạo van góc chữa cháy Shinyi

Van góc chữa cháy của Shinyi được thiết kế gồm 13 bộ phận chính, đảm bảo khả năng vận hành ổn định trong hệ thống PCCC.

1. Thân van (Body): Được chế tạo từ gang cầu hoặc đồng thau theo tiêu chuẩn ASTM A536 / ASTM B824, có độ bền cao và khả năng chịu áp lực tốt.
2. Đĩa van (Disc): Làm từ gang cầu kết hợp cao su EPDM, giúp đảm bảo độ kín khi van đóng.
3. Chốt liên kết (Pin): Được sản xuất từ đồng thau, có nhiệm vụ liên kết các chi tiết trong cơ cấu đóng mở.
4. Trục van (Shaft): Được chế tạo từ thép không gỉ SUS410, giúp truyền chuyển động từ tay quay đến đĩa van.
5. Gioăng làm kín (O-Ring): Gioăng cao su NBR giúp đảm bảo độ kín và hạn chế rò rỉ nước.
6. Nắp van (Bonnet): Bộ phận gang cầu giúp bảo vệ cơ cấu hoạt động bên trong van.
7. Gioăng làm kín (O-Ring): Vòng gioăng cao su giúp tăng khả năng làm kín giữa các chi tiết.
8. Tay quay (Handwheel): Được chế tạo từ gang cầu, dùng để vận hành đóng mở van.
9. Vít cố định (Screw): Làm từ thép không gỉ ASTM A182 F304, giúp cố định các chi tiết.
10. Vòng đệm (Washer): Được chế tạo từ inox giúp tăng độ chắc chắn cho các mối liên kết.
11. Gioăng làm kín (O-Ring): Bộ phận cao su NBR giúp tăng độ kín tại các vị trí kết nối.
12. Đầu nối (Adaptor): Được làm từ nhôm theo tiêu chuẩn TCVN 5739-2023, dùng để kết nối van với vòi chữa cháy.
13. Gioăng làm kín (O-Ring): Gioăng cao su giúp đảm bảo độ kín giữa đầu nối và các chi tiết khác.

Nguyên lý hoạt động

Van góc chữa cháy Shinyi hoạt động theo cơ chế đóng mở bằng tay quay.

Khi người sử dụng xoay tay quay theo chiều mở, trục van sẽ nâng đĩa van lên, cho phép nước từ đường ống chảy qua van và cấp vào vòi chữa cháy. Khi xoay tay quay theo chiều ngược lại, đĩa van hạ xuống và đóng kín dòng nước.

Nhờ cơ chế này, người vận hành có thể kiểm soát nguồn nước chữa cháy một cách nhanh chóng và hiệu quả.

Quy trình lắp đặt van góc chữa cháy Shinyi

Để thiết bị hoạt động hiệu quả, việc lắp đặt cần thực hiện theo các bước:

Bước 1: Xác định vị trí lắp đặt tại họng nước chữa cháy trong tòa nhà hoặc nhà xưởng.

Bước 2: Kiểm tra kích thước van phù hợp với đường ống của hệ thống PCCC.

Bước 3: Lắp van vào đường ống và siết chặt các mối nối.

Bước 4: Kết nối đầu ra của van với vòi chữa cháy.

Bước 5: Kiểm tra áp lực và vận hành thử trước khi đưa vào sử dụng.
