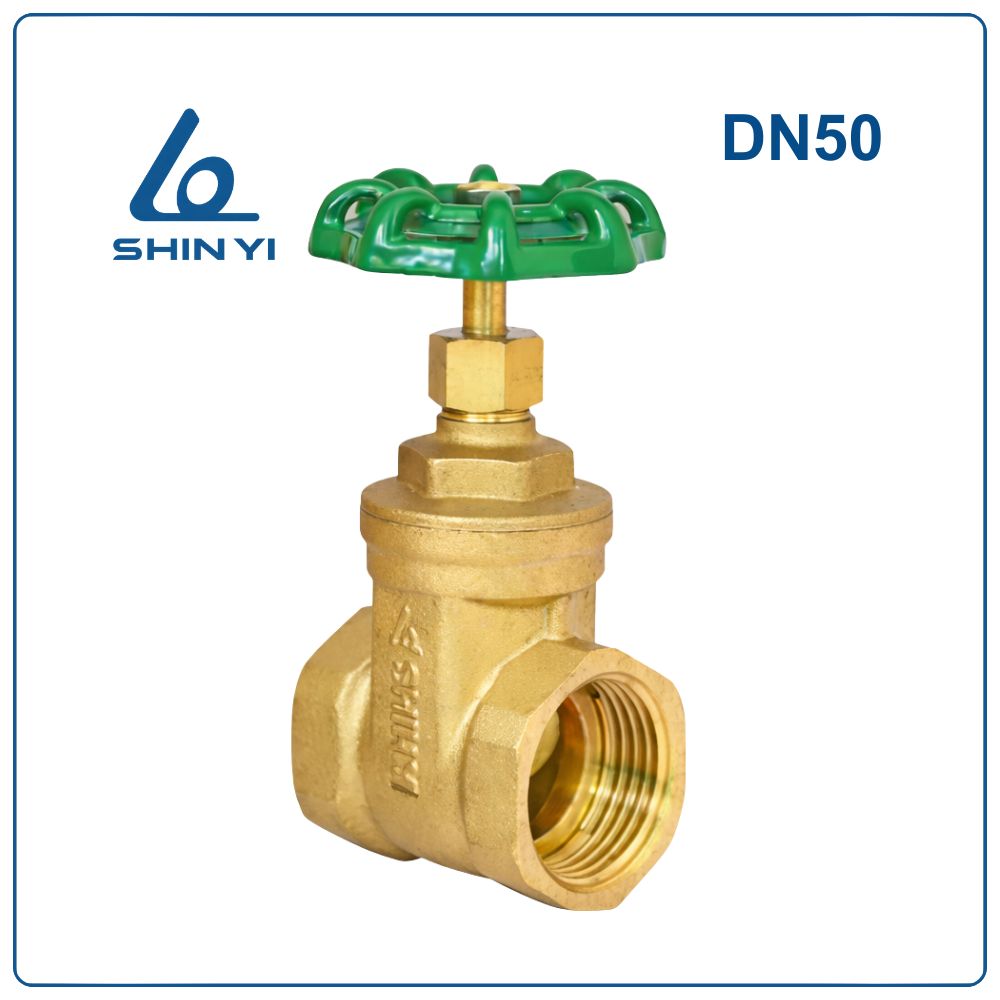

Van cửa đồng Shinyi DN50

Khái niệm van cửa đồng Shinyi DN50

Van cửa đồng Shinyi DN50 (2 inch) là thiết bị cơ học dùng để đóng hoặc mở dòng chảy trong hệ thống đường ống có kích thước tương ứng phi khoảng 60 mm. Sản phẩm vận hành theo cơ chế nâng hạ đĩa van, khi mở hoàn toàn sẽ giúp dòng lưu chất đi qua gần như không bị cản trở.

Thông số kỹ thuật van cửa đồng Shinyi DN50

Ưu điểm nổi bật

• Khả năng đáp ứng lưu lượng lớn, phù hợp với hệ thống đường ống chính.
• Độ kín cao, hạn chế tình trạng rò rỉ trong quá trình vận hành.
• Vật liệu đồng giúp tăng độ bền và chống ăn mòn hiệu quả.
• Khi mở hoàn toàn, dòng chảy đi qua ổn định và ít bị suy giảm áp lực.
• Thiết kế tay quay lớn, thao tác nhẹ và dễ kiểm soát.

Cấu tạo van cửa đồng Shinyi DN50

1. Thân van (Body): được đúc từ đồng thau, đảm nhận chức năng chịu áp lực và kết nối với đường ống.
2. Đĩa van (Gate): bộ phận đóng mở chính, di chuyển lên xuống để điều khiển dòng chảy.
3. Trục van (Stem): truyền chuyển động từ tay quay xuống đĩa van.
4. Nắp van (Bonnet): liên kết với thân van, bảo vệ các chi tiết bên trong.
5. Gioăng làm kín (Packing): vật liệu PTFE giúp hạn chế rò rỉ tại vị trí trục.
6. Đai siết (Gland nut): dùng để ép chặt gioăng, đảm bảo độ kín.
7. Đai hãm (Lock nut): cố định kết cấu, tránh lỏng khi vận hành.
8. Phớt trục (O-Ring): giúp ngăn lưu chất rò rỉ theo trục van.
9. Vòng ép (Gland ring): hỗ trợ tăng độ kín và giảm mài mòn.
10. Nhãn sản phẩm (Name plate): hiển thị thông tin cơ bản của van.
11. Vòng đệm lò xo (Spring washer): giúp tăng độ chắc chắn khi siết.
12. Đai ốc cố định (Wheel nut): giữ chặt tay quay với trục.
13. Tay quay (Handwheel): bộ phận điều khiển đóng mở van.

Nguyên lý hoạt động

Van hoạt động dựa trên chuyển động quay của tay quay kết hợp với chuyển động tịnh tiến của trục van.

Khi xoay ngược chiều kim đồng hồ, trục van nâng lên kéo theo đĩa van mở ra, cho phép lưu chất đi qua.

Khi xoay cùng chiều kim đồng hồ, đĩa van hạ xuống và ép sát vào bề mặt làm kín, ngăn dòng chảy hoàn toàn.

Cơ chế này giúp van hoạt động ổn định và đảm bảo độ kín cao.

Ứng dụng của van cửa đồng Shinyi DN50

Van cửa đồng Shinyi DN50 được sử dụng trong nhiều hệ thống có lưu lượng lớn.

• Hệ thống cấp nước sinh hoạt và công trình dân dụng.
• Đường ống kỹ thuật trong nhà xưởng và khu sản xuất.
• Hệ thống cấp nước sạch và dẫn nước công nghiệp nhẹ.
• Các tuyến ống chính cần đóng mở hoàn toàn.

Lưu ý khi lắp đặt và sử dụng

• Cần lựa chọn đúng DN50 tương ứng với ống phi 60 mm.
• Quấn băng tan đầy đủ tại vị trí ren để đảm bảo độ kín.
• Không siết quá mạnh gây ảnh hưởng đến ren và thân van.
• Nên lắp ở vị trí thuận tiện cho việc vận hành và bảo trì.
• Thực hiện đóng mở định kỳ để tránh kẹt trục.

Các lỗi thường gặp

• Rò rỉ tại trục do gioăng bị mòn hoặc lắp đặt không đúng.
• Van đóng không kín do đĩa van bị cặn bám.
• Tay quay bị cứng do lâu ngày không vận hành.
• Rò rỉ tại mối nối ren do không làm kín đúng kỹ thuật.

Kinh nghiệm chọn mua

• Chọn đúng kích thước DN50 (2 inch – phi 60 mm) phù hợp hệ thống.
• Ưu tiên sản phẩm có thân đồng dày, gia công chắc chắn.
• Kiểm tra kỹ phần ren và các chi tiết làm kín.
• Thử vận hành tay quay để đảm bảo hoạt động trơn tru.
• Lựa chọn sản phẩm chính hãng để đảm bảo độ bền và hiệu suất.
