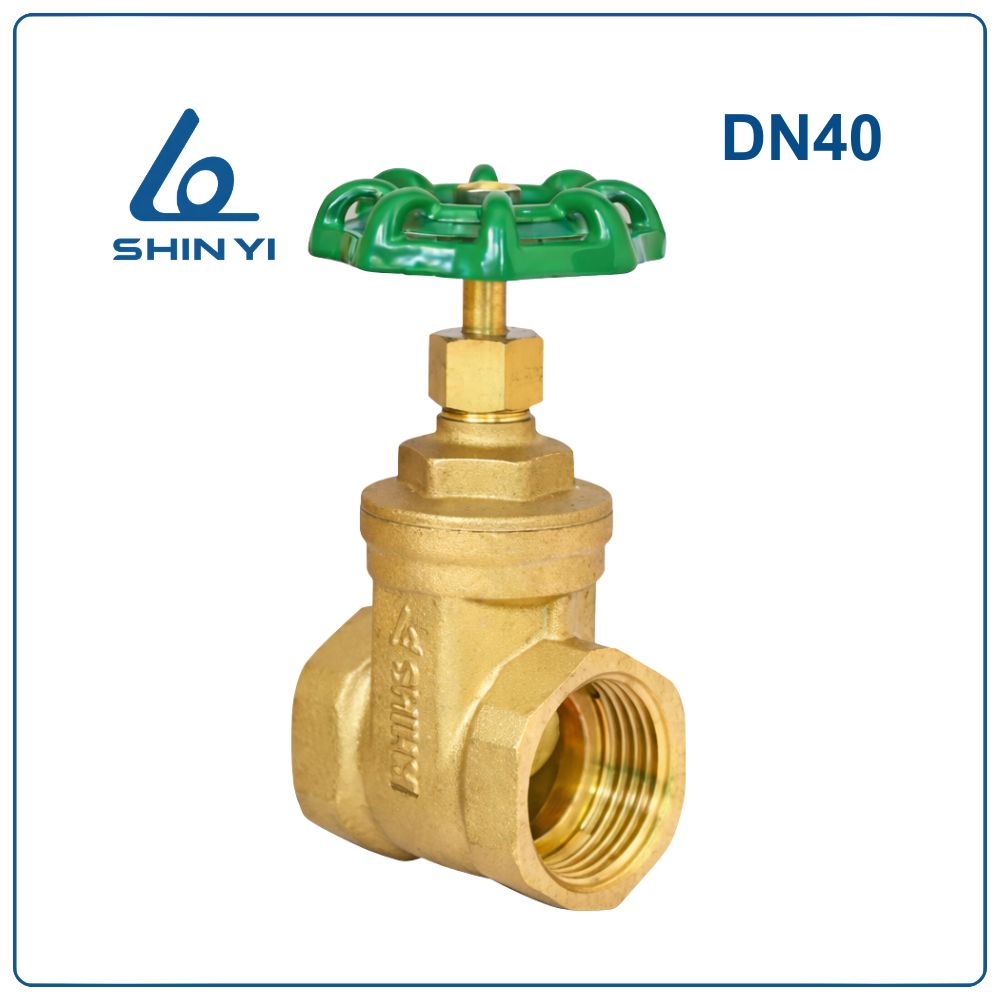

Khái niệm van cửa đồng Shinyi DN40
Van cửa đồng Shinyi DN40 (1 1/2 inch) là thiết bị khóa dòng chuyên dùng trong các tuyến ống có kích thước tương đối lớn, khoảng phi 49 mm. Khác với các loại van điều tiết, dòng van này chỉ làm nhiệm vụ đóng kín hoặc mở hoàn toàn, nhờ cơ cấu đĩa trượt lên xuống bên trong thân.

Thông số kỹ thuật
| Thông số | Giá trị |
| Thương hiệu | Shinyi |
| Kích thước danh nghĩa | DN40 |
| Quy đổi | 1 1/2 inch |
| Đường kính ống | Phi 49 mm |
| Vật liệu | Đồng thau |
| Kiểu nối | Ren |
| Áp lực tối đa | PN16 |
| Nhiệt độ làm việc | 0 – 120°C |
| Vận hành | Tay quay |
| Lưu chất | Nước, chất lỏng |

Ưu điểm nổi bật
Khả năng cho lưu lượng lớn, phù hợp các tuyến ống chính hoặc nhánh cấp nước lớn.
Kết cấu đồng nguyên khối giúp hạn chế ăn mòn và tăng độ bền theo thời gian.
Đóng kín tốt, giảm thiểu rò rỉ kể cả khi hệ thống có áp lực cao.
Khi mở hoàn toàn, dòng chảy đi qua gần như thẳng, hạn chế sụt áp.
Tay quay kích thước lớn giúp thao tác nhẹ hơn so với các size nhỏ.

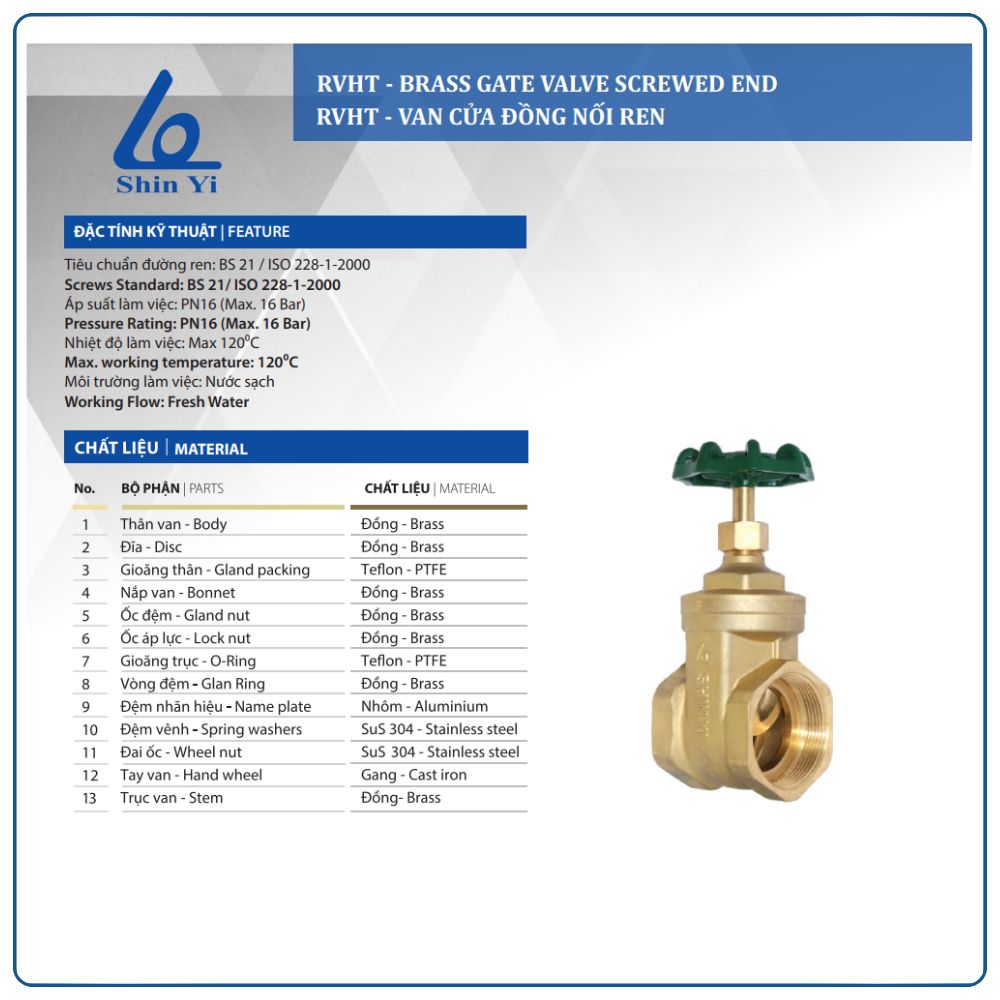

Cấu tạo van cửa đồng Shinyi DN40
- Thân van (Body): được đúc từ đồng thau, chịu áp lực chính và kết nối với hệ thống đường ống.
- Đĩa van (Disc): bộ phận đóng mở chính, di chuyển lên xuống để kiểm soát dòng chảy.
- Gioăng thân (Gland packing): vật liệu PTFE giúp tăng khả năng làm kín và giảm rò rỉ.
- Nắp van (Bonnet): liên kết với thân van, bảo vệ các chi tiết bên trong.
- Ốc đệm (Gland nut): giúp cố định các bộ phận làm kín.
- Ốc áp lực (Lock nut): giữ ổn định kết cấu trong quá trình vận hành.
- Gioăng trục (O-Ring): giúp làm kín trục van, hạn chế rò rỉ.
- Vòng đệm (Gland ring): hỗ trợ làm kín và giảm ma sát.
- Đệm nhãn hiệu (Name plate): hiển thị thông tin sản phẩm.
- Đệm vênh (Spring washers): inox SUS304 giúp tăng độ chắc chắn.
- Đai ốc (Wheel nut): cố định tay quay với trục van.
- Tay van (Hand wheel): làm từ gang, hỗ trợ thao tác đóng mở.
- Trục van (Stem): truyền chuyển động từ tay quay đến đĩa van.

Nguyên lý hoạt động
Van hoạt động thông qua chuyển động quay của tay quay kết hợp với chuyển động tịnh tiến của trục.
Khi xoay tay quay theo chiều mở, trục sẽ kéo đĩa van đi lên, tạo khoảng trống cho dòng nước đi qua.
Ngược lại, khi xoay theo chiều đóng, đĩa van hạ xuống và ép sát vào bề mặt làm kín, ngăn hoàn toàn dòng chảy.
Nhờ cấu tạo này, van đảm bảo lưu lượng tối đa khi mở và độ kín cao khi đóng.
Ứng dụng của van
Van DN40 thường được sử dụng trong các hệ thống yêu cầu lưu lượng tương đối lớn.
- Đường ống cấp nước chính trong nhà dân và công trình.
- Hệ thống kỹ thuật trong tòa nhà, nhà xưởng nhỏ.
- Hệ thống cấp nước sinh hoạt và dẫn nước sạch.
- Các tuyến ống cần đóng mở nhanh nhưng không yêu cầu điều tiết.
Lưu ý khi lắp đặt và sử dụng
- Cần xác định đúng kích thước DN40 tương ứng với ống phi 49 mm trước khi lắp đặt.
- Nên sử dụng băng tan hoặc vật liệu làm kín tại các đầu ren.
- Tránh siết quá lực gây nứt hoặc biến dạng thân van.
- Đặt van ở vị trí dễ thao tác để thuận tiện kiểm tra.
- Vận hành định kỳ để tránh tình trạng kẹt hoặc bó trục.
Các lỗi thường gặp khi sử dụng
- Van bị rò rỉ tại trục do bộ làm kín xuống cấp.
- Đĩa van không ép kín do bám cặn hoặc bị mòn.
- Tay quay khó xoay do trục bị khô hoặc lâu ngày không sử dụng.
- Rò rỉ tại đầu nối do lắp đặt sai hoặc thiếu vật liệu làm kín.
Kinh nghiệm chọn mua
- Chọn đúng size DN40 (1 1/2 inch – phi 49 mm) để tránh sai lệch khi lắp đặt.
- Ưu tiên sản phẩm có trọng lượng nặng, thân đồng dày.
- Kiểm tra ren phải đều, không bị lỗi gia công.
- Thử xoay tay quay để kiểm tra độ mượt.
- Chọn hàng chính hãng để đảm bảo độ bền lâu dài.
