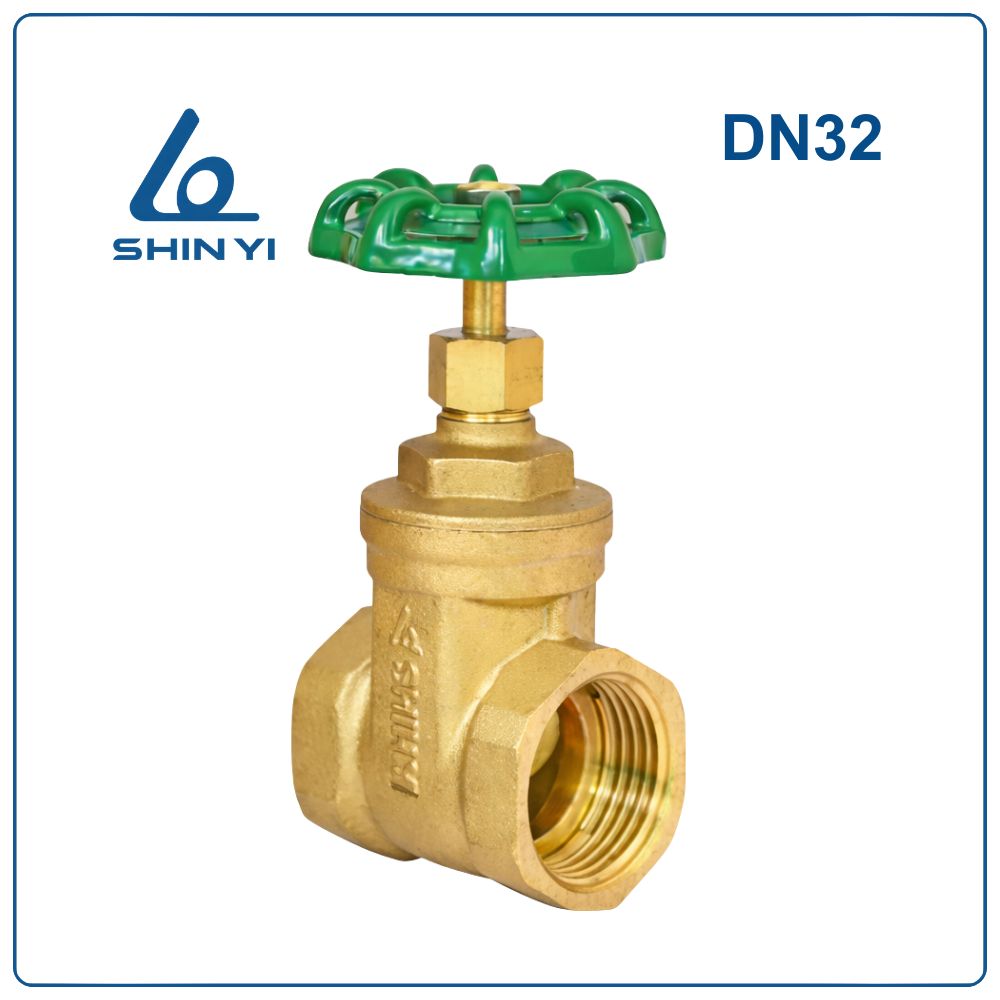

Van cửa đồng Shinyi DN32

Khái niệm van cửa đồng Shinyi DN32

Van cửa đồng Shinyi DN32 tương đương 1 1/4 inch là thiết bị dùng để đóng hoặc mở dòng chảy trong hệ thống đường ống có kích thước trung bình (phi ~42 mm). Van hoạt động theo cơ chế nâng hạ đĩa van theo phương thẳng đứng, giúp lưu chất đi qua gần như toàn phần khi mở hoàn toàn.

Thông số kỹ thuật

Ưu điểm nổi bật

DN32 đáp ứng lưu lượng lớn hơn, phù hợp với các hệ thống cần cấp nước ổn định.

Kết cấu thân đồng dày giúp tăng độ bền và khả năng chịu áp lực cao.

Khả năng làm kín hiệu quả nhờ gioăng PTFE, hạn chế rò rỉ trong quá trình sử dụng.

Dòng chảy qua van ít bị cản trở khi mở hoàn toàn.

Tay quay chắc chắn, hỗ trợ thao tác đóng mở nhẹ và chính xác.

Cấu tạo van cửa đồng Shinyi DN32

1. Thân van (Body): chế tạo từ đồng thau, đảm nhận vai trò chịu lực và kết nối hệ thống.
2. Đĩa van (Disc): bộ phận trực tiếp đóng mở dòng chảy bằng chuyển động nâng hạ.
3. Gioăng thân (Gland packing): PTFE giúp tăng độ kín và giảm hao mòn.
4. Nắp van (Bonnet): liên kết với thân van, bảo vệ các chi tiết bên trong.
5. Ốc đệm (Gland nut): cố định các bộ phận làm kín và đảm bảo độ chắc chắn.
6. Ốc áp lực (Lock nut): giúp giữ ổn định kết cấu trong quá trình vận hành.
7. Gioăng trục (O-Ring): làm kín trục van, ngăn rò rỉ lưu chất ra ngoài.
8. Vòng đệm (Gland ring): hỗ trợ làm kín và giảm ma sát khi hoạt động.
9. Đệm nhãn hiệu (Name plate): hiển thị thông tin sản phẩm.
10. Đệm vênh (Spring washers): inox SUS304 giúp tăng độ bền liên kết.
11. Đai ốc (Wheel nut): cố định tay quay với trục van.
12. Tay van (Hand wheel): làm từ gang, dùng để điều khiển van.
13. Trục van (Stem): truyền chuyển động từ tay quay xuống đĩa van.

Nguyên lý hoạt động

Van cửa đồng Shinyi DN32 hoạt động dựa trên chuyển động tịnh tiến của đĩa van.

Khi xoay tay quay ngược chiều kim đồng hồ, trục van nâng lên kéo đĩa van mở, cho phép lưu chất đi qua.

Khi xoay theo chiều kim đồng hồ, đĩa van hạ xuống và ép kín, ngăn dòng chảy.

Cơ chế này giúp duy trì lưu lượng lớn và giảm tổn thất áp suất.

Ứng dụng của van

Van cửa đồng Shinyi DN32 được sử dụng trong nhiều hệ thống.

• Hệ thống cấp nước dân dụng và công trình quy mô vừa.
• Đường ống kỹ thuật trong tòa nhà, nhà xưởng nhỏ.
• Hệ thống dẫn nước sạch và nước lạnh.
• Các hệ thống cần lưu lượng trung bình đến lớn.

Lưu ý khi lắp đặt và sử dụng

• Chọn đúng kích thước DN32 tương ứng với đường ống phi 42 mm để đảm bảo kết nối chính xác.
• Quấn băng tan đầy đủ tại vị trí ren để tránh rò rỉ.
• Không siết quá mạnh để tránh hỏng ren hoặc nứt thân van.
• Lắp đặt ở vị trí dễ thao tác để thuận tiện bảo trì.
• Nên vận hành định kỳ để tránh kẹt trục.

Các lỗi thường gặp khi sử dụng

• Rò rỉ tại trục van do gioăng bị hao mòn theo thời gian.
• Van không kín do đĩa van bị bám cặn hoặc mài mòn.
• Tay quay bị nặng do trục van bị khô hoặc lâu ngày không sử dụng.
• Rò rỉ tại ren kết nối do lắp đặt chưa đúng kỹ thuật.

Kinh nghiệm chọn mua

• Chọn đúng kích thước DN32 (1 1/4 inch – phi 42 mm) phù hợp với hệ thống.
• Ưu tiên sản phẩm có thân đồng dày, chắc chắn và hoàn thiện tốt.
• Kiểm tra ren kết nối rõ nét để đảm bảo độ kín.
• Thử vận hành tay quay để đảm bảo hoạt động trơn tru.
• Nên chọn sản phẩm chính hãng để đảm bảo chất lượng và tuổi thọ.
